HDSD Zoom75 Tiga
Nguyễn Lê Anh Tâm | 11/03/2025
Mục lục bài viết
(Bấm vào để nhảy nhanh tới phần cần đọc)
1. Layout mặc định
2. Hướng dẫn kết nối
2.1. Kết Nối Bluetooth
2.2. Kết Nối USB-C (có dây)
2.3. Kết Nối 2.4GHz
3. Các tổ hợp phím chức năng
4. Bảng đèn báo trạng thái
5. Driver/Keymap/Phần mềm
Mua ngay sản phẩm bàn phím cơ Zoom75 Tiga tại Sói Gear: https://soigear.vn/search?query=zoom75+tiga&type=product

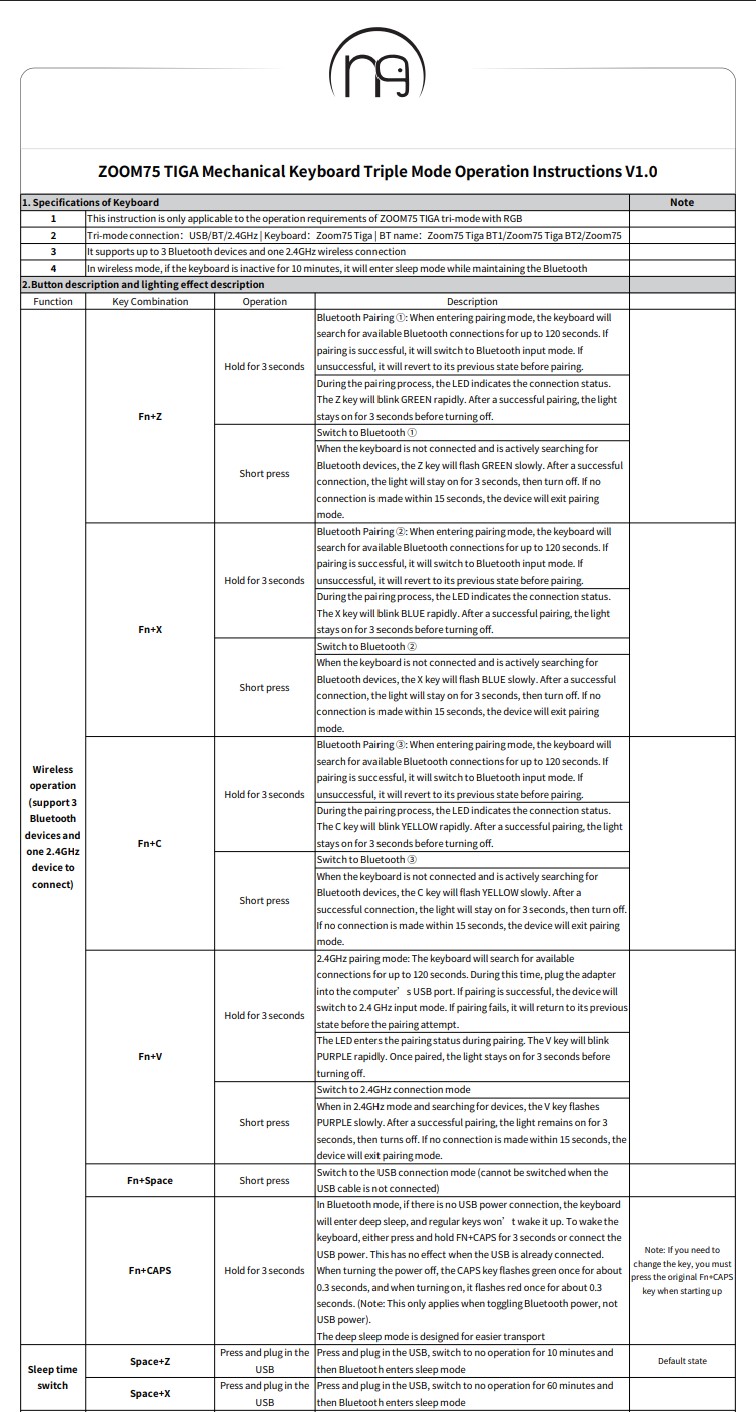

1. Layout mặc định

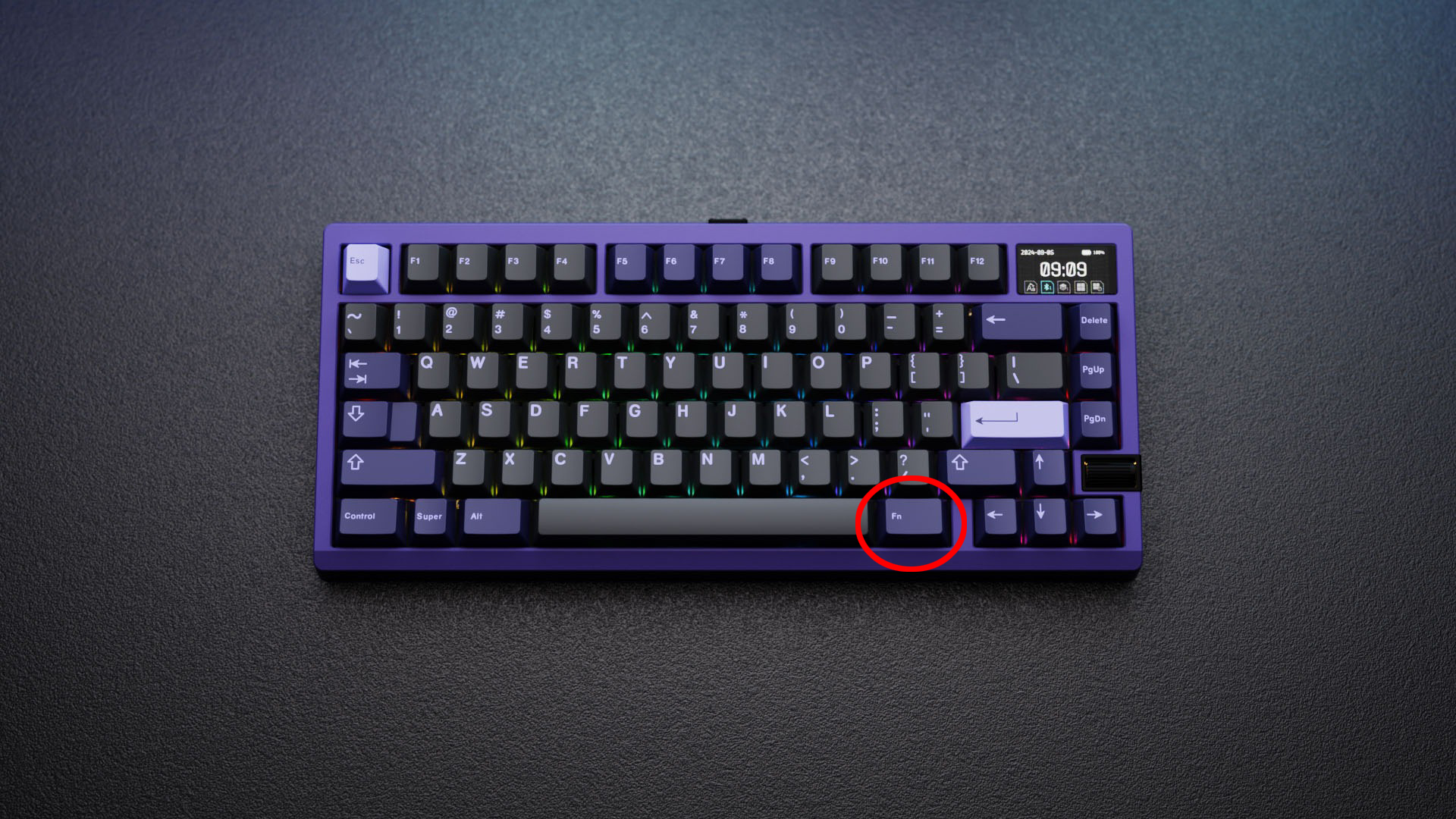

Nút FN mặc định của phím nằm tại vị trí này. Nút FN sẽ không có chức năng riêng lẻ mà sẽ phải kết hợp với một nút khác. Nút này bấm sẽ không thể hiện trên các trình test keyboard
|
Chức năng |
Tổ hợp phím |
Thao tác |
Mô tả |
|---|---|---|---|
|
Kết nối không dây (Hỗ trợ 3 thiết bị Bluetooth) |
Fn + Z |
Giữ 3 giây |
Ghép nối Bluetooth ①: Khi vào chế độ ghép nối, bàn phím sẽ tìm thiết bị Bluetooth khả dụng trong tối đa 120 giây. Nếu ghép nối thành công, bàn phím sẽ chuyển sang chế độ Bluetooth. Nếu không thành công, sẽ quay về trạng thái trước đó.Trong quá trình ghép nối, LED hiển thị trạng thái kết nối. Phím Z nhấp nháy XANH LÁ nhanh. Sau khi ghép nối thành công, đèn sáng 3 giây rồi tắt. |
|
Fn + Z |
Nhấn ngắn |
Chuyển sang Bluetooth ①: Khi chưa kết nối và đang tìm thiết bị, phím Z nhấp nháy XANH LÁ chậm. Sau khi kết nối thành công, đèn sáng 3 giây rồi tắt. Nếu không kết nối trong vòng 15 giây, thiết bị sẽ tự thoát chế độ ghép nối. |
|
|
Fn + X |
Giữ 3 giây |
Ghép nối Bluetooth ②: Tìm thiết bị Bluetooth trong tối đa 120 giây. Thành công sẽ chuyển sang chế độ Bluetooth, không thành công sẽ quay lại trạng thái trước đó.Phím X nhấp nháy XANH DƯƠNG nhanh. Sau khi ghép nối thành công, đèn sáng 3 giây rồi tắt. |
|
|
Fn + X |
Nhấn ngắn |
Chuyển sang Bluetooth ②: Khi đang tìm thiết bị, phím X nhấp nháy XANH DƯƠNG chậm. Sau khi kết nối thành công, đèn sáng 3 giây rồi tắt. Nếu không kết nối trong 15 giây, thiết bị sẽ thoát chế độ ghép nối. |
|
|
Fn + C |
Giữ 3 giây |
Ghép nối Bluetooth ③: Tìm thiết bị Bluetooth trong tối đa 120 giây. Thành công sẽ chuyển sang chế độ Bluetooth, không thành công sẽ quay lại trạng thái trước đó.Phím C nhấp nháy VÀNG nhanh. Sau khi ghép nối thành công, đèn sáng 3 giây rồi tắt. |
|
|
Fn + C |
Nhấn ngắn |
Chuyển sang Bluetooth ③: Khi đang tìm thiết bị, phím C nhấp nháy VÀNG chậm. Sau khi kết nối thành công, đèn sáng 3 giây rồi tắt. Nếu không kết nối trong 15 giây, thiết bị sẽ thoát chế độ ghép nối. |
| Chức năng | Tổ hợp phím | Thao tác | Mô tả |
|---|---|---|---|
| Chuyển sang chế độ USB | Fn + Space | Nhấn ngắn | Chuyển sang chế độ kết nối USB. (⚠️ Không thể chuyển sang chế độ này nếu chưa cắm cáp USB.) |
| Bật/Tắt nguồn Bluetooth & Deep Sleep | Fn + CAPS | Giữ 3 giây | Trong chế độ Bluetooth, nếu không có nguồn USB, bàn phím sẽ vào chế độ ngủ sâu (Deep Sleep) và các phím thông thường sẽ không đánh thức được. - Để đánh thức bàn phím: • Giữ Fn + CAPS trong 3 giây, hoặc • Cắm nguồn USB Khi USB đã cắm sẵn, thao tác này không có tác dụng. - Hiển thị đèn: • Khi tắt nguồn Bluetooth: phím CAPS nhấp nháy xanh lá 1 lần (~0.3 giây) • Khi bật nguồn Bluetooth: phím CAPS nhấp nháy đỏ 1 lần (~0.3 giây) Lưu ý: Chỉ áp dụng khi bật/tắt nguồn Bluetooth, không áp dụng cho nguồn USB. Chế độ ngủ sâu được thiết kế để thuận tiện khi mang theo. |
| Chức năng | Tổ hợp phím | Thao tác | Mô tả | Hiển thị đèn LED |
|---|---|---|---|---|
| Ghép nối 2.4GHz | Fn + V | Giữ 3 giây | Bàn phím tìm kiếm kết nối trong tối đa 120 giây. Trong thời gian này, cắm đầu thu (USB receiver) vào máy tính. • Ghép nối thành công → Chuyển sang chế độ 2.4GHz • Ghép nối thất bại → Quay về trạng thái trước đó | Phím V nhấp nháy TÍM nhanh trong quá trình ghép nối. Sau khi kết nối thành công, đèn sáng 3 giây rồi tắt |
| Chuyển sang 2.4GHz | Fn + V | Nhấn ngắn | Chuyển sang chế độ kết nối 2.4GHz. Nếu đang tìm thiết bị trong chế độ 2.4GHz và chưa kết nối: • Nếu kết nối thành công → Đèn sáng 3 giây rồi tắt • Nếu không kết nối trong 15 giây → Tự thoát chế độ ghép nối | Khi đang tìm thiết bị, phím V nhấp nháy TÍM chậm |

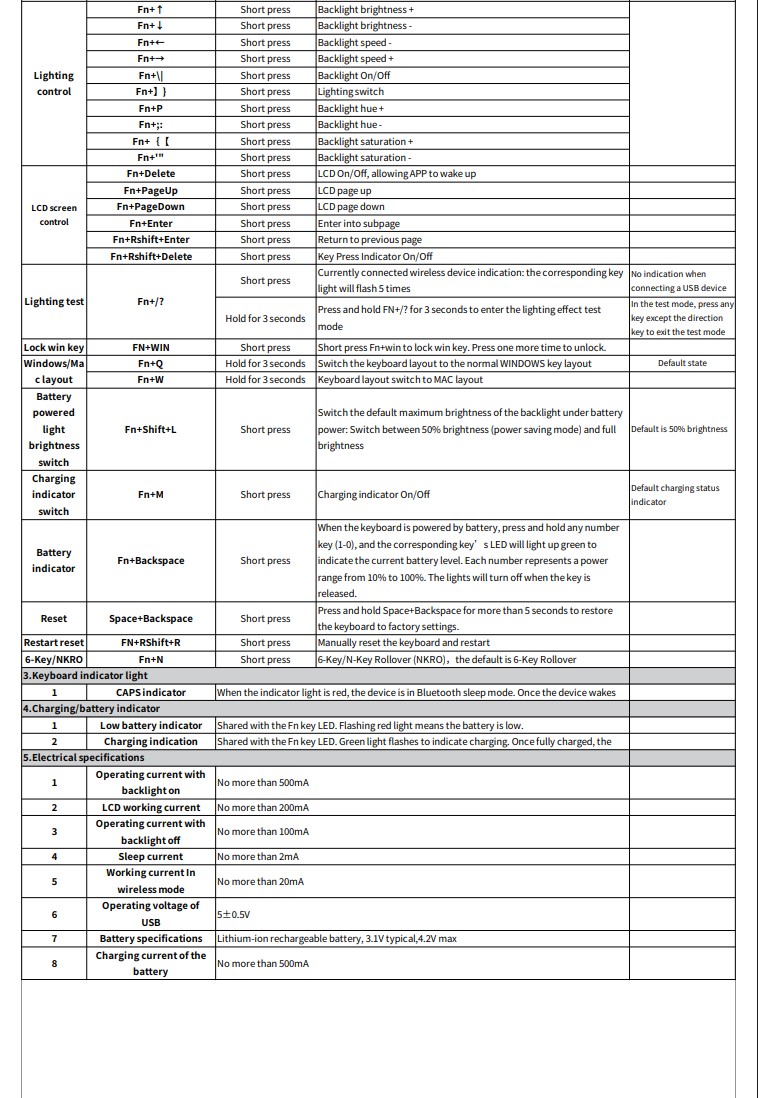

3. Các tổ hợp phím chức năng
1️⃣ Cài đặt thời gian ngủ (Sleep Time)
| Chức năng | Tổ hợp phím | Thao tác | Mô tả | Ghi chú |
|---|---|---|---|---|
| Ngủ sau 10 phút | Space + Z | Giữ và cắm USB | Sau khi cắm USB và không thao tác trong 10 phút, Bluetooth sẽ vào chế độ ngủ | Mặc định |
| Ngủ sau 60 phút | Space + X | Giữ và cắm USB | Sau khi cắm USB và không thao tác trong 60 phút, Bluetooth sẽ vào chế độ ngủ |
2️⃣ Điều khiển đèn nền (Lighting Control)
| Tổ hợp phím | Thao tác | Chức năng |
|---|---|---|
| Fn + ↑ | Nhấn ngắn | Tăng độ sáng đèn nền |
| Fn + ↓ | Nhấn ngắn | Giảm độ sáng đèn nền |
| Fn + ← | Nhấn ngắn | Giảm tốc độ hiệu ứng đèn |
| Fn + → | Nhấn ngắn | Tăng tốc độ hiệu ứng đèn |
| Fn + | | Nhấn ngắn | Bật/Tắt đèn nền |
| Fn + ] | Nhấn ngắn | Chuyển chế độ hiệu ứng đèn |
| Fn + P | Nhấn ngắn | Tăng sắc độ màu (Hue +) |
| Fn + ; | Nhấn ngắn | Giảm sắc độ màu (Hue -) |
| Fn + [ | Nhấn ngắn | Tăng độ bão hòa màu |
| Fn + ' | Nhấn ngắn | Giảm độ bão hòa màu |
3️⃣ Điều khiển màn hình LCD
| Tổ hợp phím | Thao tác | Chức năng |
|---|---|---|
| Fn + Delete | Nhấn ngắn | Bật/Tắt LCD (cho phép APP đánh thức) |
| Fn + PageUp | Nhấn ngắn | Trang trước LCD |
| Fn + PageDown | Nhấn ngắn | Trang sau LCD |
| Fn + Enter | Nhấn ngắn | Vào mục con |
| Fn + Shift + Enter | Nhấn ngắn | Quay lại trang trước |
| Fn + Shift + Delete | Nhấn ngắn | Bật/Tắt hiển thị phím nhấn |
4️⃣ Kiểm tra đèn (Lighting Test)
| Tổ hợp phím | Thao tác | Chức năng | Ghi chú |
|---|---|---|---|
| Fn + /? | Nhấn ngắn | Hiển thị thiết bị không dây đang kết nối (đèn phím tương ứng nháy 5 lần) | Không hiển thị khi dùng USB |
| Fn + /? | Giữ 3 giây | Vào chế độ kiểm tra hiệu ứng đèn | Trong chế độ test, nhấn bất kỳ phím nào (trừ phím điều hướng) để thoát |
5️⃣ Khóa phím Windows
| Tổ hợp phím | Thao tác | Chức năng |
|---|---|---|
| Fn + WIN | Nhấn ngắn | Khóa phím Windows. Nhấn lại lần nữa để mở khóa |
6️⃣ Chuyển bố cục Windows / Mac
| Tổ hợp phím | Thao tác | Chức năng | Mặc định |
|---|---|---|---|
| Fn + Q | Giữ 3 giây | Chuyển sang bố cục Windows | Mặc định |
| Fn + W | Giữ 3 giây | Chuyển sang bố cục Mac |
7️⃣ Giới hạn độ sáng khi dùng pin
| Tổ hợp phím | Thao tác | Chức năng | Mặc định |
|---|---|---|---|
| Fn + Shift + L | Nhấn ngắn | Chuyển đổi độ sáng tối đa khi dùng pin: 50% (tiết kiệm pin) ↔ 100% | 50% |
8️⃣ Bật/Tắt đèn báo sạc
| Tổ hợp phím | Thao tác | Chức năng | Mặc định |
|---|---|---|---|
| Fn + M | Nhấn ngắn | Bật/Tắt đèn báo sạc | Hiển thị trạng thái sạc |
9️⃣ Kiểm tra mức pin
| Tổ hợp phím | Thao tác | Chức năng |
|---|---|---|
| Fn + Backspace | Nhấn ngắn | Khi dùng pin, giữ phím số (0–9), đèn LED sẽ sáng xanh để hiển thị mức pin. Mỗi số tương ứng 10%–100%. Thả phím để tắt đèn |
🔟 Khôi phục & Reset
| Chức năng | Tổ hợp phím | Thao tác | Mô tả |
|---|---|---|---|
| Khôi phục cài đặt gốc | Space + Backspace | Giữ hơn 5 giây | Khôi phục bàn phím về trạng thái xuất xưởng |
| Reset khởi động lại | Fn + Shift + R | Nhấn ngắn | Khởi động lại bàn phím thủ công |
1️⃣1️⃣ Chuyển 6-Key / NKRO
| Tổ hợp phím | Thao tác | Chức năng | Mặc định |
|---|---|---|---|
| Fn + N | Nhấn ngắn | Chuyển đổi 6-Key Rollover ↔ NKRO | 6-Key |
| Nhóm | STT | Hạng mục | Mô tả |
|---|---|---|---|
| Đèn báo bàn phím | 1 | Đèn báo CAPS | Khi đèn đỏ, thiết bị đang ở chế độ ngủ Bluetooth. Khi đánh thức, trạng thái sẽ thay đổi tương ứng. |
| Đèn báo pin / sạc | 2 | Báo pin yếu | Dùng chung LED với phím Fn. Đèn đỏ nhấp nháy nghĩa là pin yếu. |
| 3 | Báo đang sạc | Dùng chung LED với phím Fn. Đèn xanh lá nhấp nháy khi đang sạc. Khi sạc đầy, trạng thái đèn thay đổi tương ứng. |
5. Driver/Keymap/Phần mềm
Zoom75 Tiga hỗ trợ tùy chỉnh phím thông qua phần mềm VIA
- Link truy cập phần mềm VIA: https://www.usevia.app/
- Link tải file Firmware & Json:
- Tải ứng dụng Pocket Wuque để tinh chỉnh màn hình LCD:
+ AppStore: https://apps.apple.com/us/app/pocket-wuque/id6445820280?l=vi
+ Google Play: https://play.google.com/store/apps/details?id=com.app.smartkeyboard&hl=en
