Neo Ergo - Bàn phím cơ Custom Alice

Bàn phím công thái học được thiết kế nhằm giảm các tổn thương ở cổ tay và vai do ảnh hưởng của việc sử dụng bàn phím liên tục trong thời gian dài. Hầu hết các bàn phím cơ công thái học hiện nay có layout và cấu trúc dựa trên Lynworks EM7 và TGR Alice, chủ yếu tập trung vào việc cải thiện góc cổ tay và cẳng tay. Tuy nhiên, các yếu tố như góc nghiêng, xoay và vị trí đặt ngón tay thường bị bỏ qua. Sau khi sử dụng và phân tích nhiều dự án công thái học mã nguồn mở, Neo Studio đã kết hợp tất cả những yếu tố thiết yếu này và thiết kế ra bàn phím Neo Ergo.

Thiết kế mang đến sự tự nhiên có thể

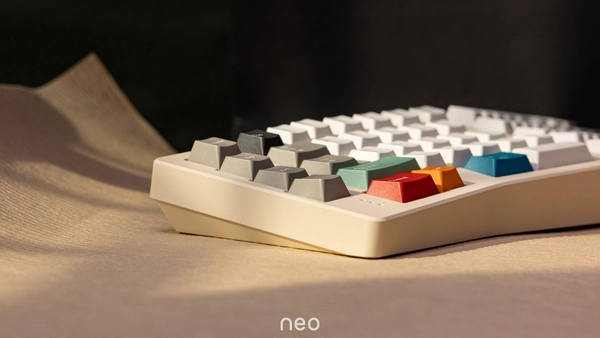

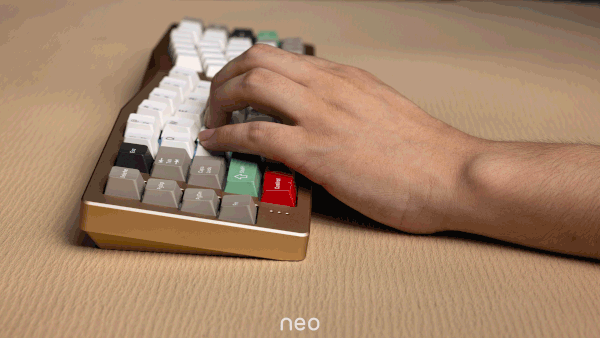

Bố cục Alice tiêu chuẩn cho phép cổ tay của người dùng duy trì một vị trí tương đối tự nhiên trong khi gõ phím, tuy nhiên nó không giải quyết được vấn đề xoay cẳng tay. Kinh nghiệm với Logitech K680 đã tạo ý tưởng để Neo Studio thiết kế phím có dốc từ giữa sang 2 cạnh bên. Lý tưởng nhất là cạnh ngoài bàn tay và ngón tay út tiếp xúc với bàn trong khi gõ phím. Do đó, phần "đỉnh phím" (giống chiếc lều) được thêm vào ở giữa Neo Ergo để cho phép bàn tay xoay nhẹ ra ngoài, giảm xoay cổ tay và giảm căng cơ cẳng tay.

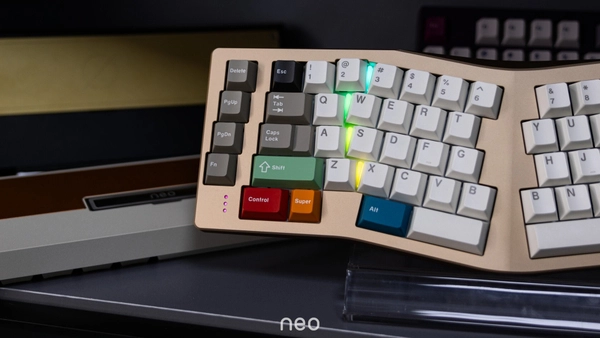

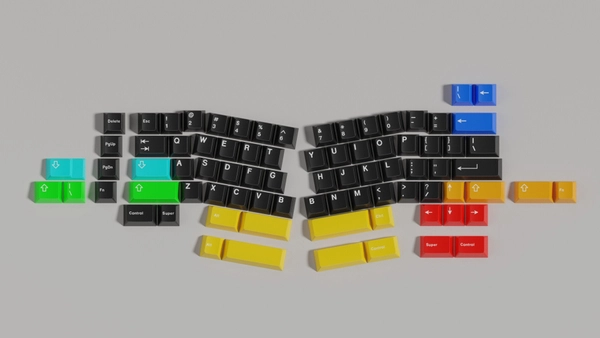

Layout đối xứng

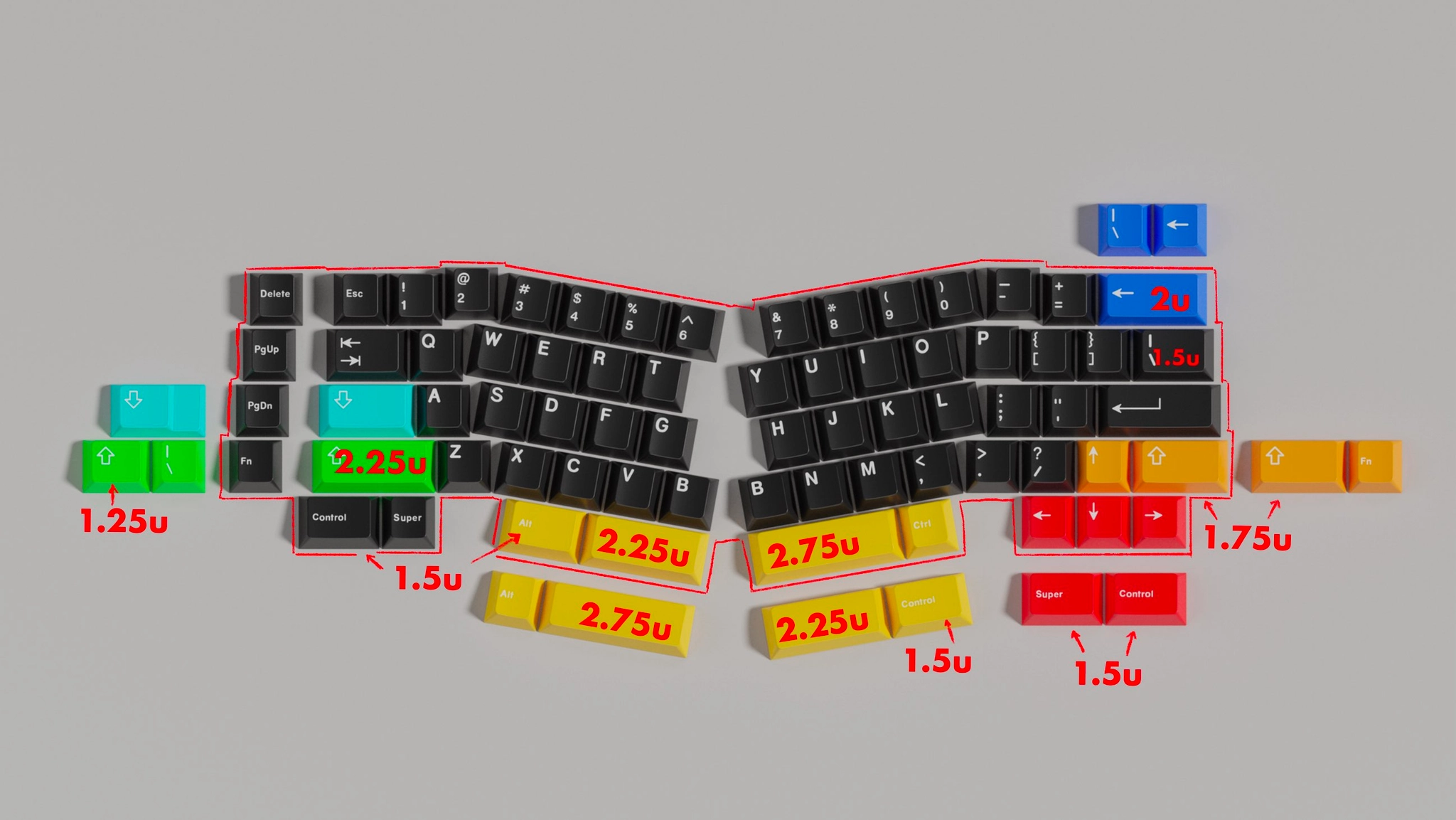

Tính đối xứng là rất quan trọng và ảnh hưởng tới tính thẩm mỹ của bàn phím layout Alice, đó cũng là một yếu tố chính khi Neo Studioi thiết kế ra Neo Ergo. Phần alpha được thiết kế gần như đối xứng để phù hợp với các thói quen gõ phím, đồng thời kết hợp nhiều tùy chọn như spacebar 2.25+2.75, split backspace, split shift và cụm mũi tên, tất cả đều có thể cấu hình trong VIA. Phím F và J cũng đối xứng để giảm thiểu sự chênh lệch chiều cao giữa tay trái và tay phải trong khi gõ phím.

Thiết kế case.

Ngoại hình của neo ergo tiếp tục phong cách thiết kế đơn giản và mang hơi hướng retro của dòng neo. chúng tôi bổ sung các dải đèn rgb ở khoảng trống giữa các phím để tạo điểm nhấn. màu sắc của dải đèn có thể điều chỉnh theo sở thích cá nhân, giúp dễ dàng phối hợp với nhiều chủ đề keycap khác nhau.

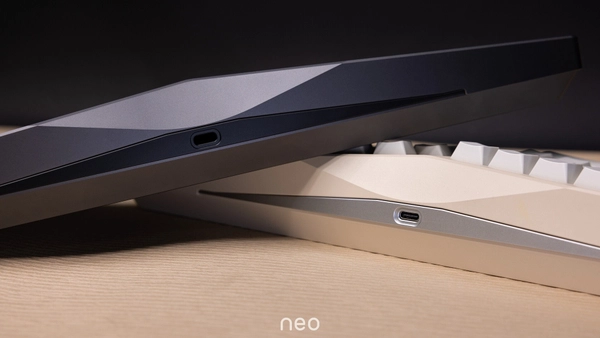

Tương tự Neo65 và Neo70, phần mặt bên của Ergo có thiết kế đơn giản và tinh tế, với cạnh vát hướng vào trong giúp việc nhấc bàn phím dễ dàng hơn. Chúng tôi tập trung thiết kế khu vực xung quanh cổng USB để giảm cảm giác cồng kềnh do cấu trúc tenting của case tạo ra. Phần vát phía trên cổng USB giúp tăng sự năng động cho mặt bên, đồng thời tạo sự chuyển tiếp tự nhiên từ mặt trên xuống cạnh bên.

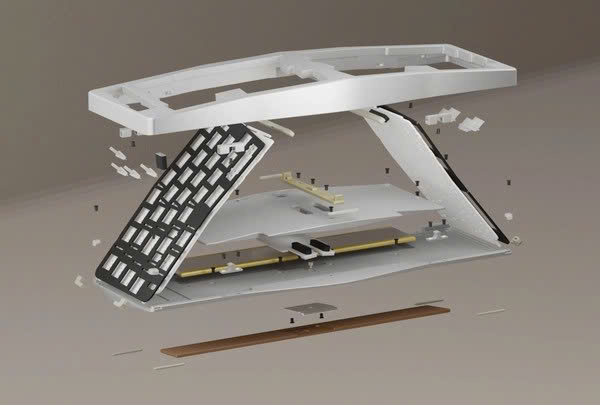

Lần này, chúng tôi bổ sung “The Kernel” nằm giữa top case và bottom case. Bộ phận này không chỉ chứa pin, daughterboard và các đầu nối nam châm, mà còn mang lại thêm một yếu tố để người dùng tùy chỉnh.

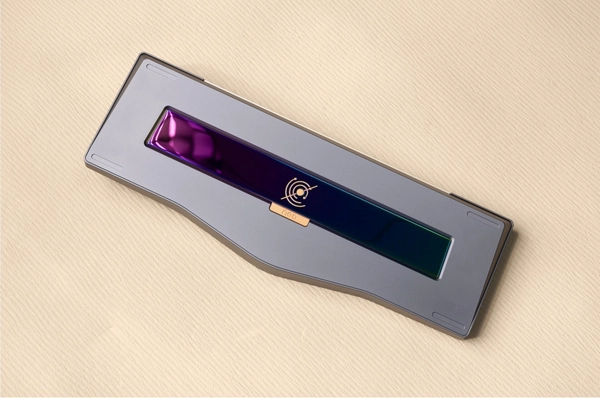

Logo Orbit trên tạ được thiết kế lại. Người dùng có thể lựa chọn các màu sắc khác nhau cho tạ và badge để thêm dấu ấn cá nhân.

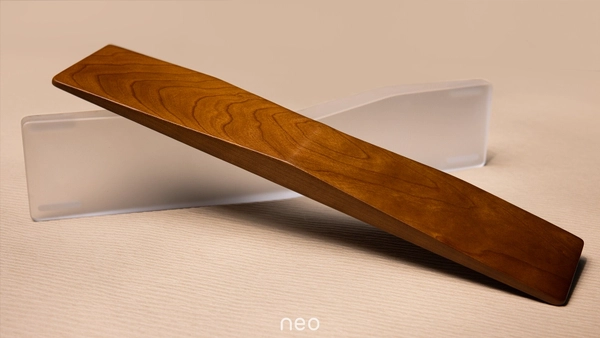

Ergo wrist rest là điểm hoàn thiện cuối cùng cho tổng thể thiết kế. Phụ kiện này được thiết kế riêng để khớp với đường viền và góc tenting của Neo Ergo, giúp hạ thấp thêm chiều cao mặt trước để tay luôn ở vị trí gõ thoải mái nhất. Người dùng có thể lựa chọn giữa phiên bản acrylic hoặc gỗ cherry tùy theo sở thích. Phiên bản acrylic trải qua nhiều công đoạn xử lý đặc biệt để tăng độ cứng và độ bền. Mỗi wrist rest đều được đánh bóng thủ công để đạt bề mặt mịn màng tối đa.

Gasket mount cải tiến

Trong giai đoạn phát triển prototype, chúng tôi nhận thấy kiểu gasket mount tiêu chuẩn không thể mang lại cảm giác gõ ổn định cũng như hiệu quả âm thanh tối ưu trên một bàn phím có thiết kế tenting. Vì vậy, trên Ergo chúng tôi đã bố trí lại các gasket ở khu vực trung tâm và các góc. Sự điều chỉnh này giúp phân bổ cảm giác gõ và âm thanh đồng đều hơn trên toàn bộ bàn phím.

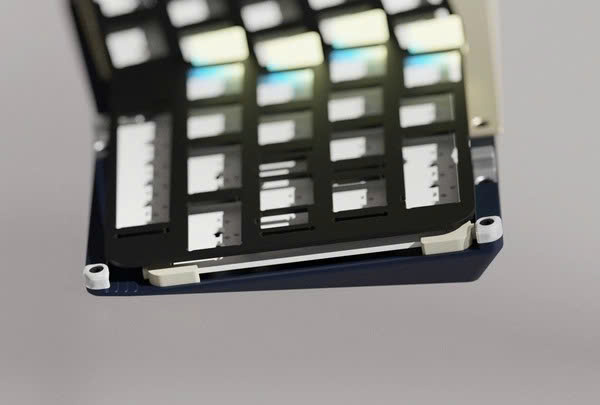

Ball-Catch Structure + Magnetic Connectors

Cấu trúc ball-catch cùng các đầu nối nam châm được đánh giá cao từ Neo80 vẫn tiếp tục được giữ lại. Giờ đây, bạn có thể tận hưởng sự thú vị của bàn phím custom mọi lúc, mọi nơi mà không cần lo lắng về dây cáp hay ốc vít. Lưu ý rằng nên tháo top case khi tháo keycap hoặc switch để tránh việc dụng cụ puller làm trầy xước case.

Các tuỳ chọn PCB

Tri-mode Non-flex cut Hotswap PCB

3 chế độ kết nối: kết nối dây (USB Type C), Bluetooth, 2.4GHz ổn định.
Độ dày 1.6mm
Không có flex cut
NKRO
Polling rate: 1000Hz ở kết nối dây và 2.4Ghz, 125Hz ở kết nối Bluetooth
Hỗ trợ keymap qua VIA
KHÔNG có LED RGB Per-key

Wired Non-flex cut Hotswap PCB

Kết nối dây (USB Type C)
Độ dày 1.6mm
Không có flex cut
NKRO
Polling rate: 1000Hz
Hỗ trợ keymap qua VIA
KHÔNG có LED RGB Per-key

Solder PCB

Kết nối dây (USB Type C)
Độ dày 1.6mm
Không có flex cut
NKRO
Polling rate: 1000Hz
Hỗ trợ keymap qua VIA
KHÔNG có LED RGB Per-key

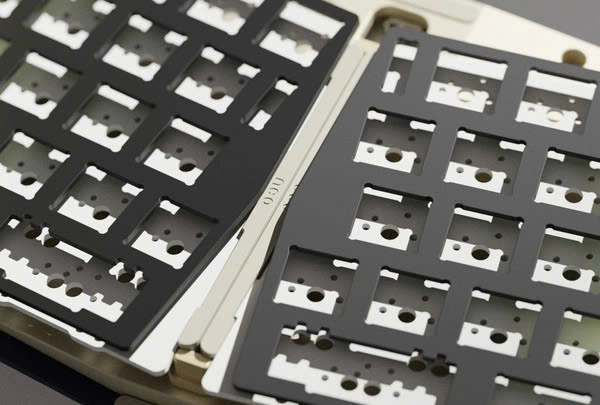

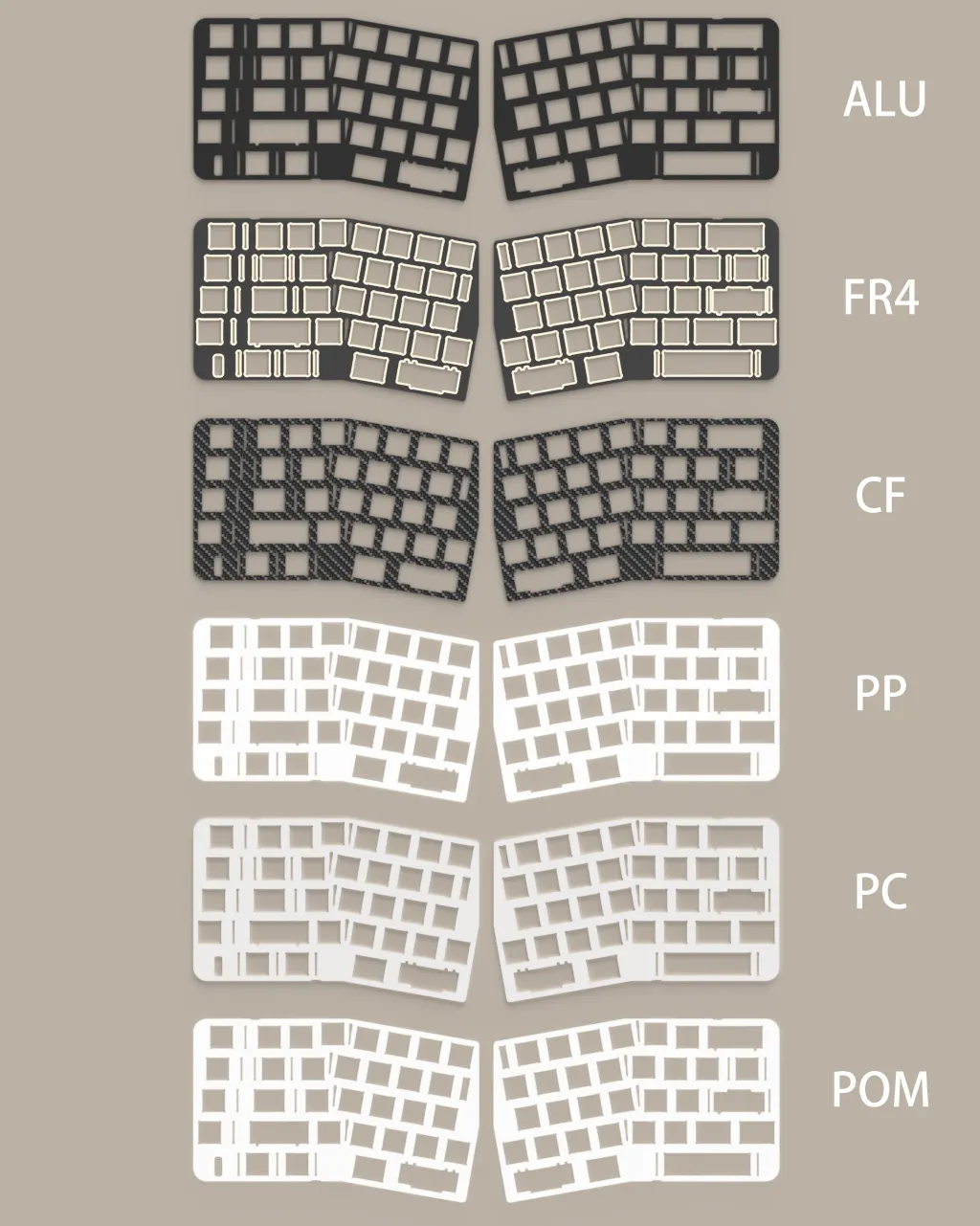

Các tùy chọn plate

Thuộc tính các loại plate:
Cứng ———————————————> Mềm (độ cứng)
Carbon Fiber > Aluminum > FR4 > POM > PC > PP

Clack ———————————————> Thock (âm thanh)
Carbon Fiber > Aluminum > FR4 > POM > PC > PP

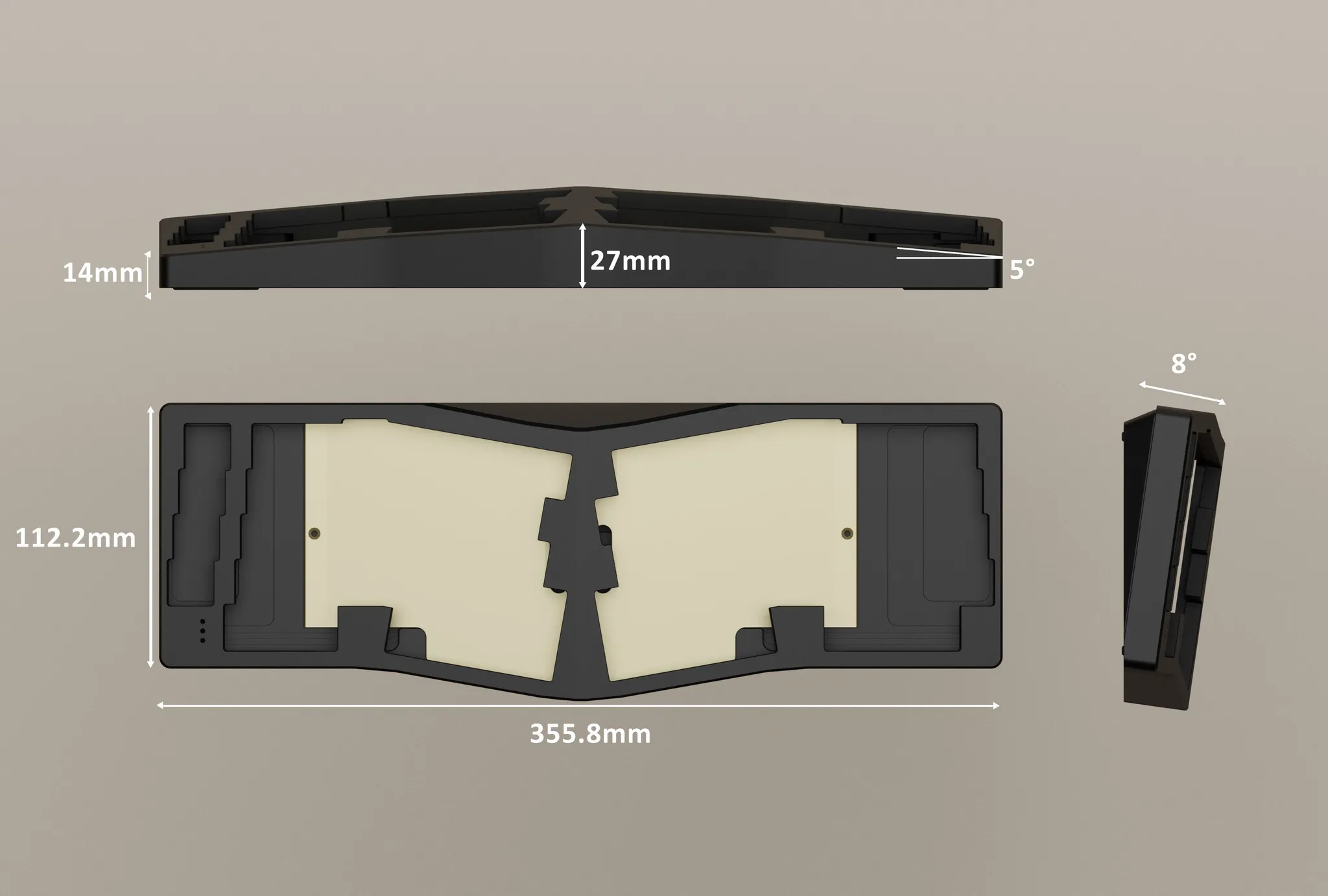

Thông số kỹ thuật

Gốc nghiêng：8°
Độ dốc: 5°
chiều cao mặt trước: 14 ~ 27mm
kích thước: 112.2 × 355.8mm
trọng lượng:
trước khi lắp ráp, trọng lượng như sau: khoảng 1.7kg với pcb solder và plate tiêu chuẩn, khoảng 1.8kg với pcb hotswap, và khoảng 1.9kg với pcb hotswap kèm pin.

wrist rest acrylic: khoảng 400g
wrist rest gỗ cherry: khoảng 200g

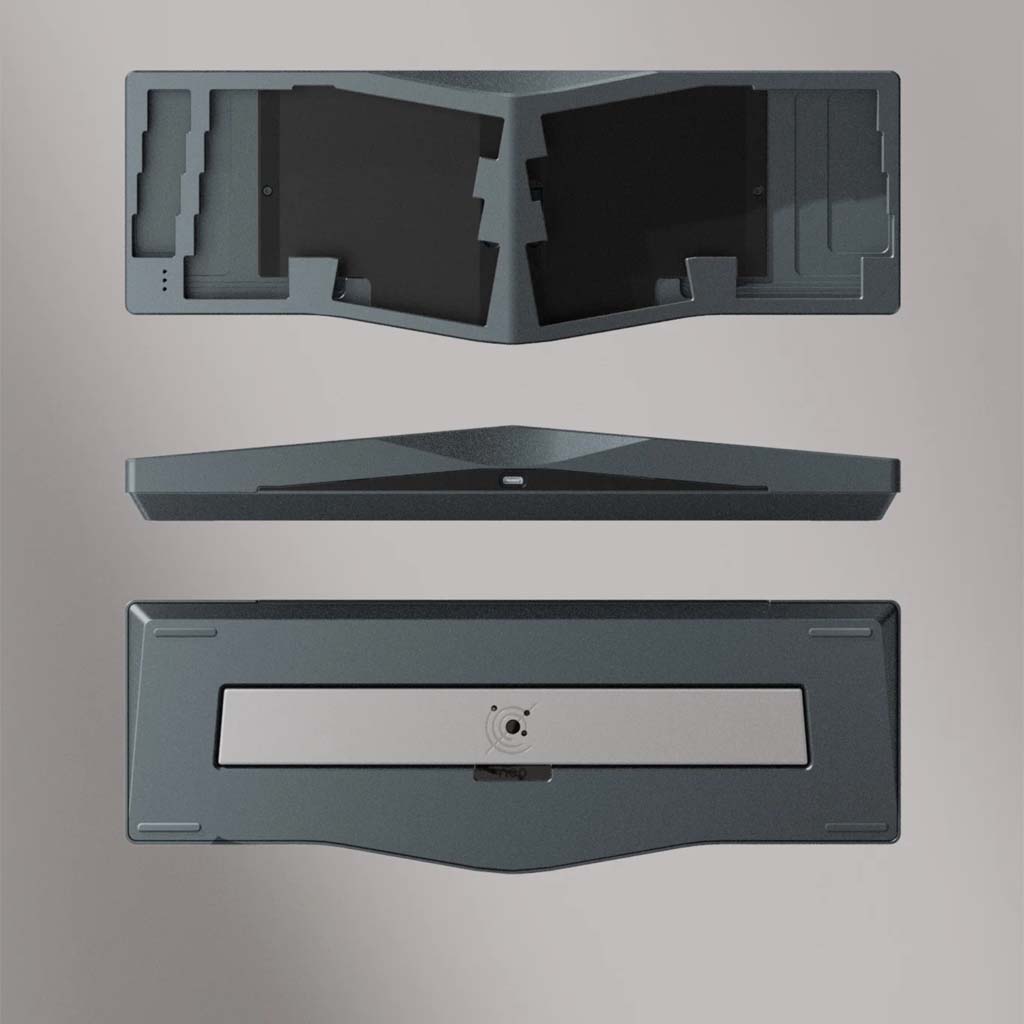

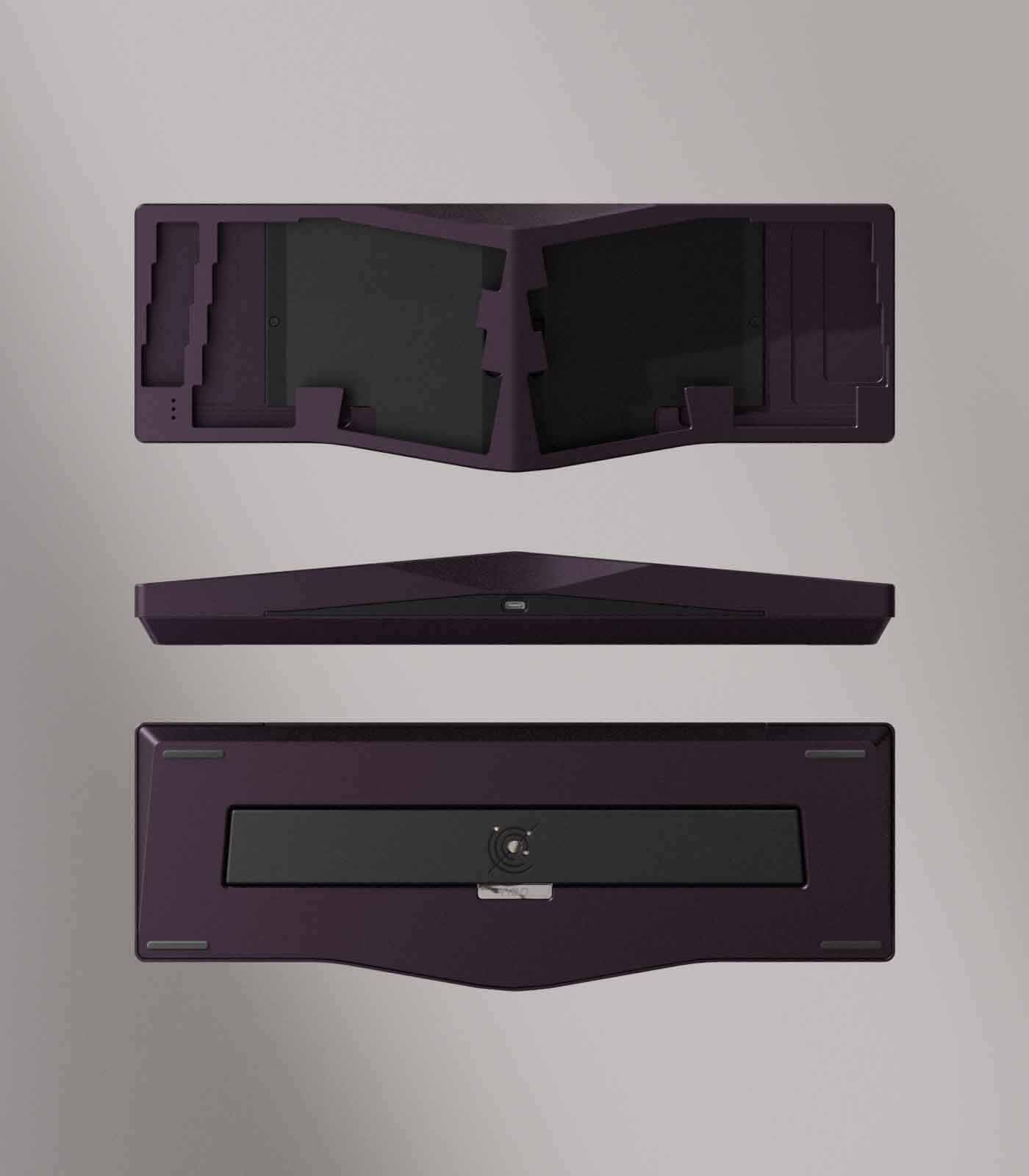

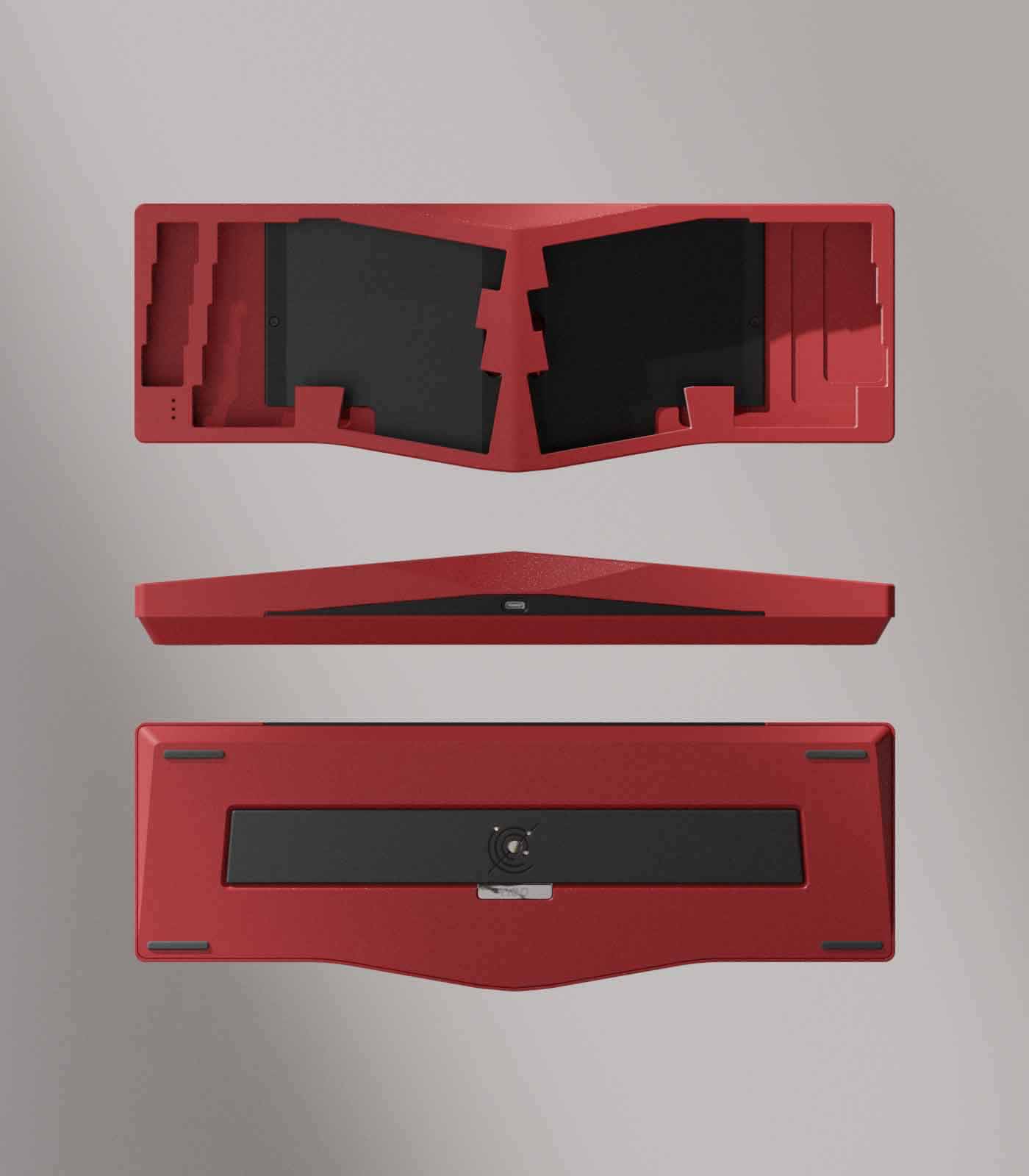

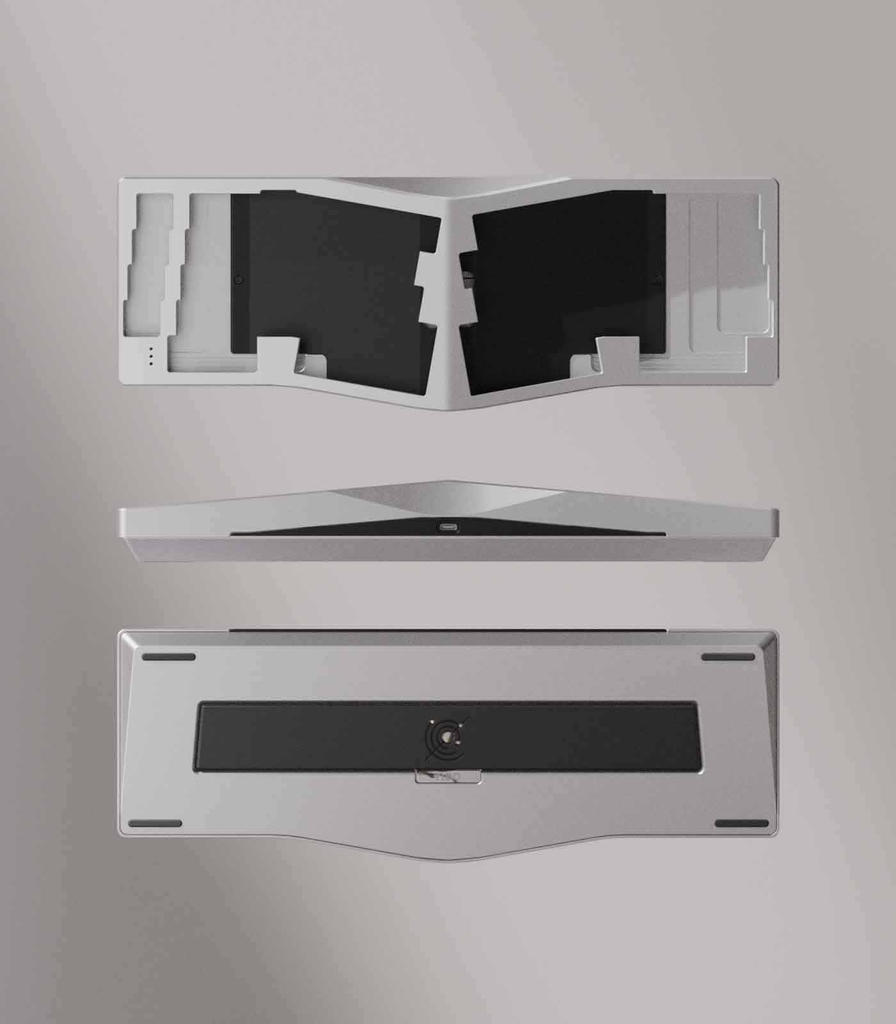

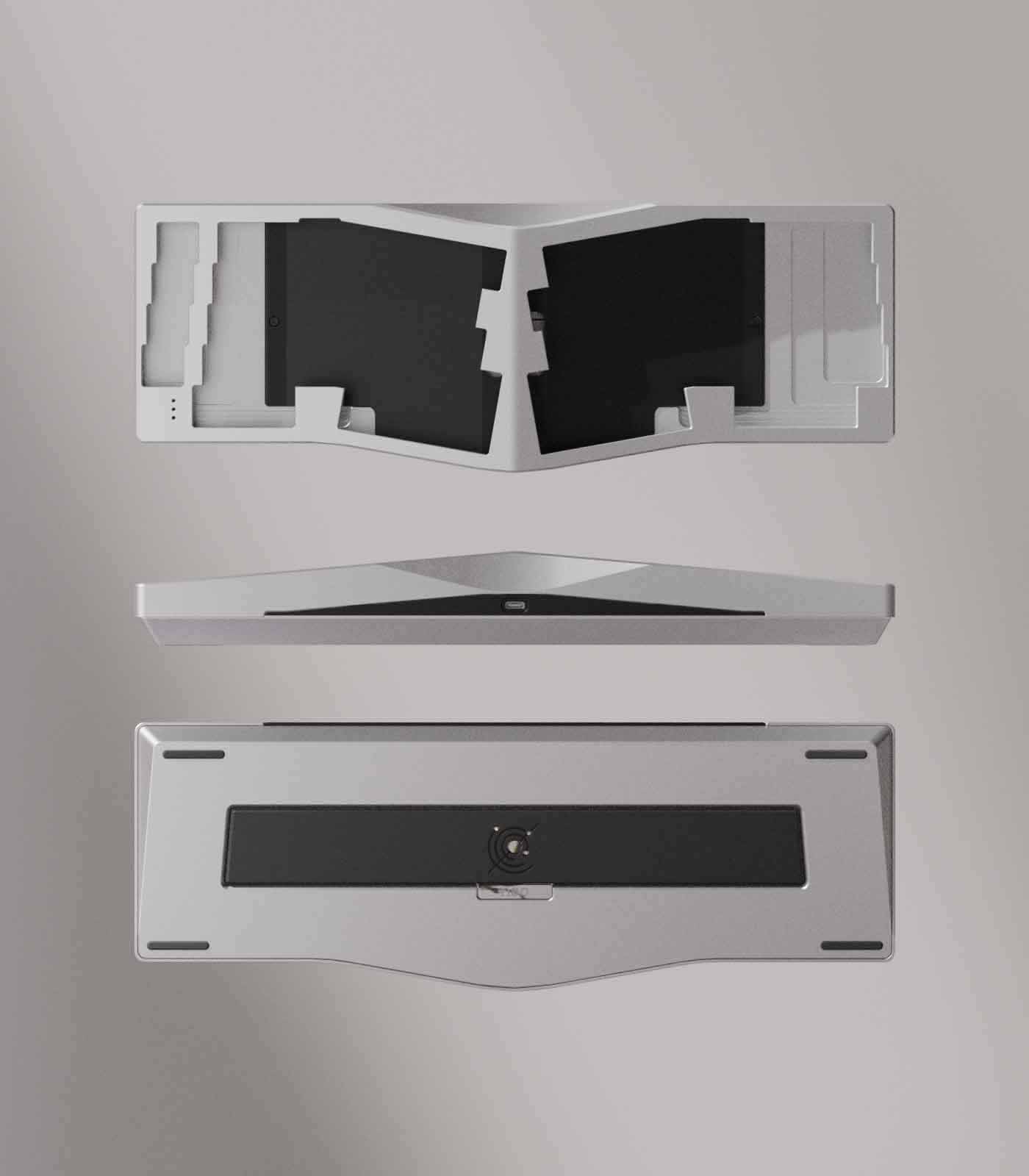

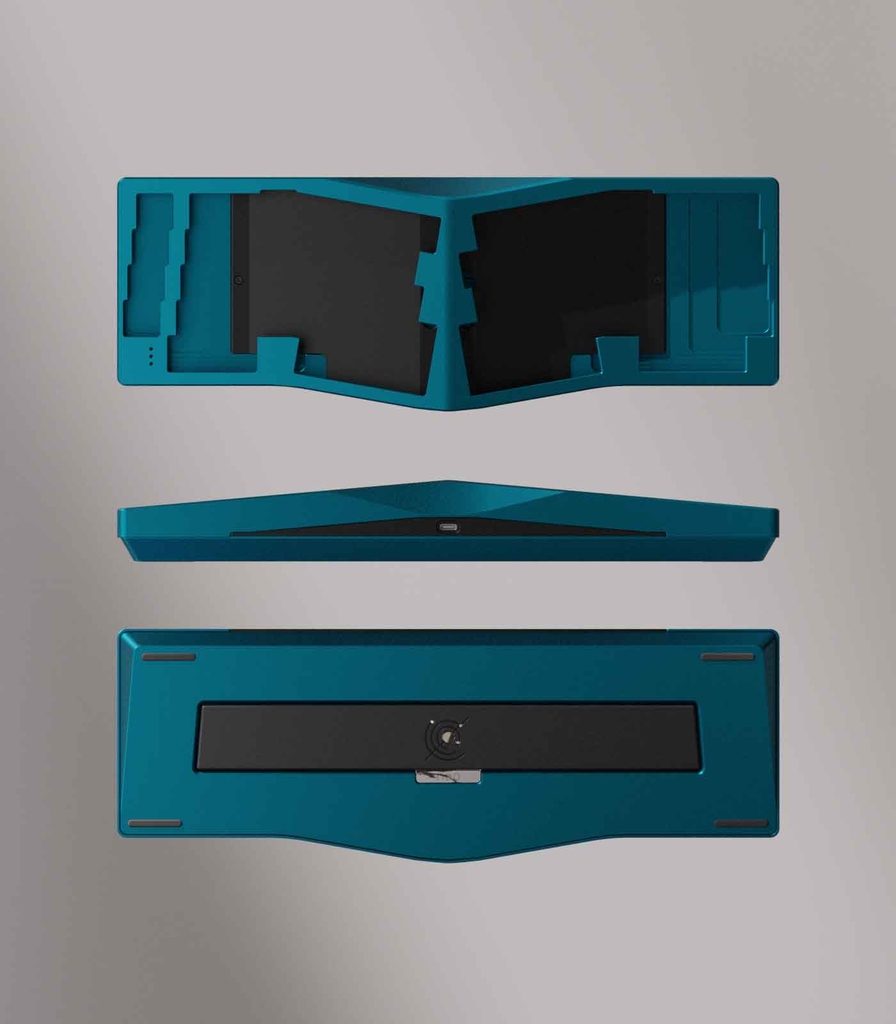

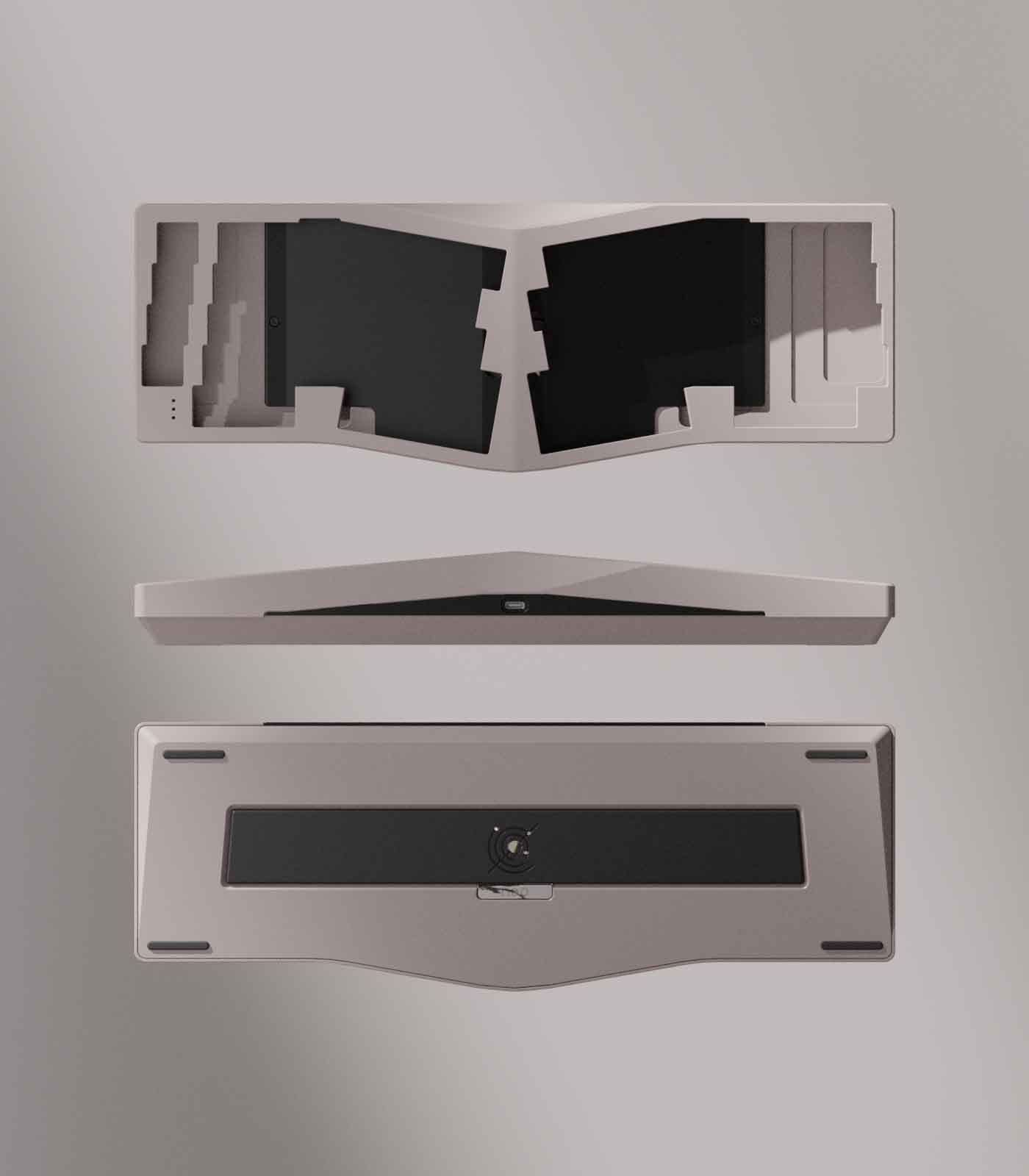

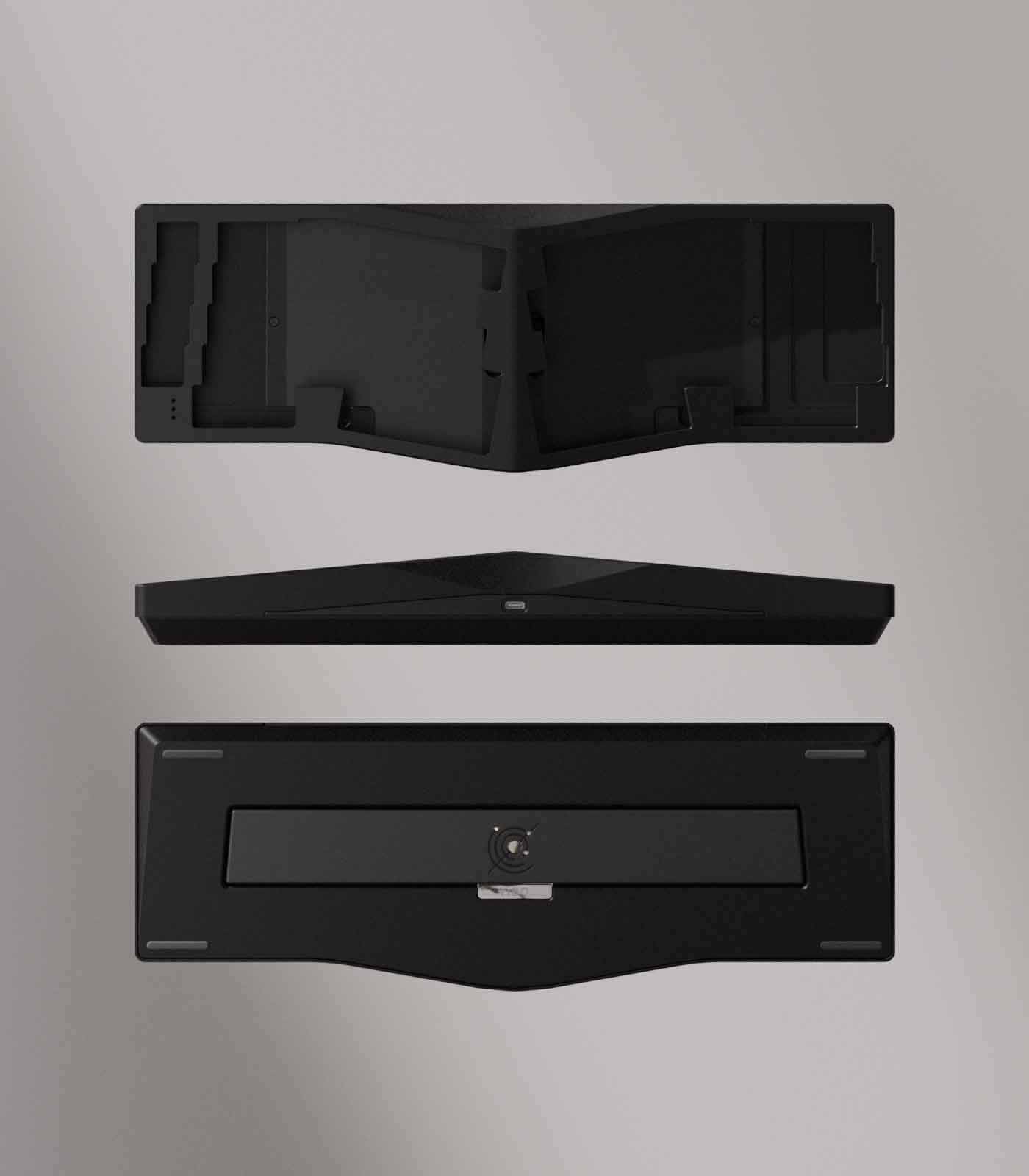

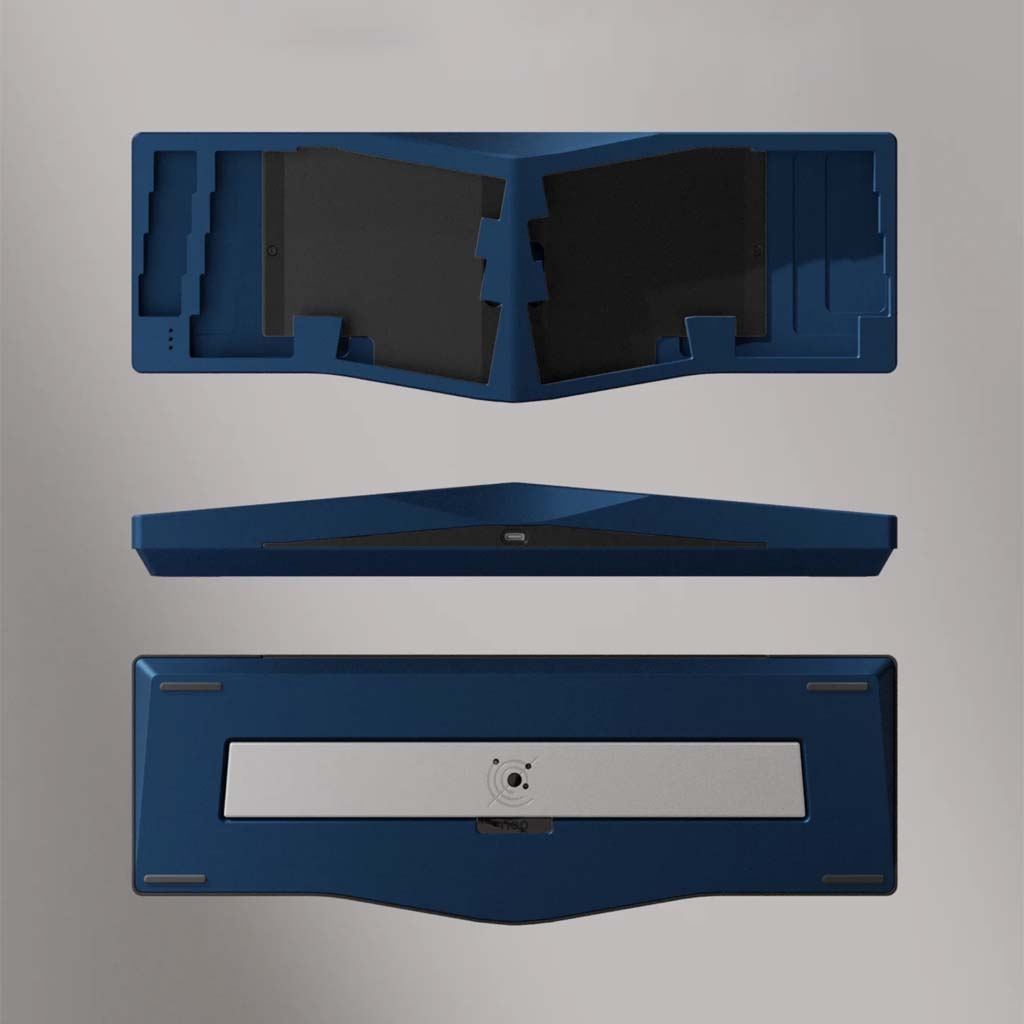

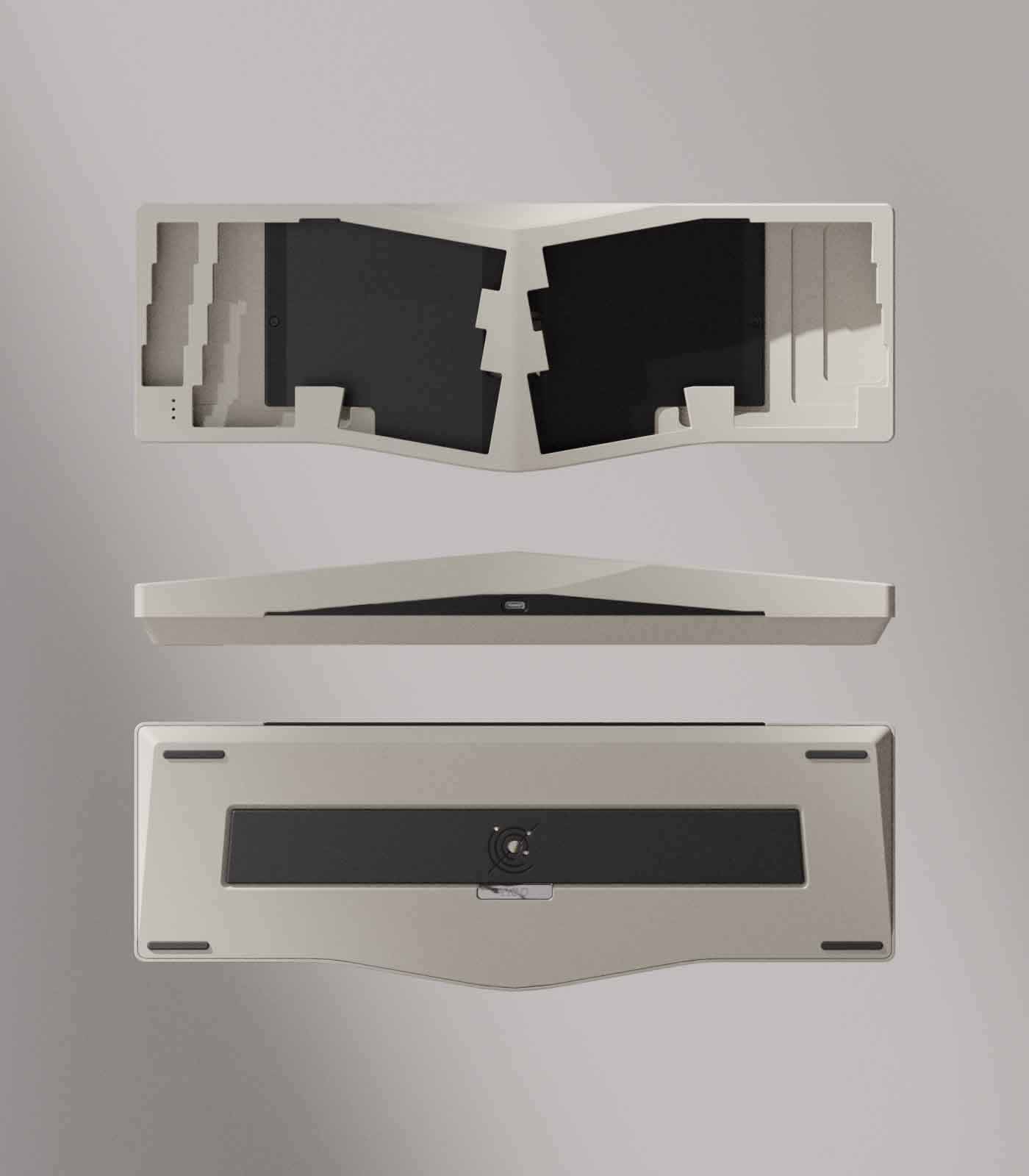

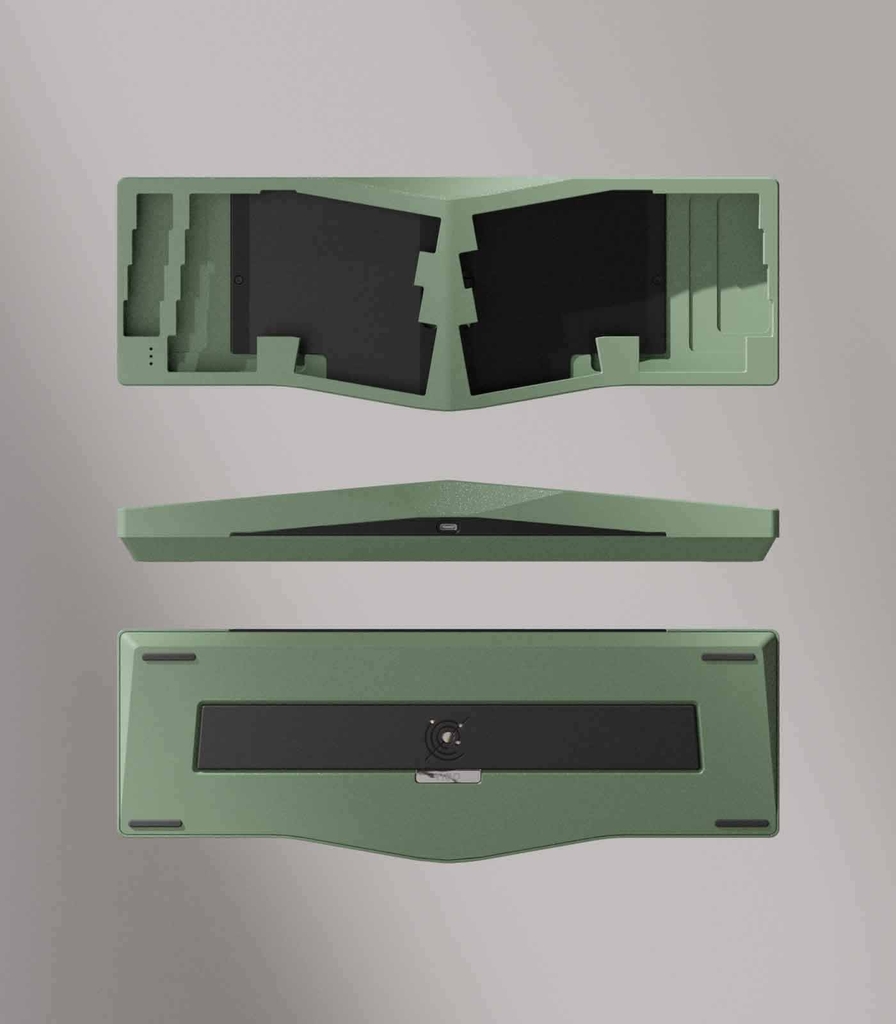

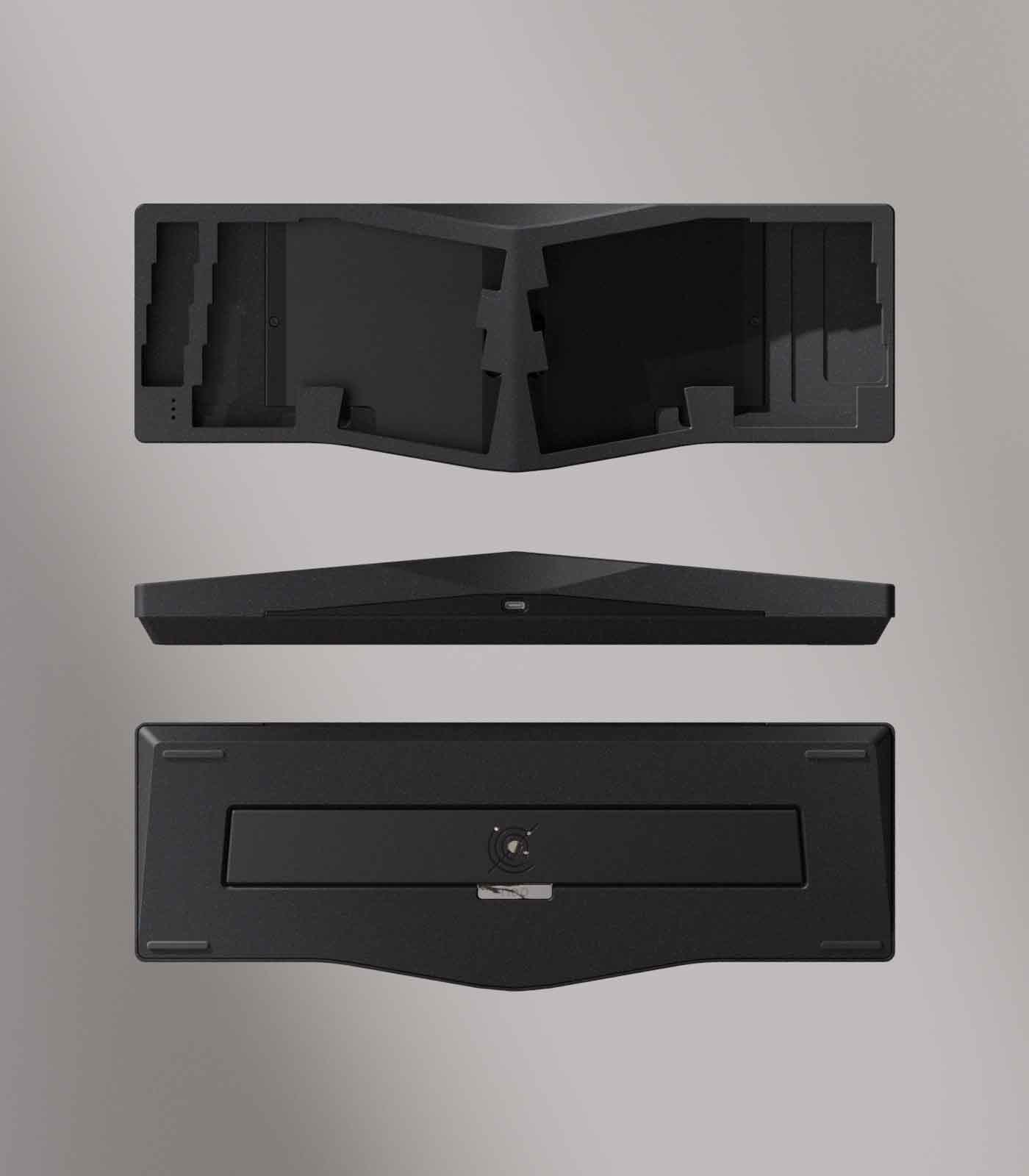

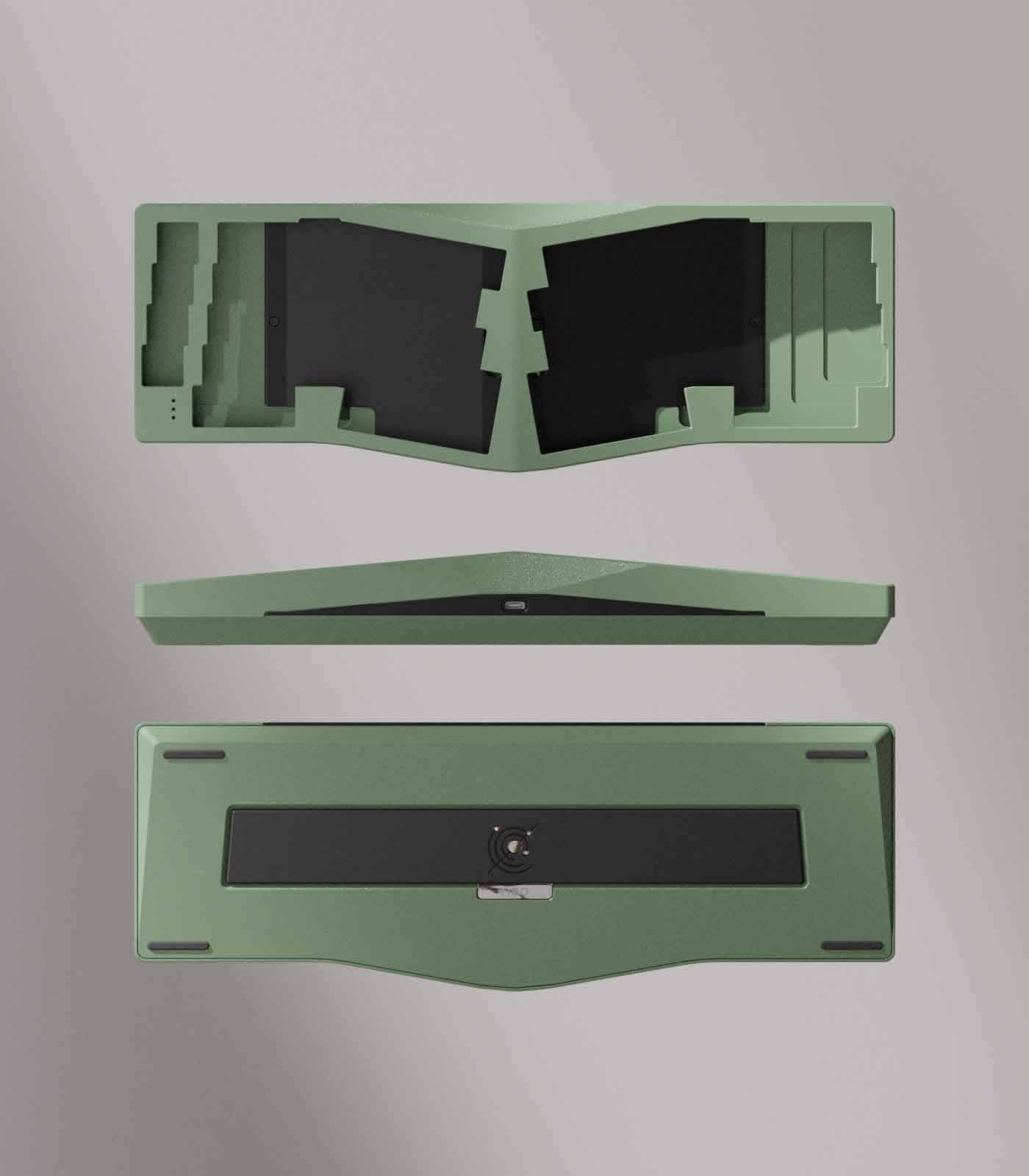

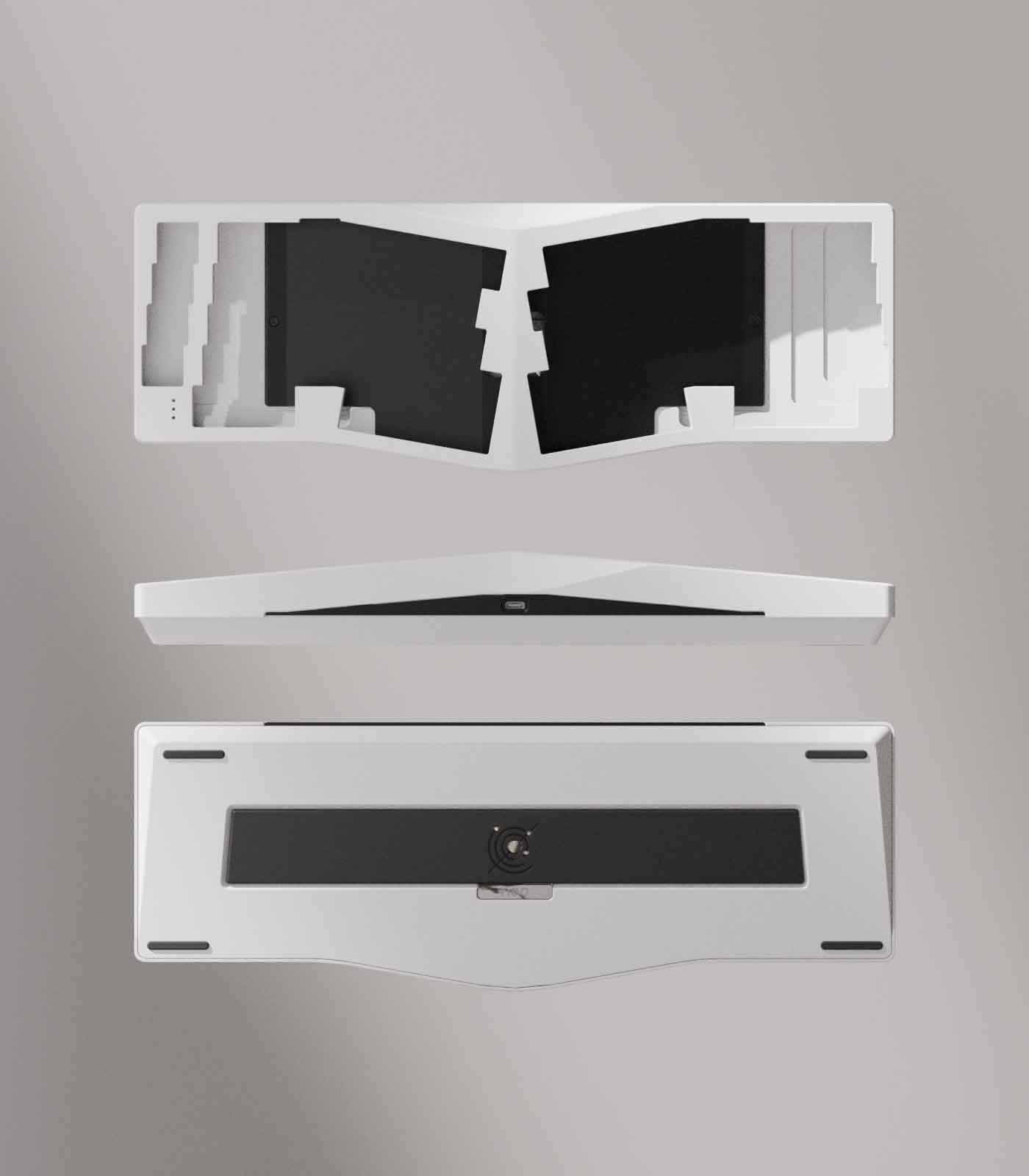

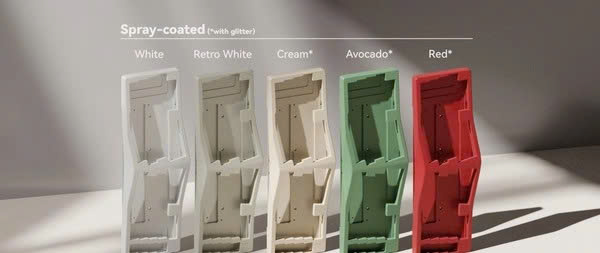

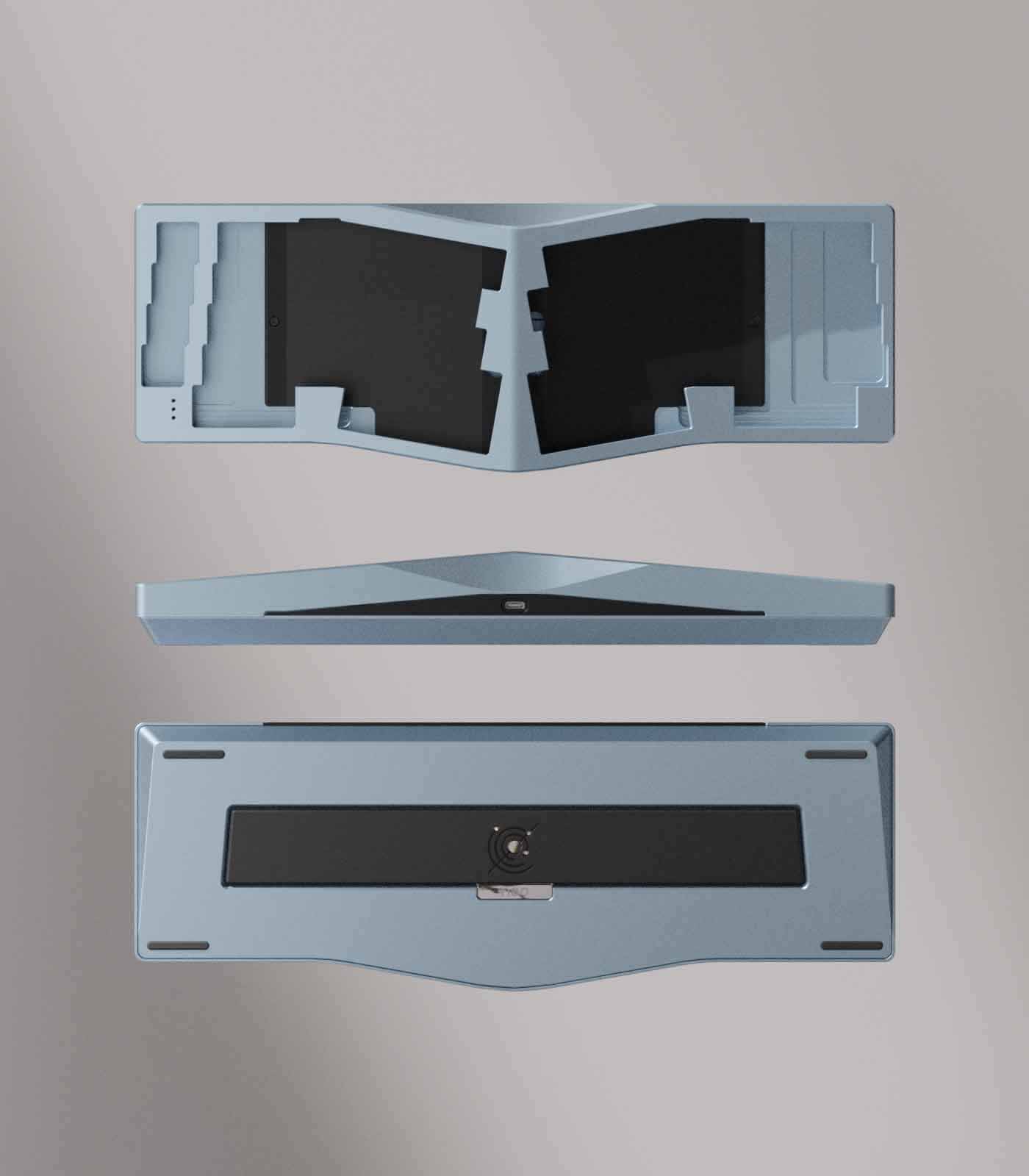

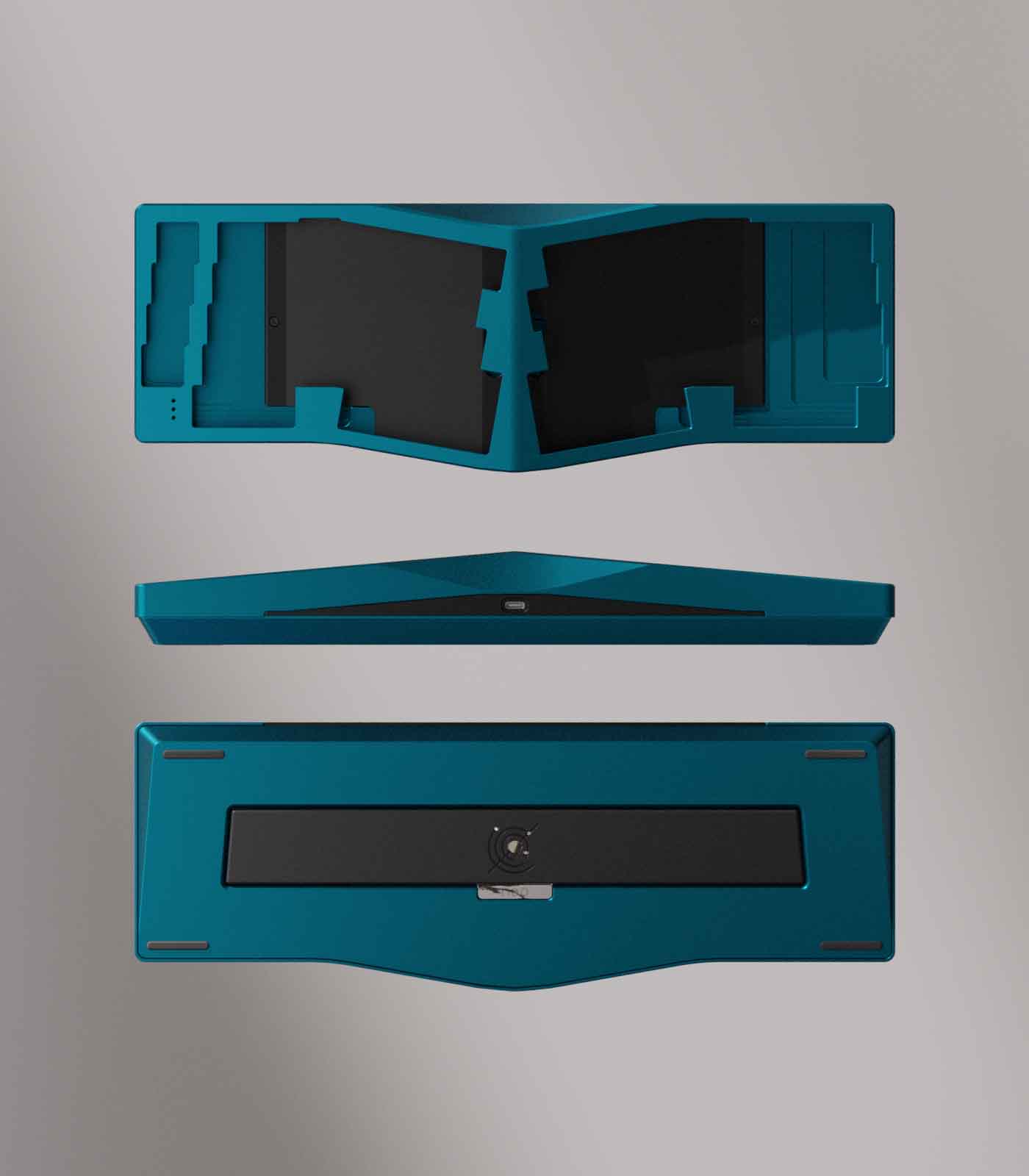

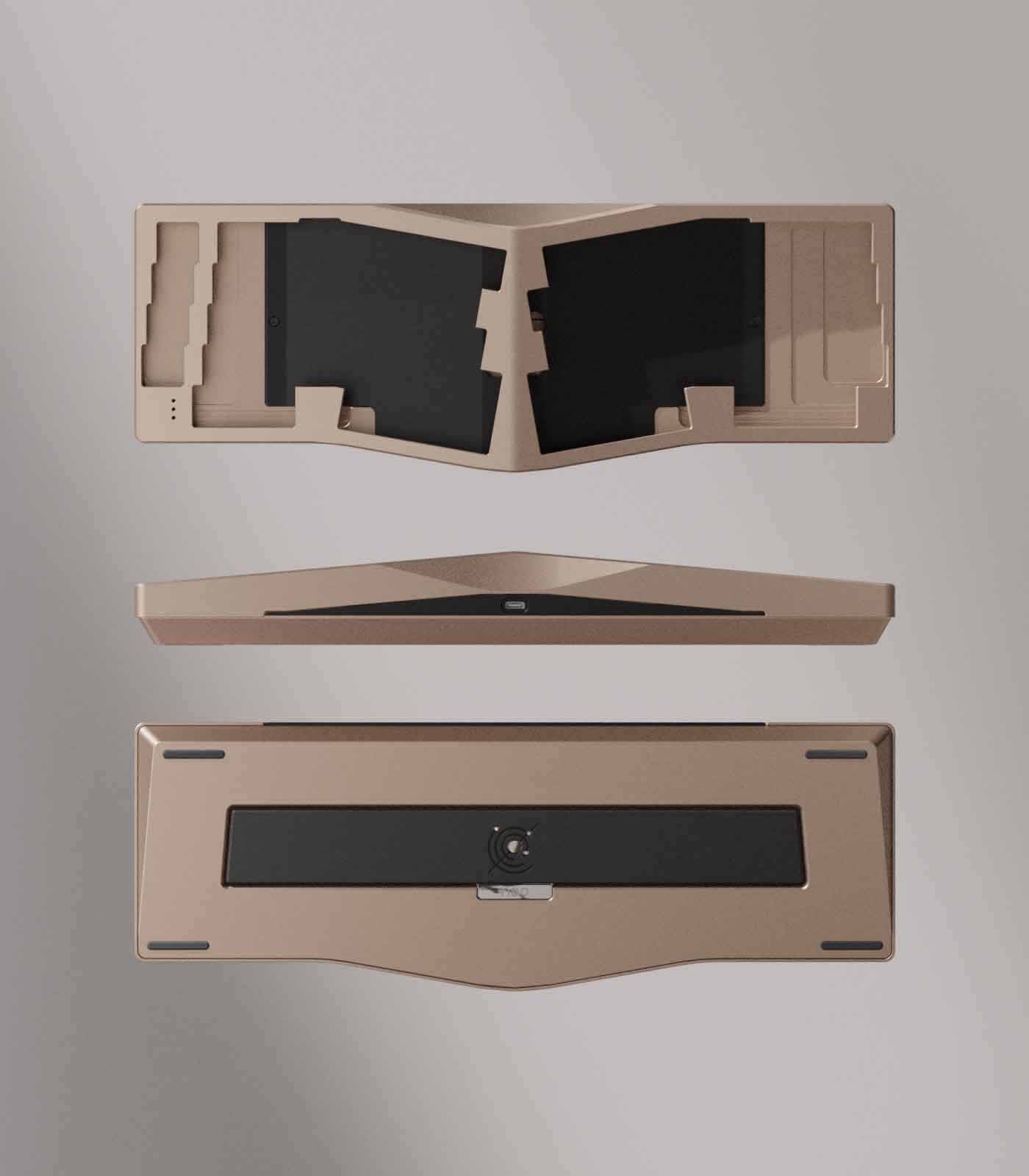

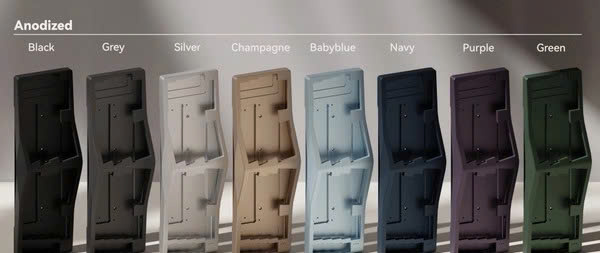

Tuỳ chọn màu case

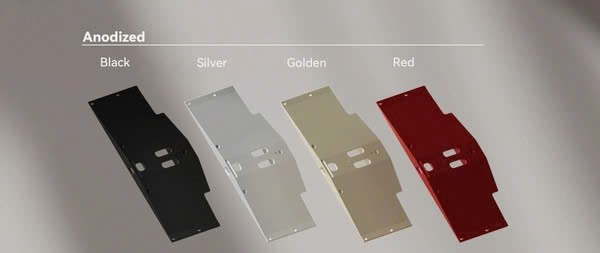

Tuỳ chọn loại tạ

Tuỳ chọn Kernel

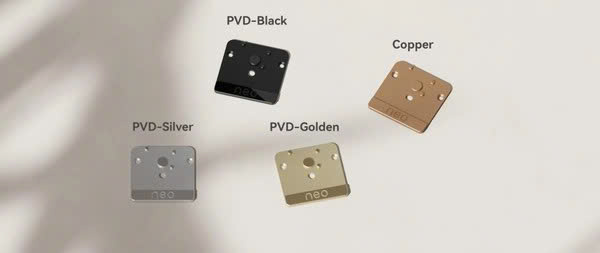

Tuỳ chọn Badge tạ

KIT CONTENTS

Case tùy chọn
- Khi chọn mua PCB 3 mode theo kit sẽ kèm theo 2 pin 2200 mAh
- Khi chọn mua PCB 1 mode (hotswap / solder) theo kit sẽ có foam ở vị trí lắp pin
Kernel tùy chọn
Tạ (weight) tùy chọn
Badge tùy chọn
PCB kit
- PCB tuỳ chọn
- PE sheet
- PCB foam
- PCB 3 mode sẽ có thêm dongle 2.4GHz
Plate tuỳ chọn
Poron case foam
PCB daughterboard, cổng kết nối từ (được lắp sẵn trên phím)
Gaskets
Feet cao su
Các miểng tản LED
4 case corner protectors (được lắp sẵn)

Quà tặng (không hỗ trợ thay thế đổi trả, gửi bù nếu có hỏng hóc, thiếu sót)

Túi đựng phím
Dây cáp USB Type-C
Dụng cụ tháo switch và keycap
1 set NeoStab (PCB clip-in)
