[Pre Order] Think 6.5 V3 - Clearance

Bàn phím Think 6.5 V3 là một KIT bàn phím custom chuyên sâu, full nhôm CNC, với layout 65% cân đối và đẹp mắt. Được thiết kế và hoàn thiện bởi Gray Studio, Think 6.5 V3 đã gây ấn tượng đến người dùng từ năm 2023 với mức giá khá cao (~ 9 triệu). Hiện tay, do đợt clear tồn kho, Think 6.5 V3 quay trở lại với 1 số option màu còn sót lại, với mức giá cực ấn tượng: ~3 triệu đồng.


Think6.5 v3

I. THÔNG TIN SẢN PHẨM

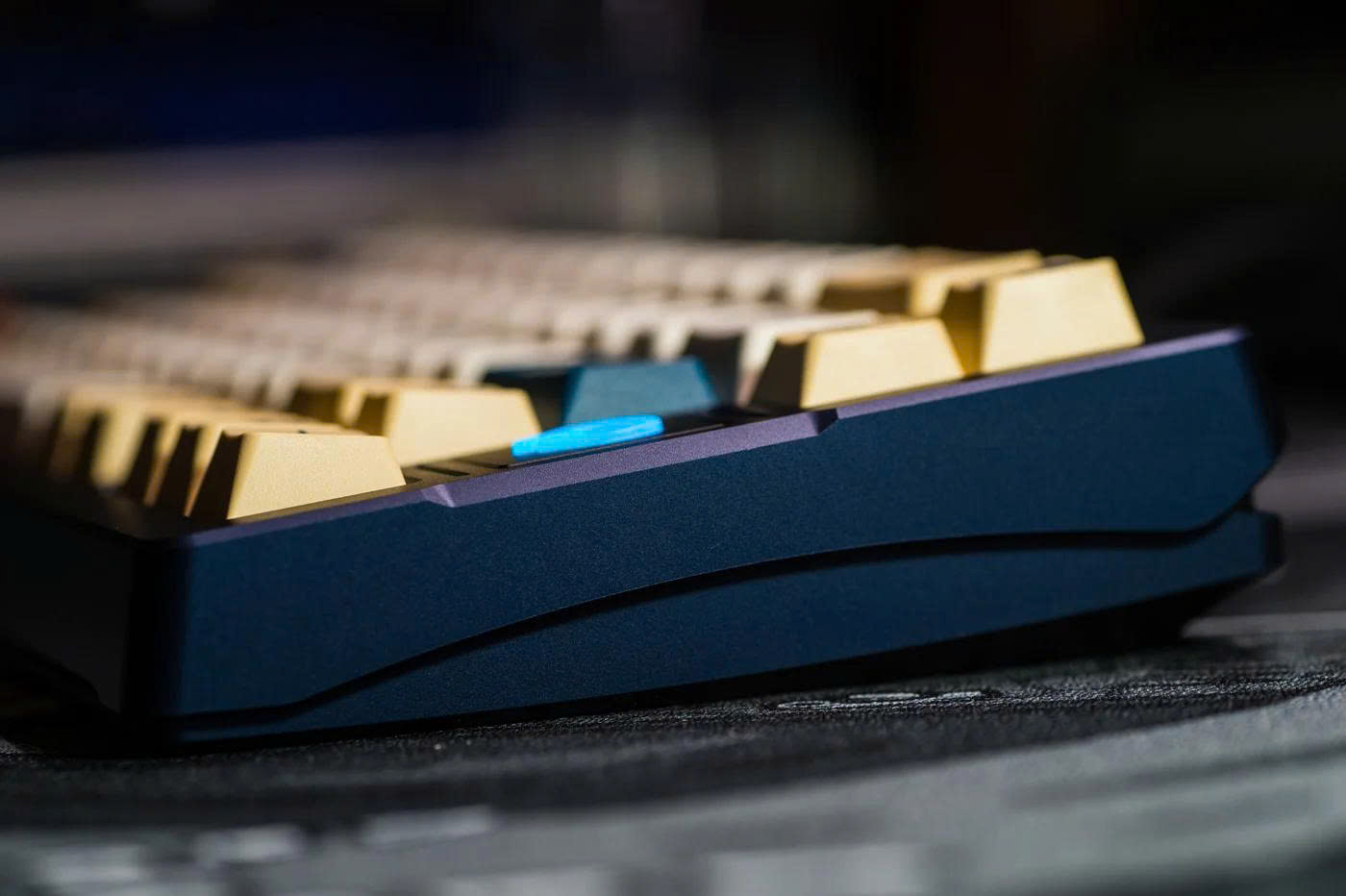

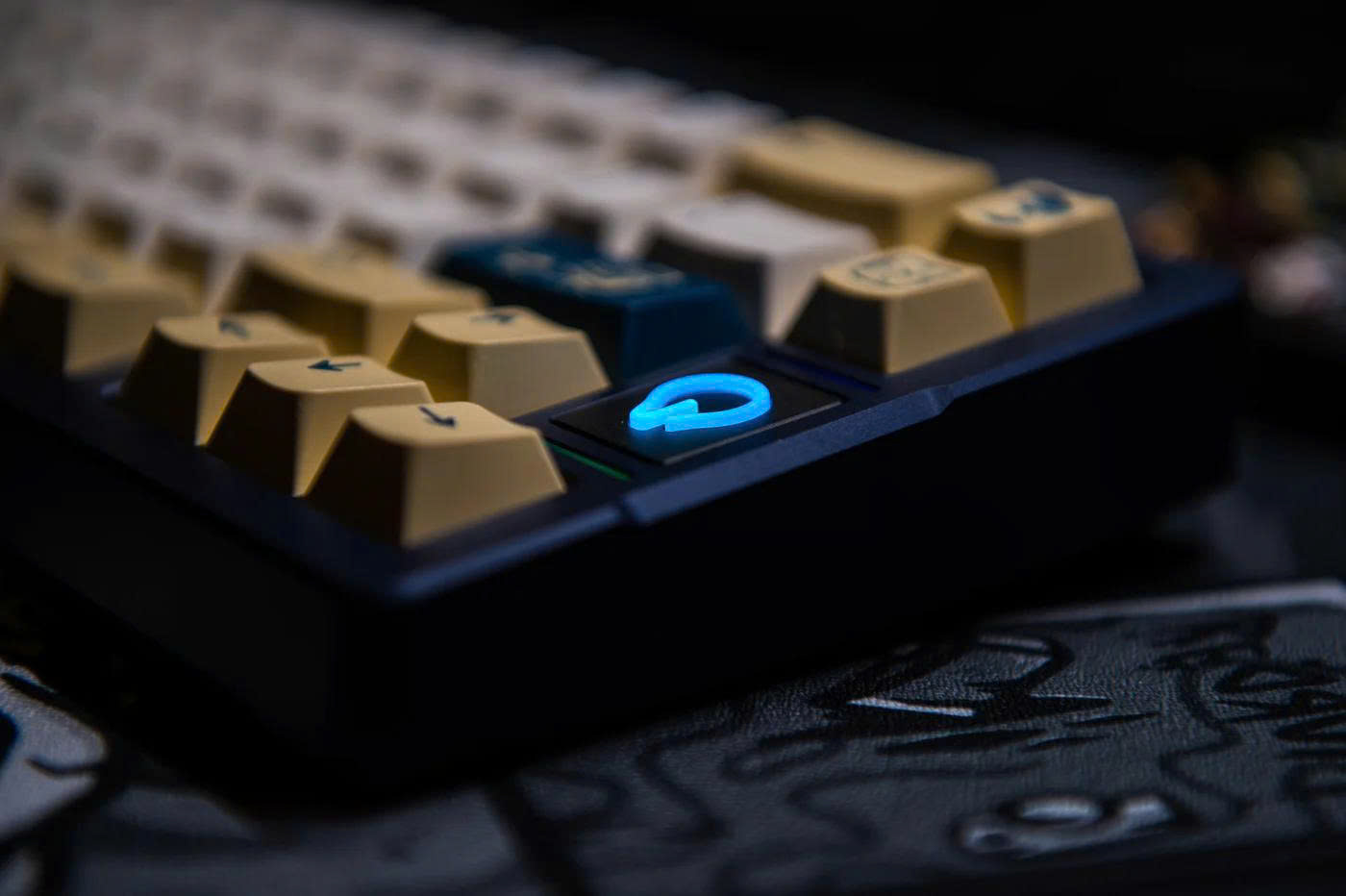

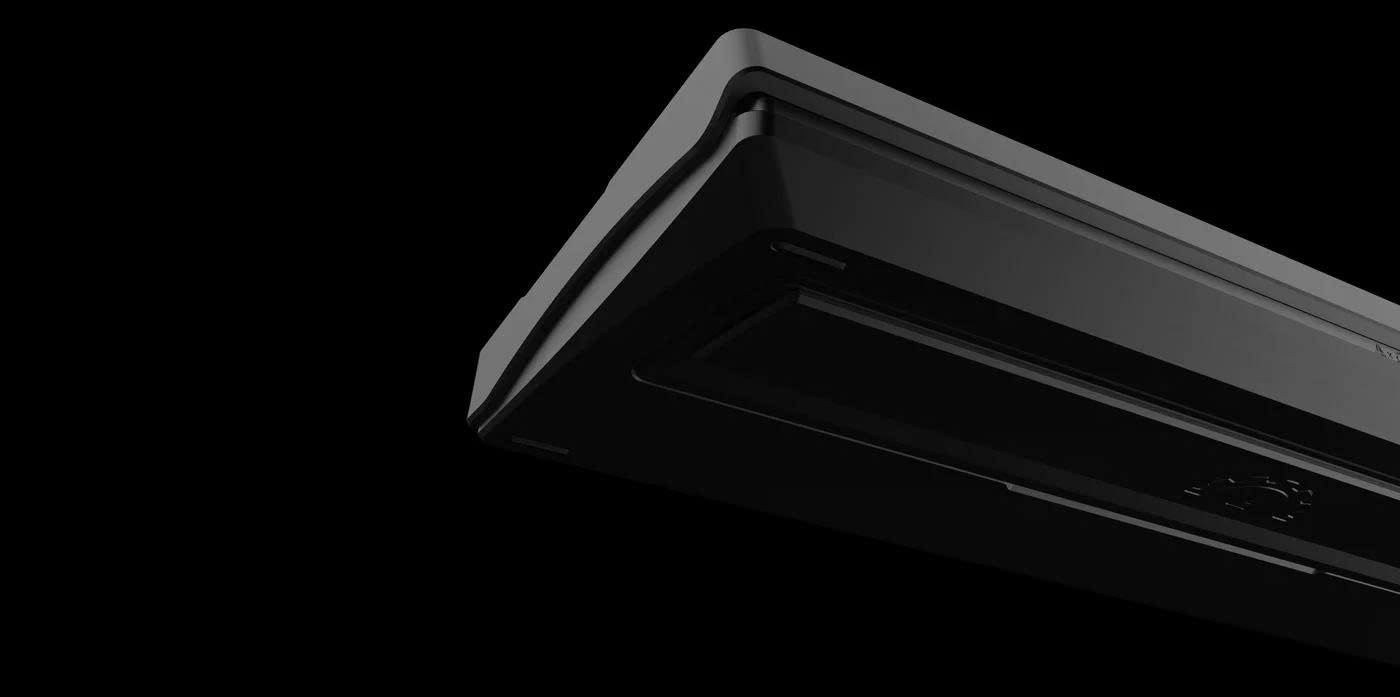

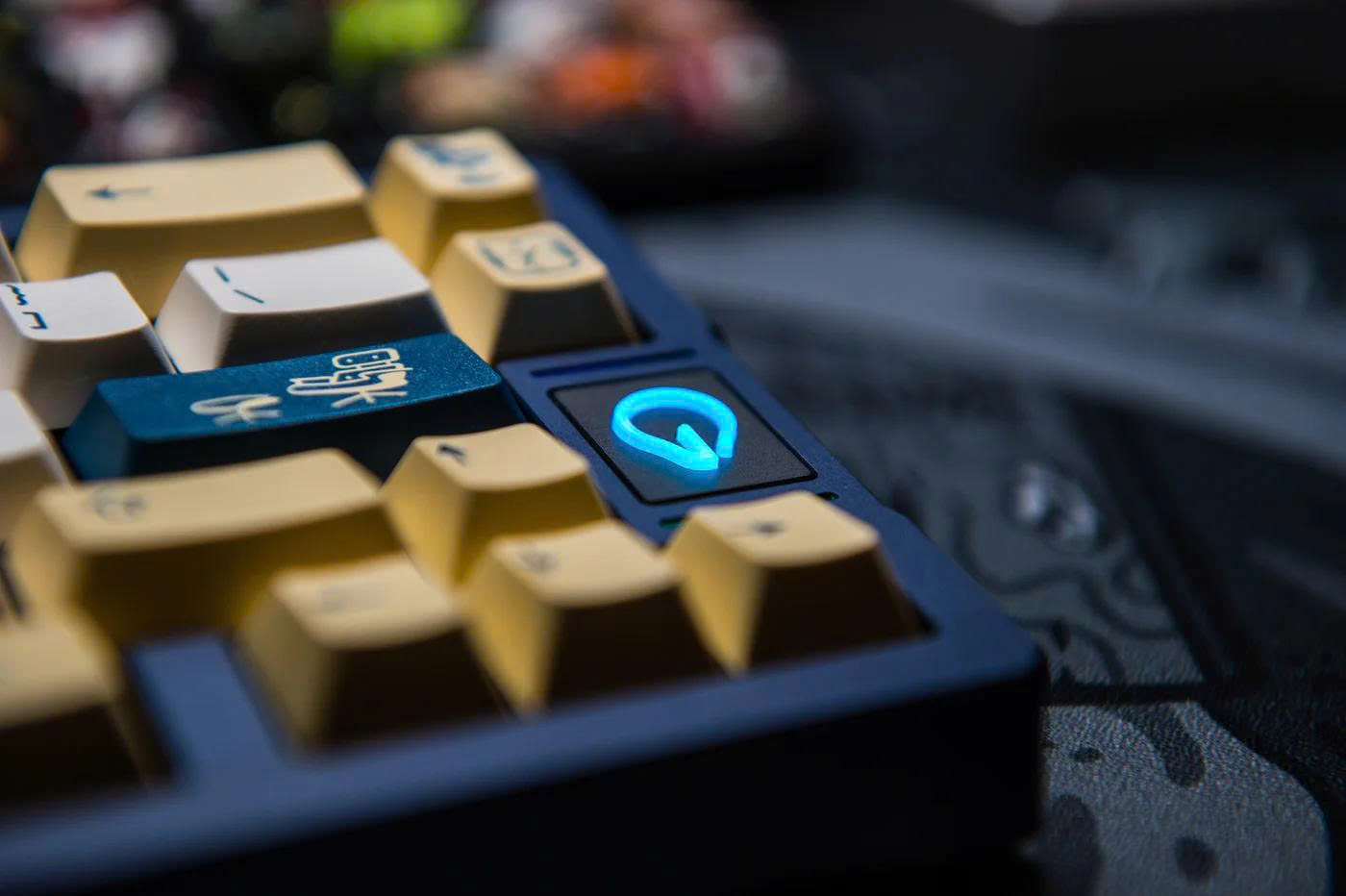

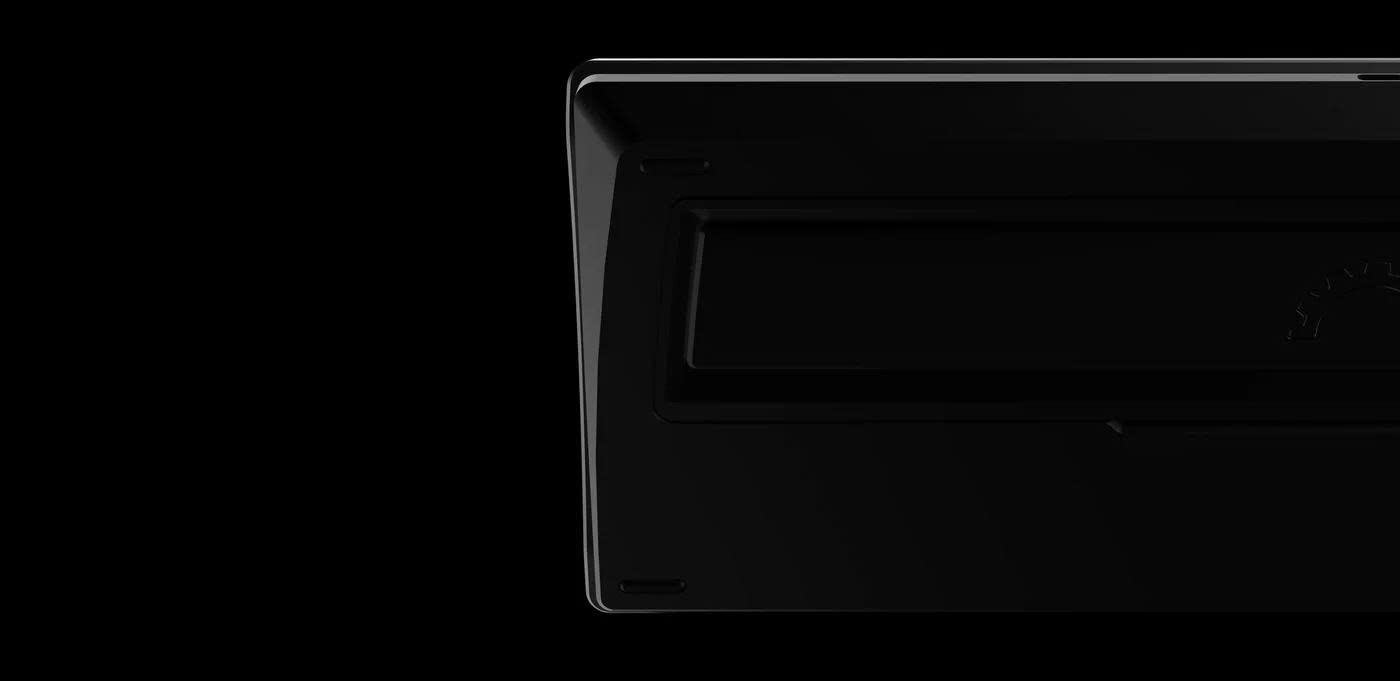

Mặt trước vẫn sử dụng thiết kế 2U cũ, và thiết kế bảng tên vẫn sử dụng hình dạng bóng đèn, chỉ thay đổi một chút để làm cho nó phẳng hơn và kết hợp thêm một chút hình dạng chữ G; đồng thời, hình bóng đèn sử dụng vật liệu PC để đảm bảo khả năng truyền ánh sáng, phần vỏ đáy đã được cập nhật với thiết kế tinh tế và nhỏ gọn hơn, sử dụng các đối trọng PVD kết hợp với khung đối trọng được anot hóa . Thiết kế độ dốc tiếp đất vẫn được giữ nguyên trên khung đối trọng.

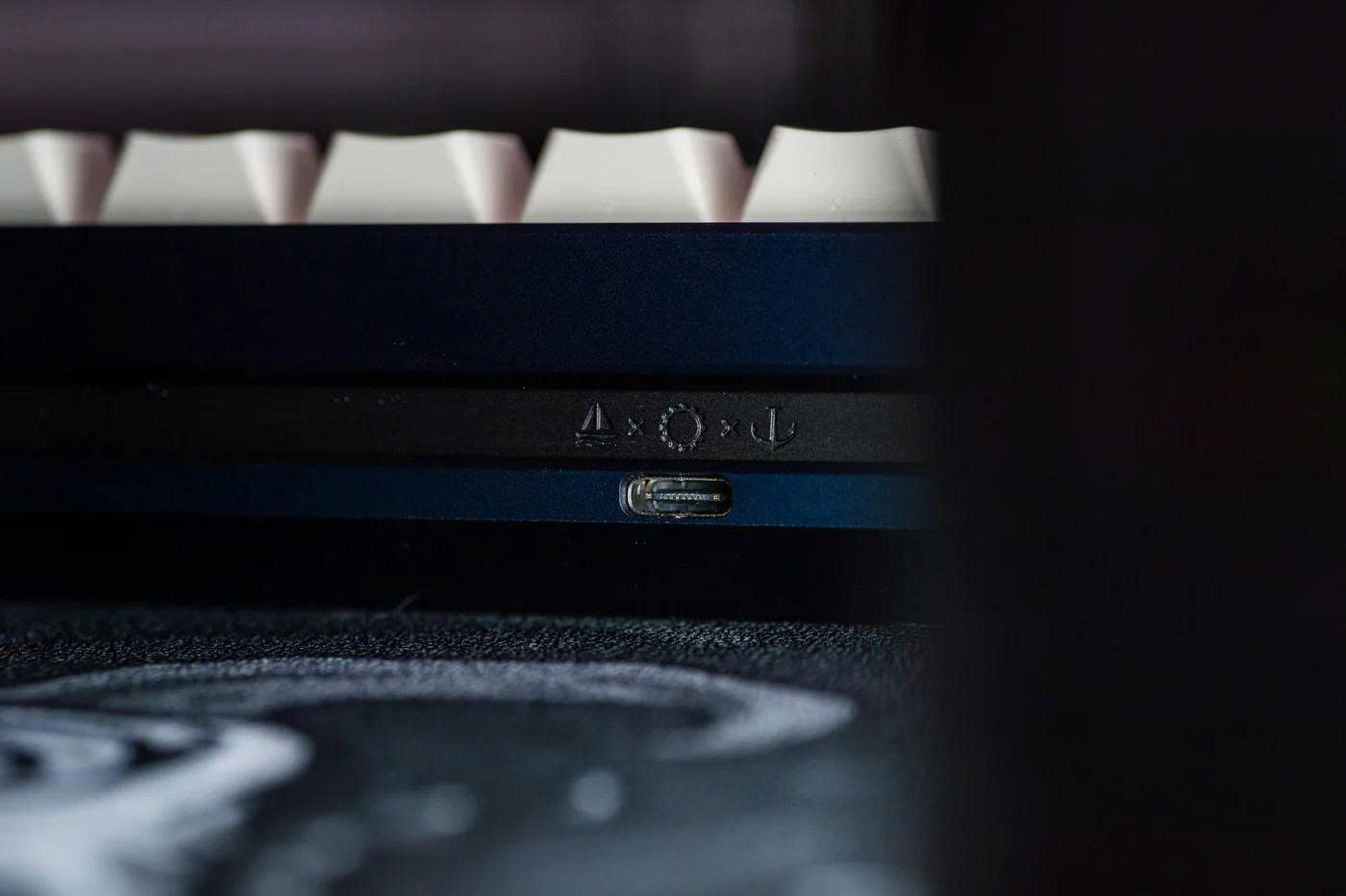

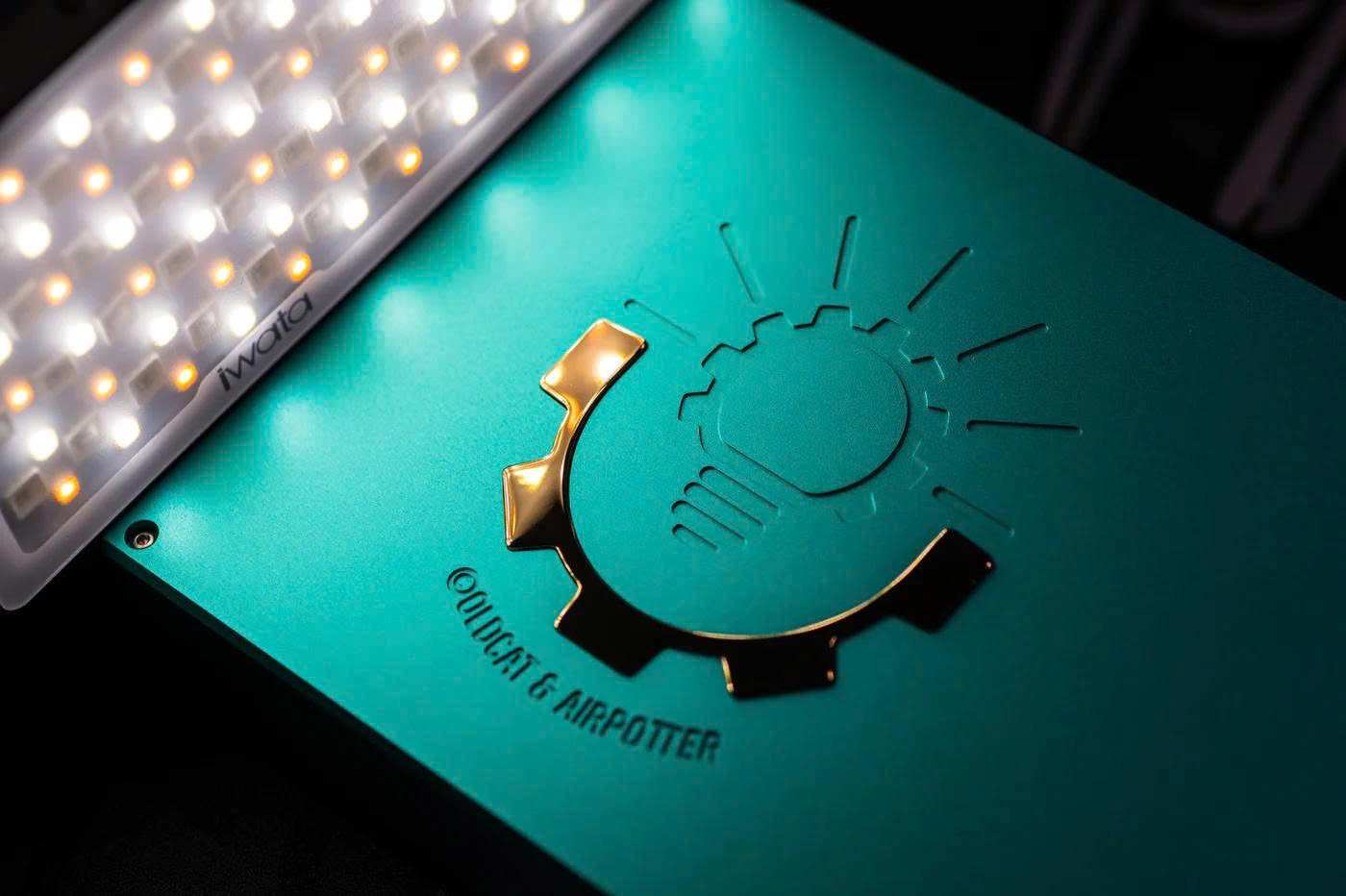

Để tăng cảm giác chiều sâu từ cả góc nhìn bên và phía sau, một tấm bảng tên kiểu Cybervoyager giống Space65 đã được thêm vào mặt sau của bàn phím, phân tách phần vỏ trên và dưới, tạo ra sự tương phản thị giác mạnh mẽ hơn.

Thiết kế lớp lót bên trong không thay đổi đáng kể với bản thiết kế cũ, thiết kế cũ chỉ đơn giản là được tái sử dụng.Do Think6.5 v3 không có tấm đỡ giữa, nó sử dụng cấu trúc không cần vít thông thường để cố định nắp trên và nắp dưới vào cạnh bên.

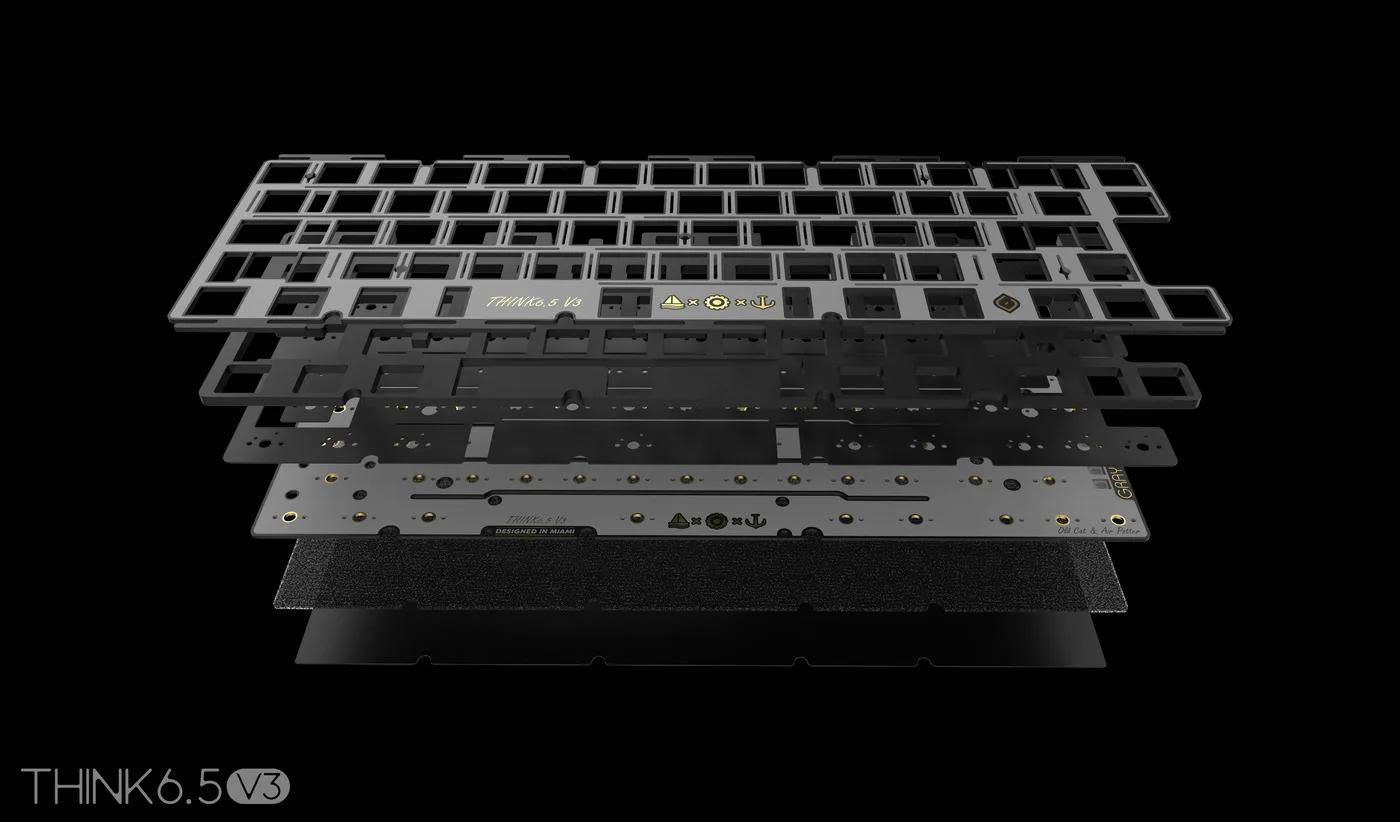

Cấu trúc lớp lót bên trong
Mạch in (PCB) hỗ trợ cả tùy chọn có rãnh và không có rãnh; băng keo che phủ được bao gồm và có thể sử dụng khi cần thiết.

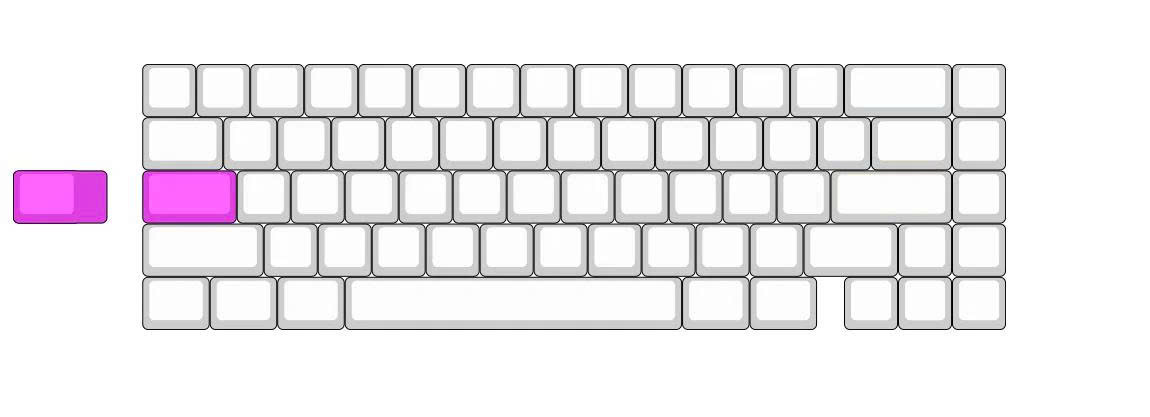

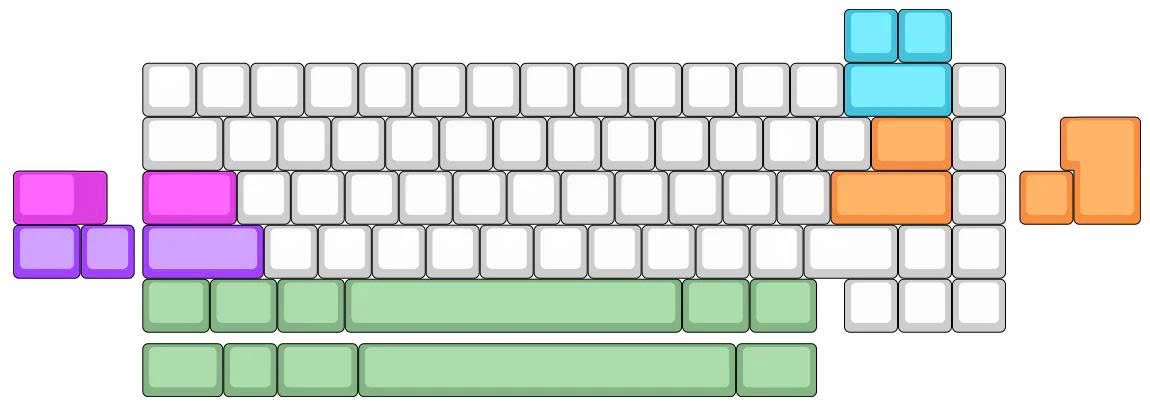

Layout PCB Hotswap

Layout PCB Solder

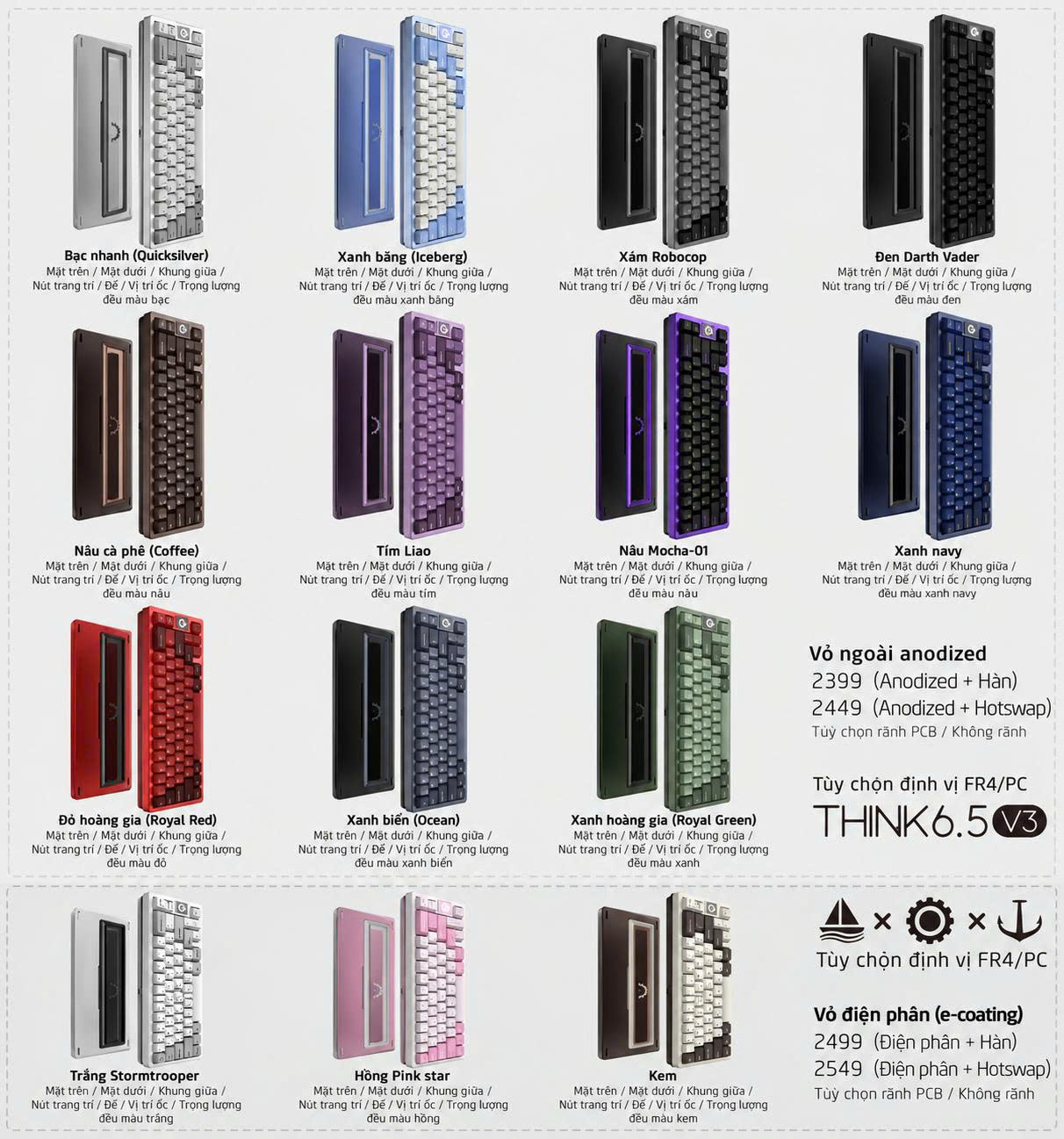

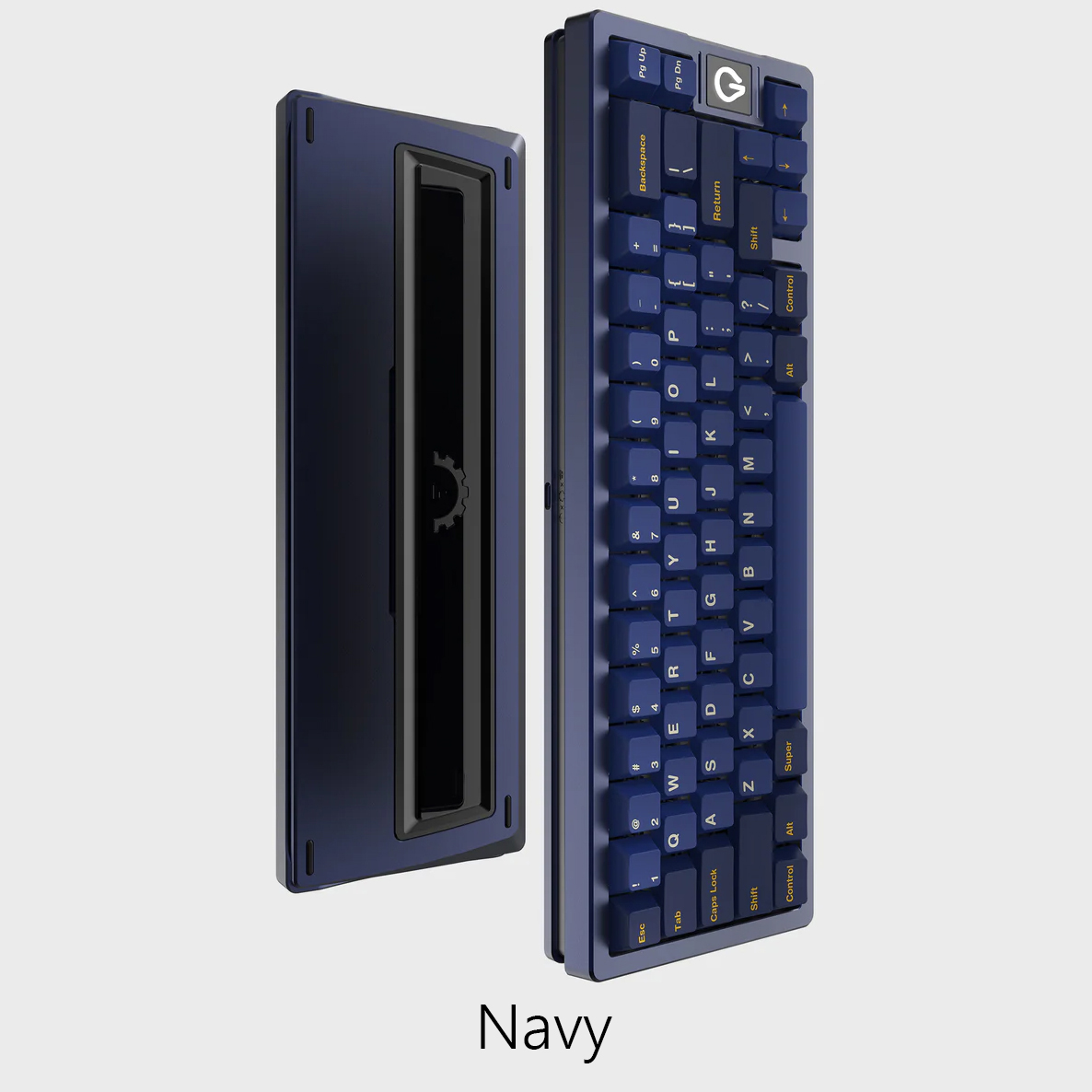

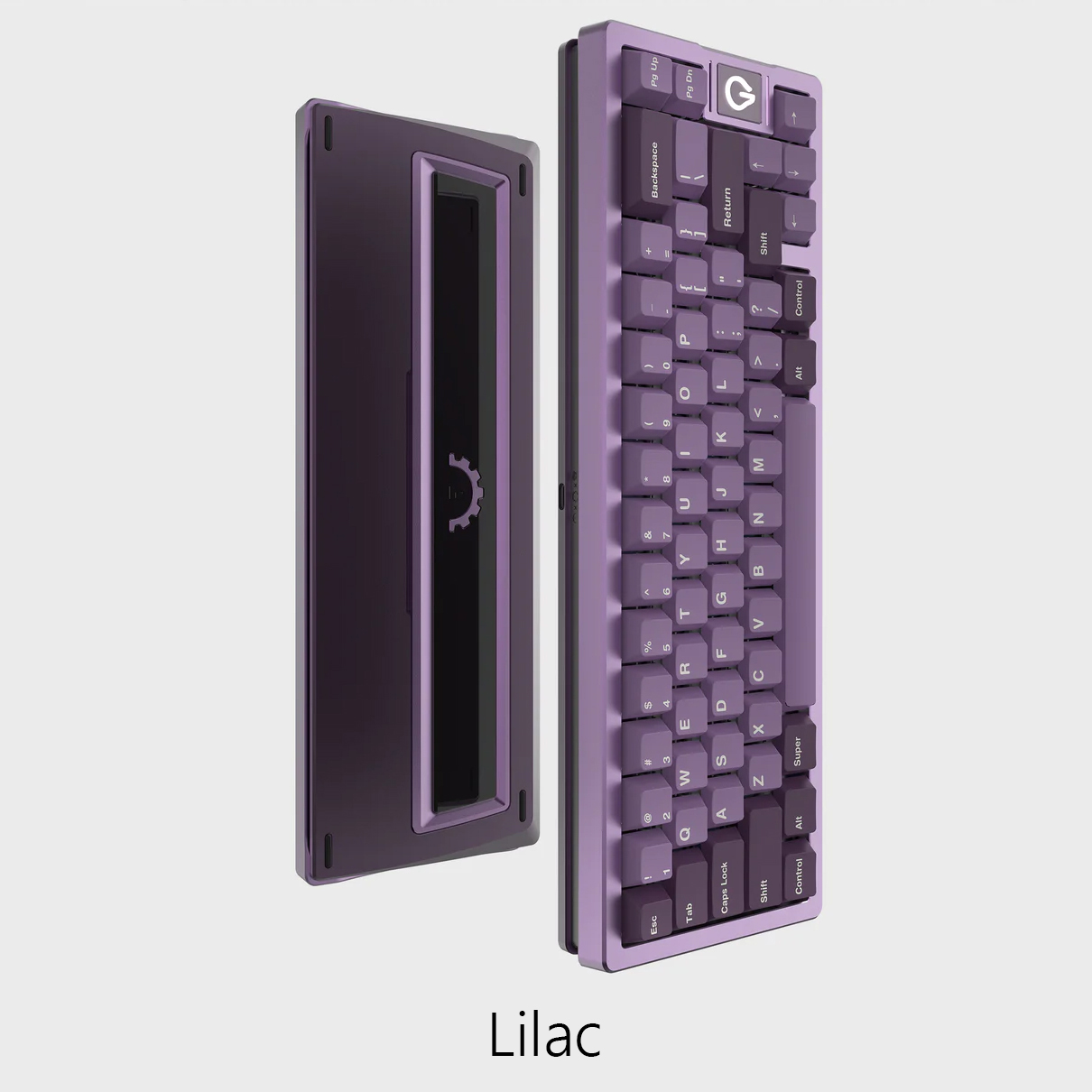

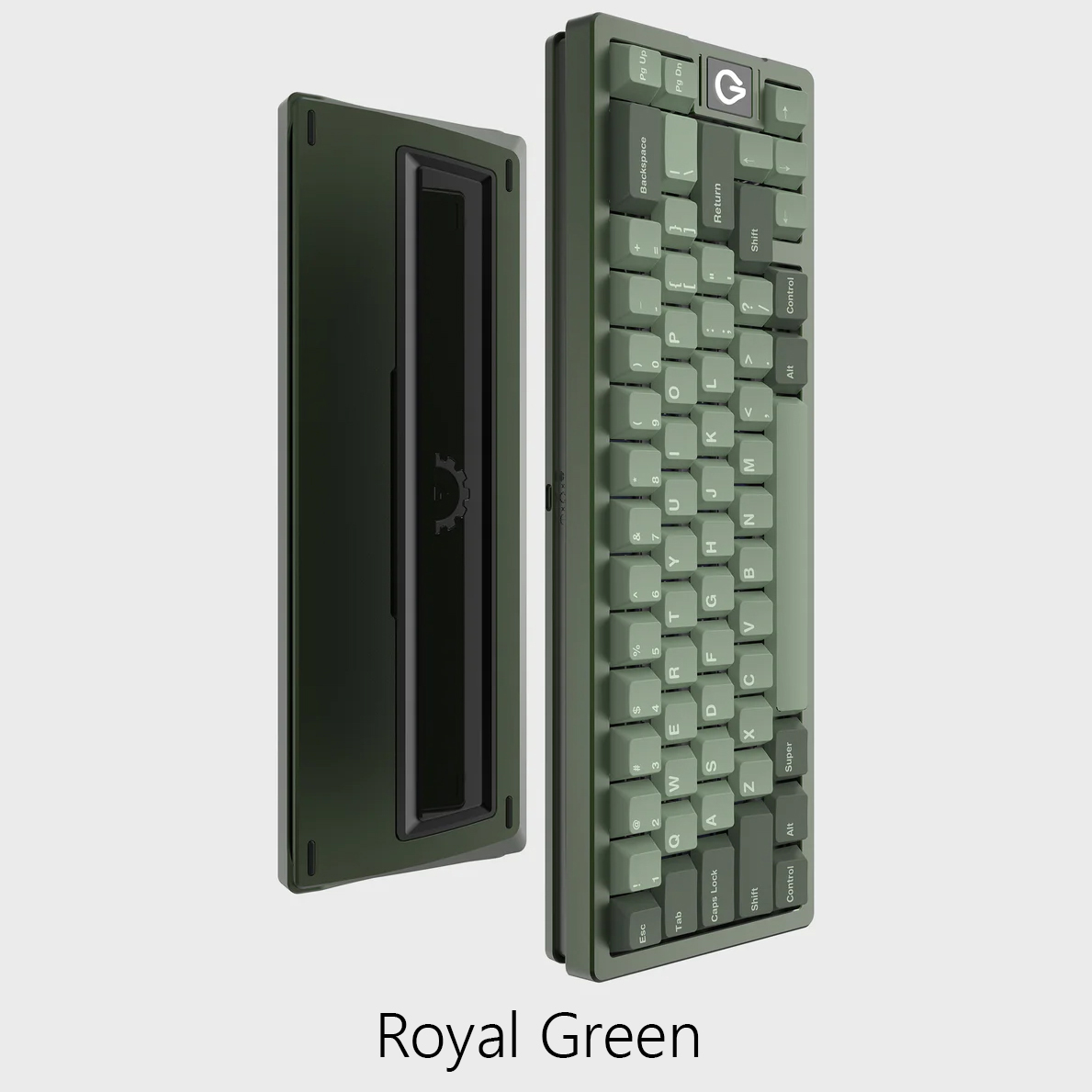

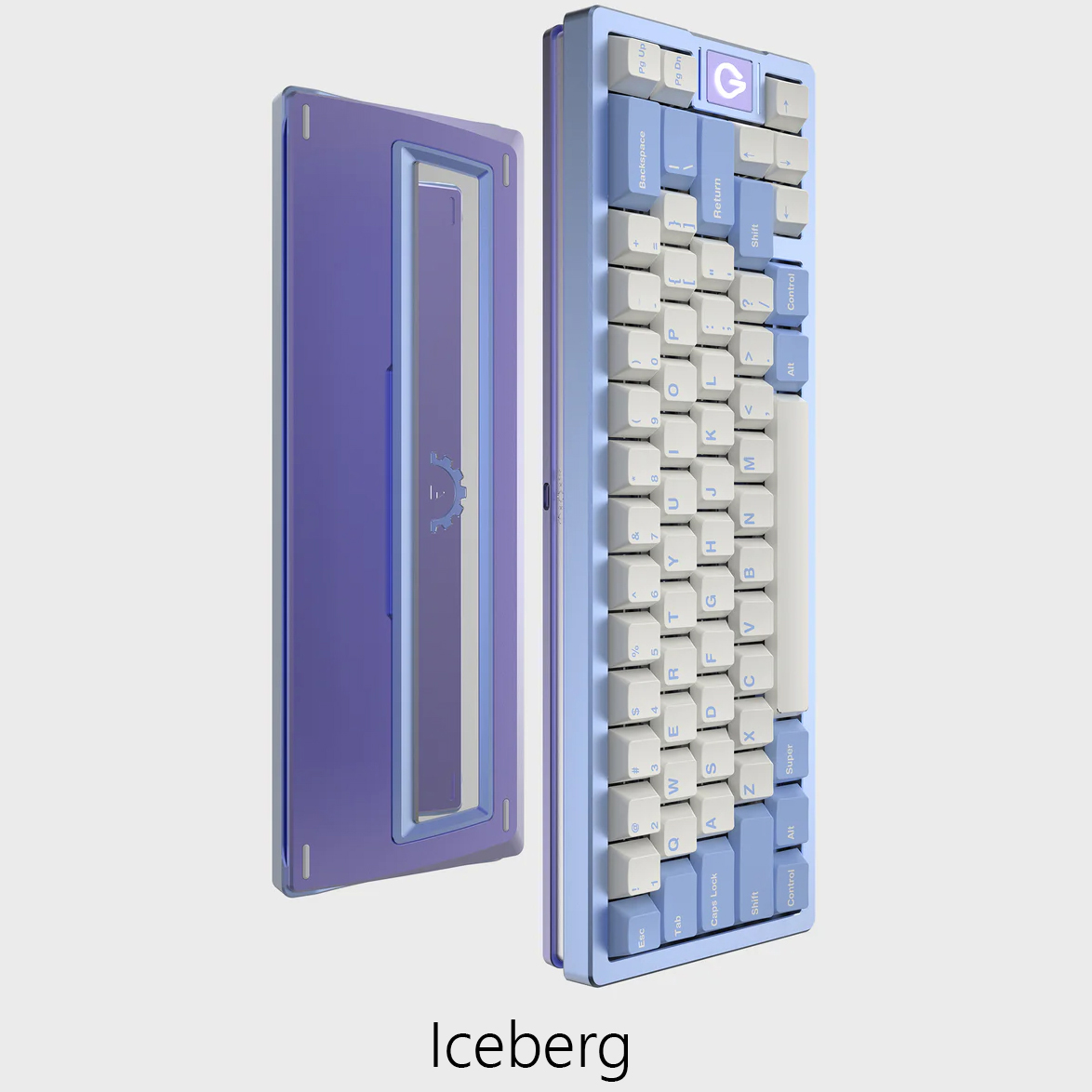

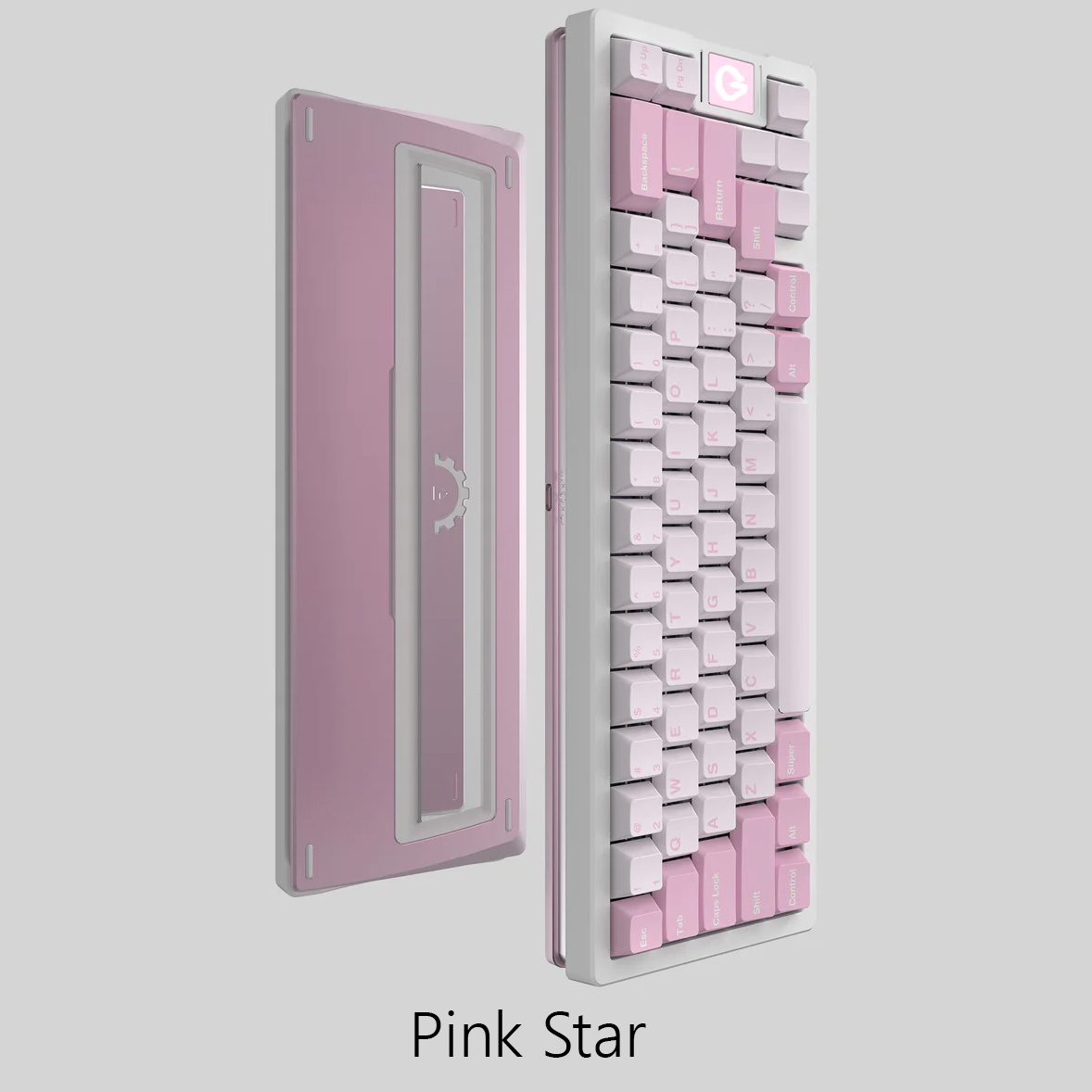

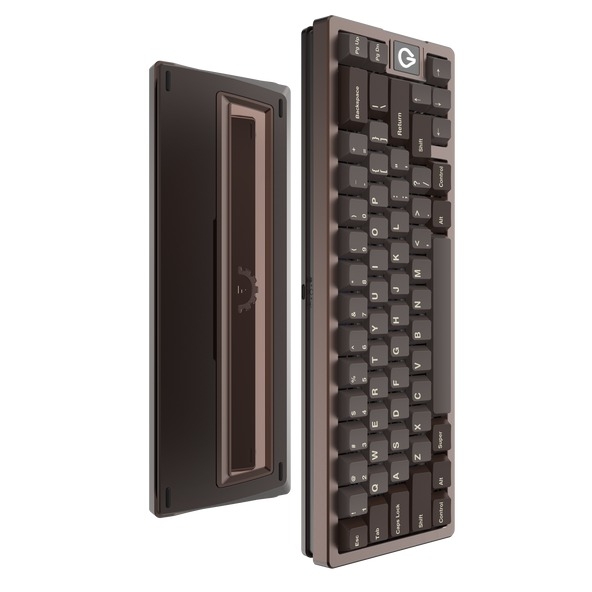

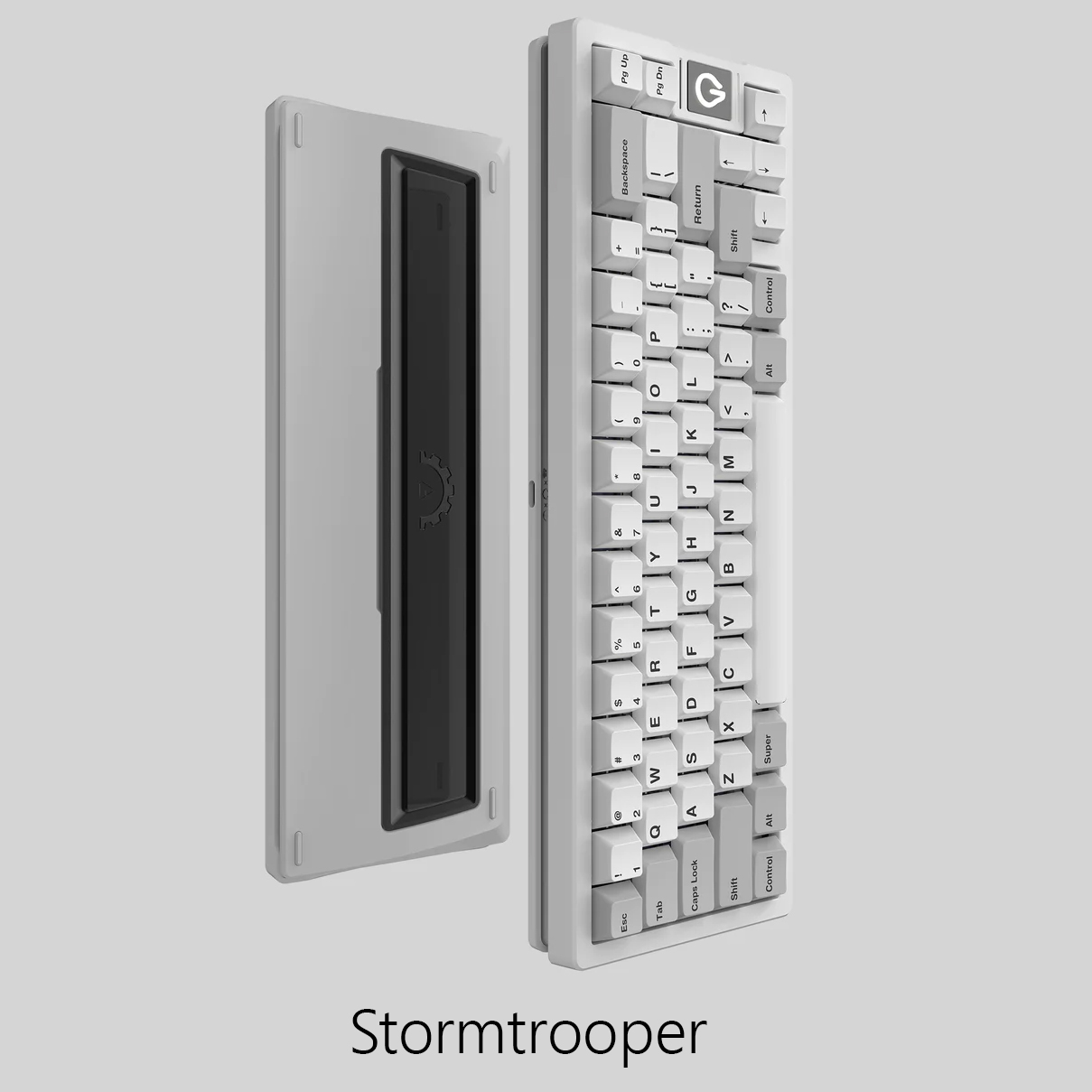

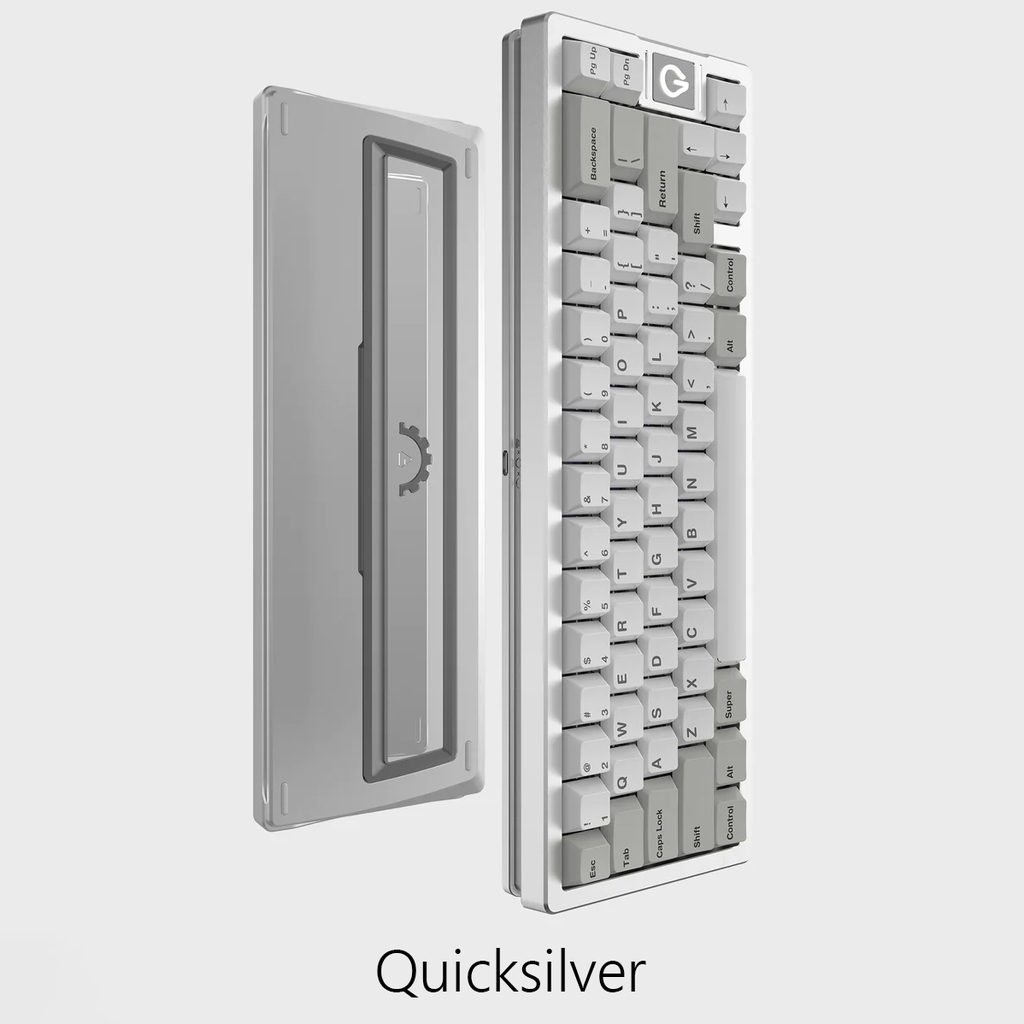

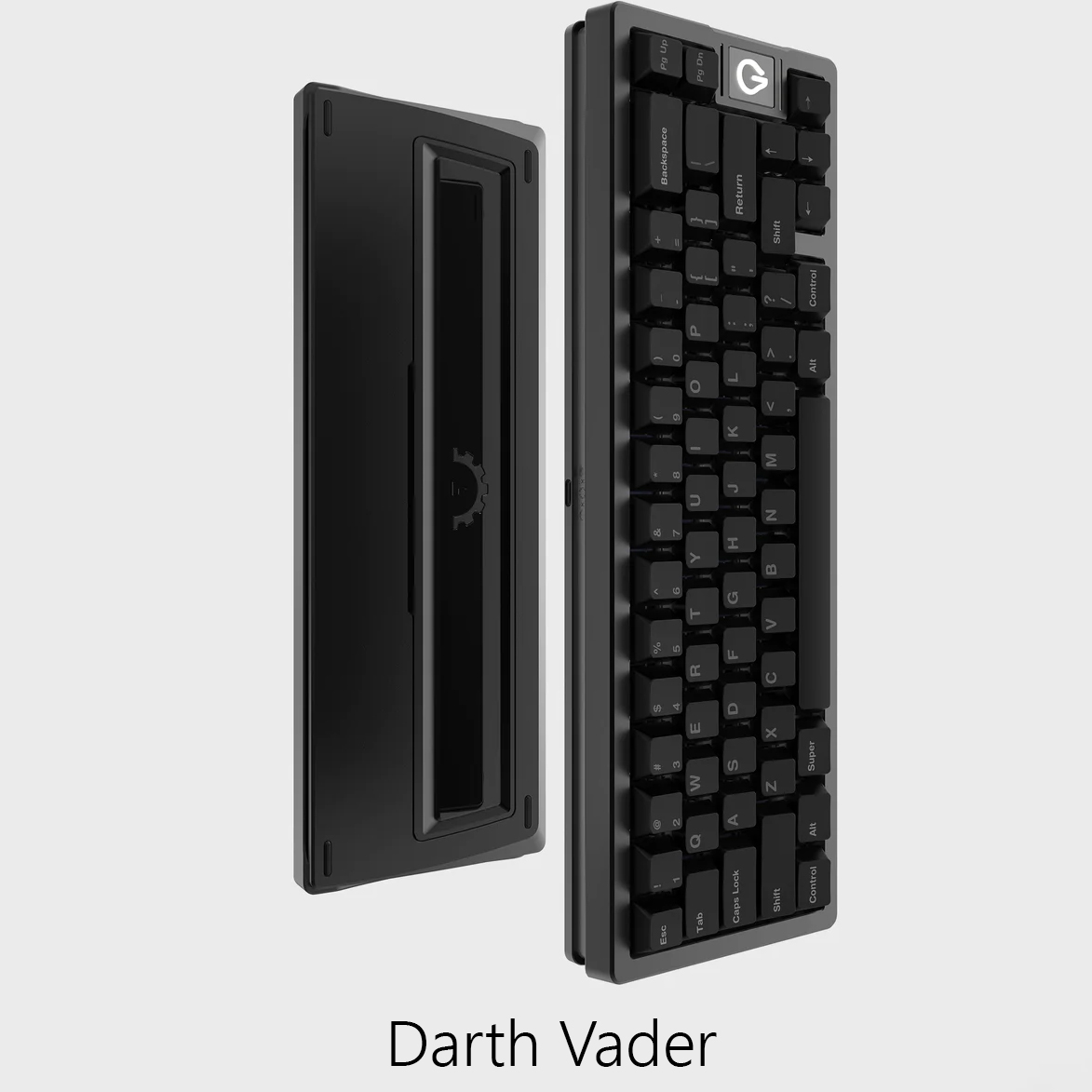

Các Phối Màu

II.THÔNG SỐ KỸ THUẬT BÀN PHÍM THINK6.5 V3

1. Chất liệu vỏ (Case & Weight)

• Vỏ bàn phím sử dụng nhôm 6063 tùy chỉnh.

• Bề mặt hoàn thiện bằng công nghệ Anodized (Anode hóa) hoặc E-coating (Sơn điện di).

• Tạ (Weight) làm từ thép không gỉ, hoàn thiện Mirror PVD (PVD bóng gương).

2. Layout & Thiết kế

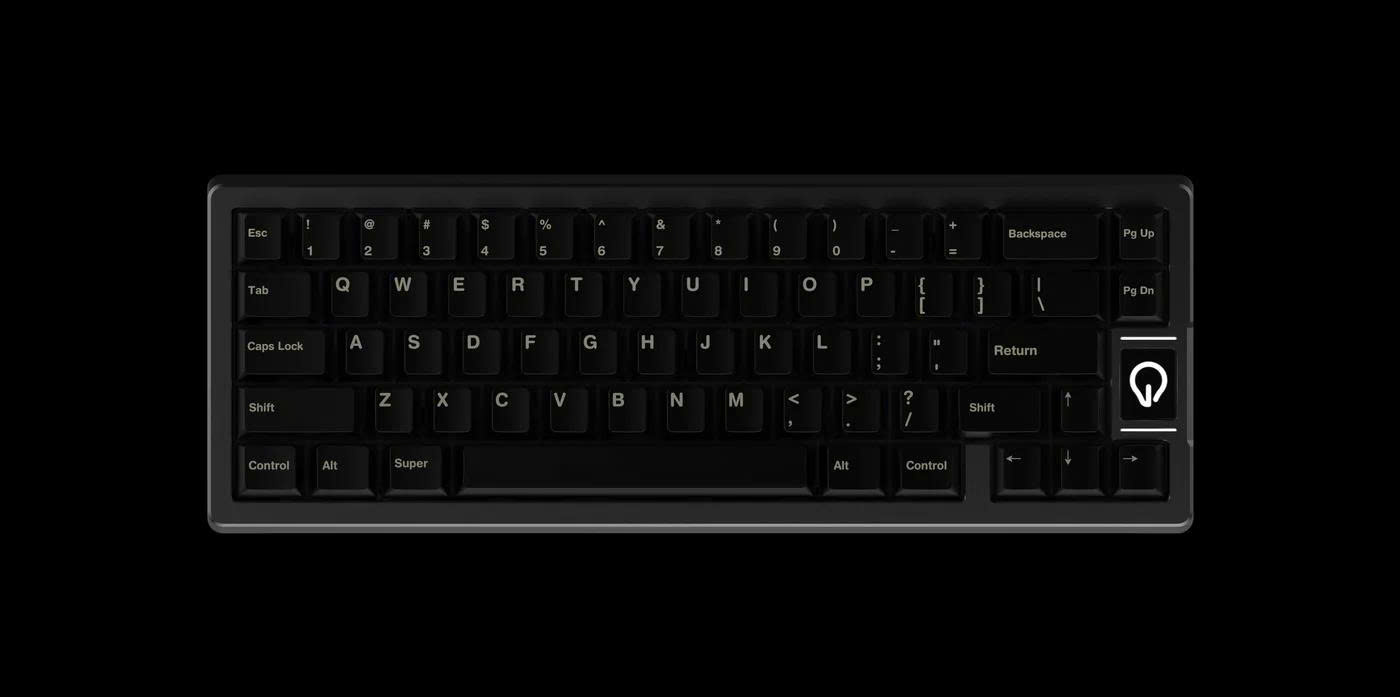

• Layout 65%.

• Nameplate trang trí kích thước 2U.

• Chiều cao mặt trước (Front Height): 19.5mm.

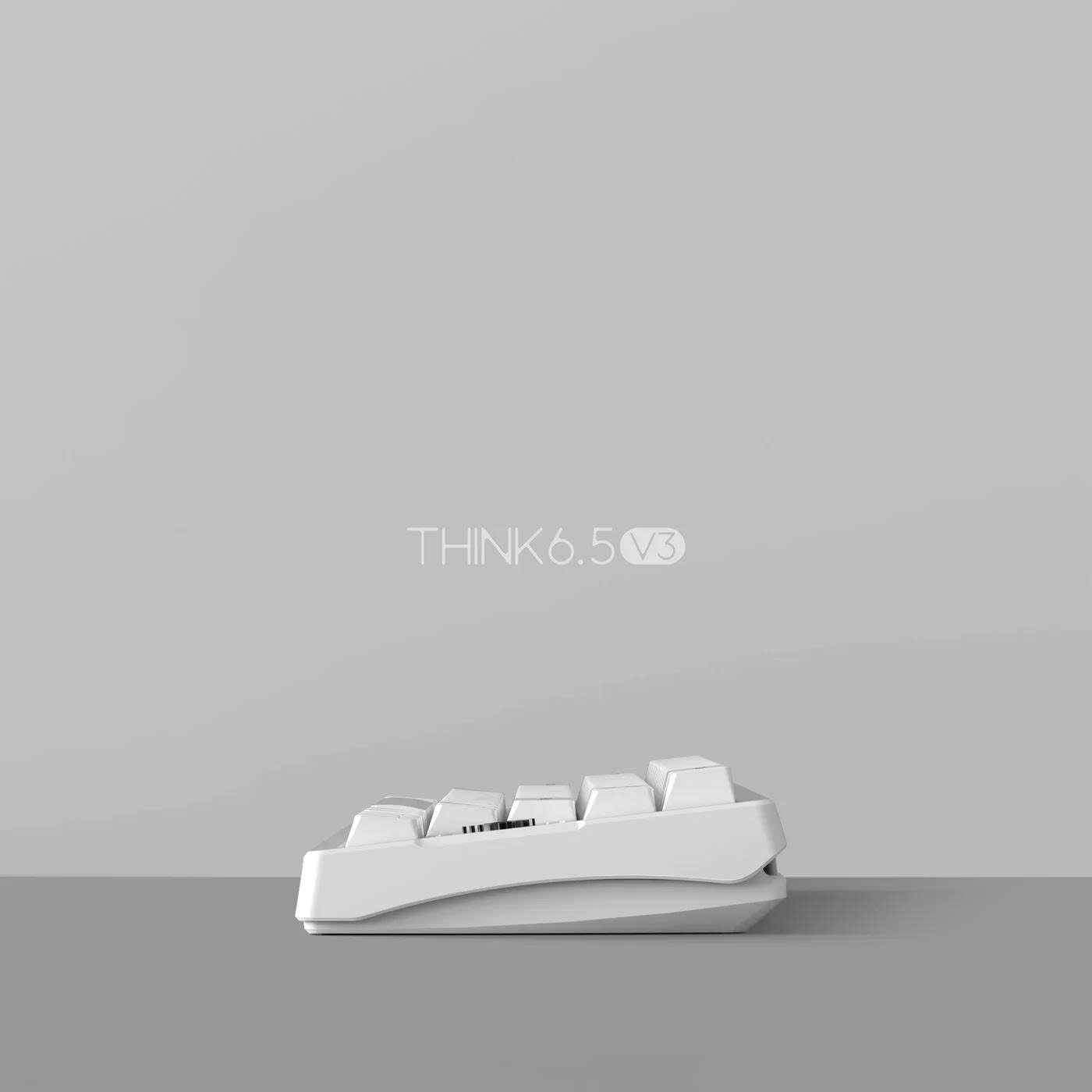

• Góc nghiêng gõ phím (Typing Angle): 6.5°.

3. Kết cấu (Mounting Structure)

• Sử dụng kết cấu Leaf Spring + Gasket Mount.

• Cơ chế tương tự bàn phím Space65 III.

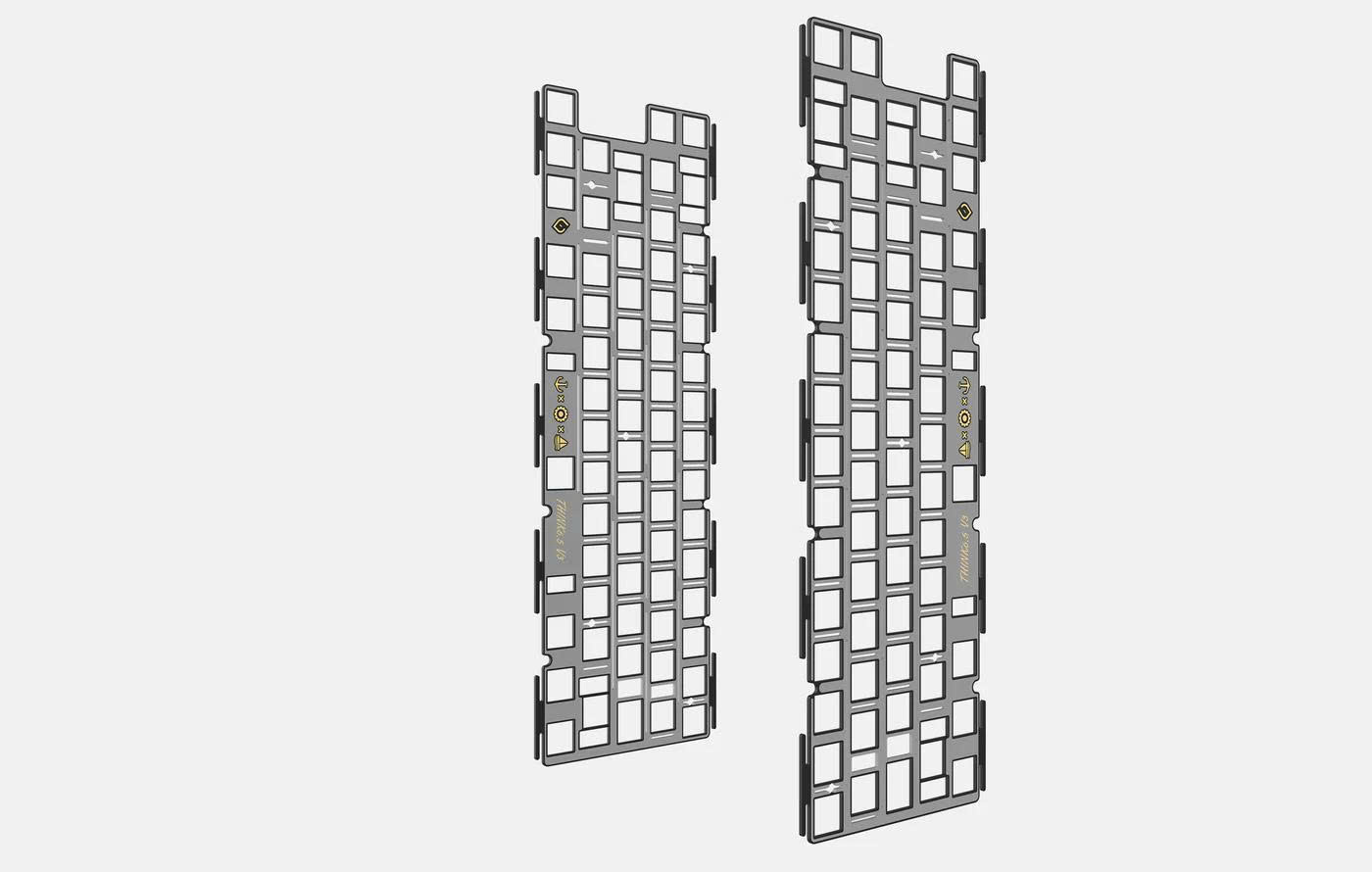

4. Plate (Tấm định vị switch)

• Hai tùy chọn chất liệu: FR4

• File thiết kế Plate sẽ được công khai (Open-source) sau khi kết thúc Group Buy.

5. PCB (Bo mạch)

• Thiết kế PCB tách rời với Daughterboard.

• Độ dày PCB chính: 1.2mm.

• Hai tùy chọn: Hotswap (thay switch không cần hàn) Flex Cut

• Sử dụng lớp mực phủ PCB tùy chỉnh (Custom PCB Ink).

• PCB thiết kế Single-mode (một chế độ kết nối).

• Tích hợp bảo vệ chống tĩnh điện ESD.

• Hỗ trợ firmware QMK, VIA và VIAL.

6. Hệ thống tiêu âm (Dampening System)

• Foam kẹp giữa Plate và PCB (Plate Foam): dày 3.5mm, chất liệu foam tùy chỉnh.

• IXPE Switch Pad: dày 0.5mm, lót dưới switch.

• Silicone Foam tiêu âm: dày 2mm, chất liệu silicone foam tùy chỉnh.

• Bottom Foam chống tĩnh điện: dày 0.5mm, lót đáy case.

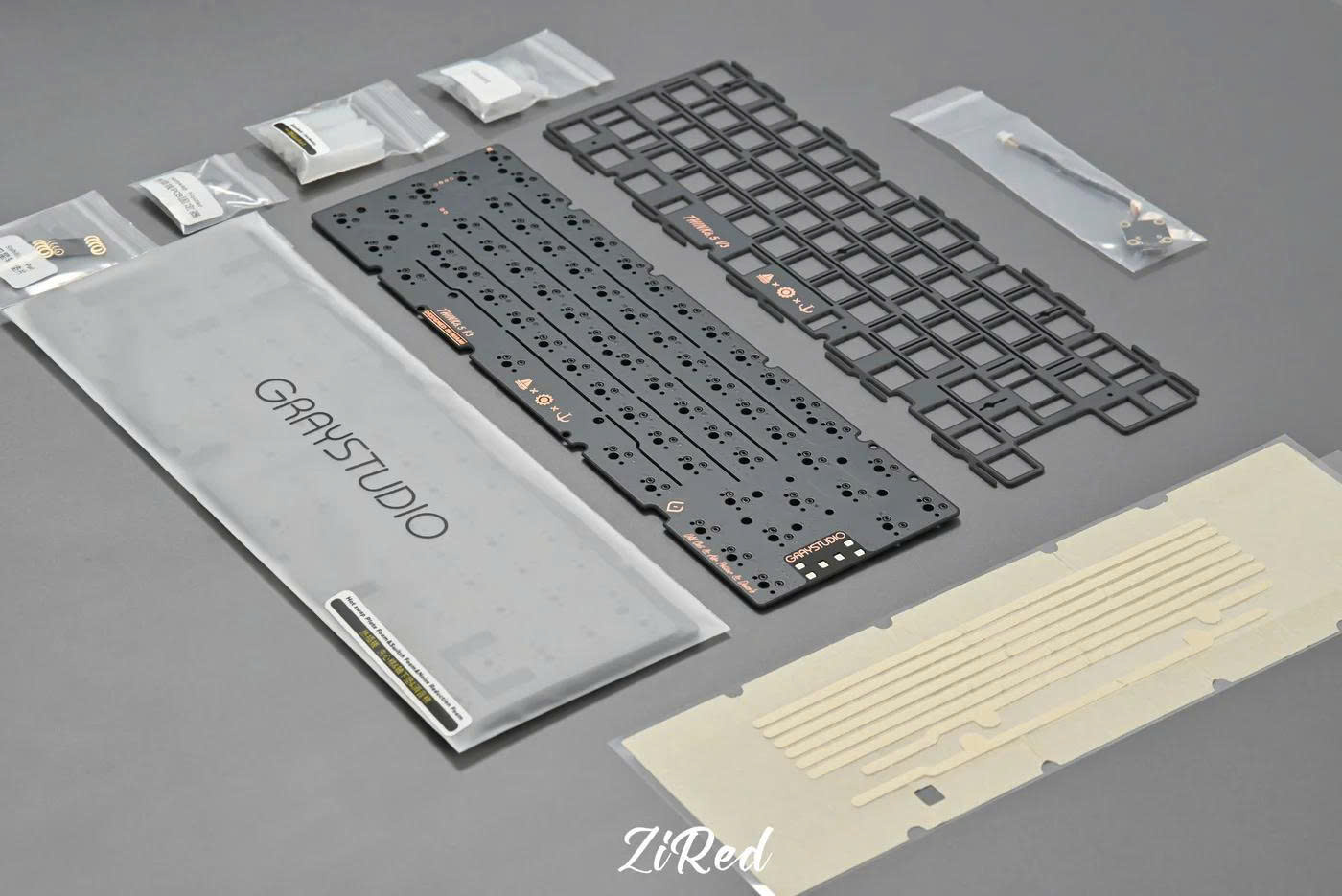

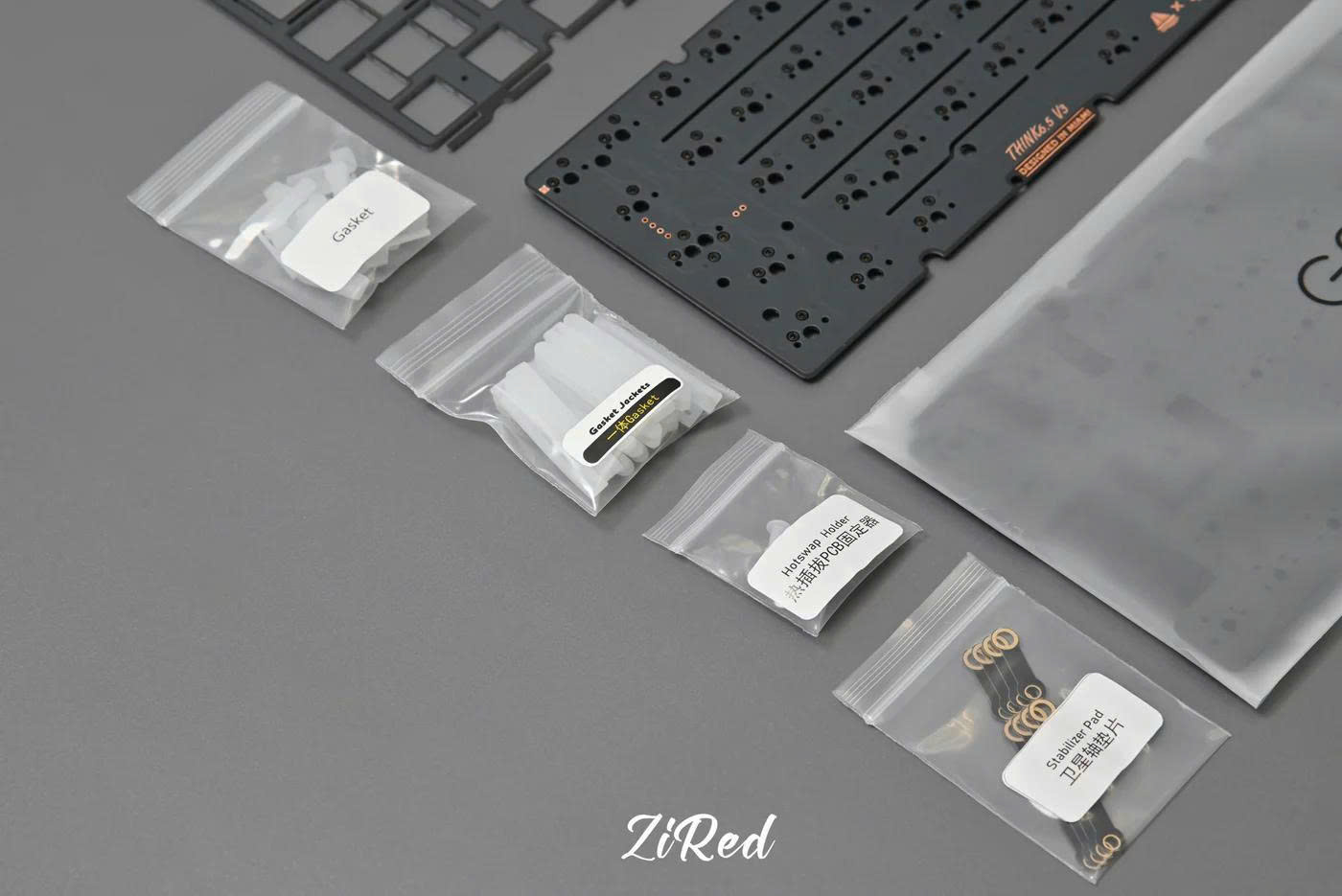

III. BỘ SẢN PHẨM BAO GỒM

• Vỏ bàn phím (Case), bao gồm:

  • Nắp trên (Top Case)

  • Nắp dưới (Bottom Case)

  • Bảng tên trang trí (Nameplate)

  • Tạ đối trọng (Weight)

  • Khung tạ đối trọng (Weight Frame)

  • Dải trang trí bên hông (Side Strip)

• Tấm định vị switch (Plate)

• Foam kẹp giữa Plate và PCB (Plate Foam)

• Miếng lót dưới switch (IXPE Switch Pad)

• Bo mạch PCB

• Foam tiêu âm đáy (Bottom Foam)

• Miếng lót đáy cách điện (Insulation Pad)

• Băng keo che (Masking Tape)

• Gasket (Miếng đệm Gasket)

• Chân đế bàn phím (Feet)

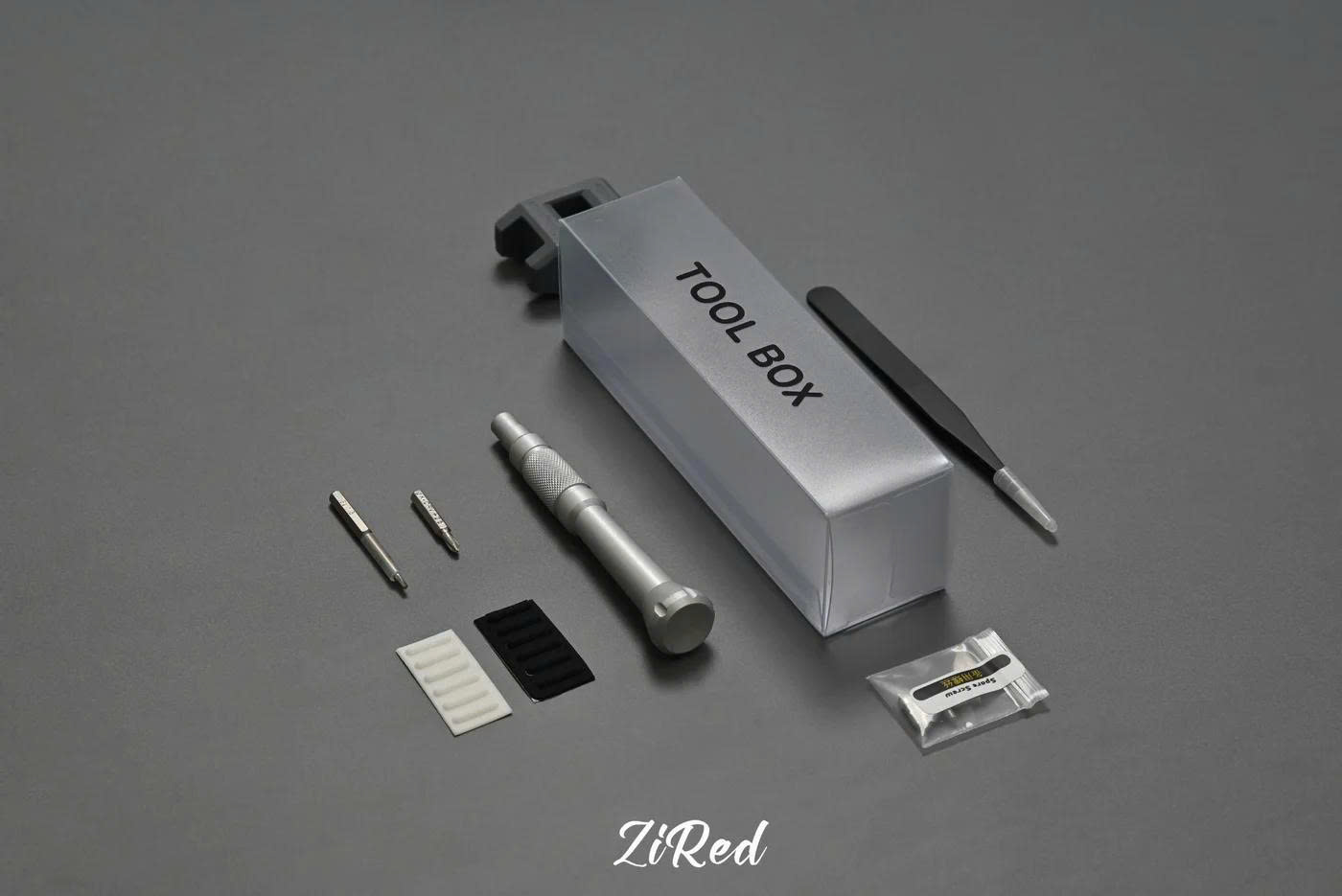

• Bộ dụng cụ lắp ráp (tua vít, nhíp, v.v.)

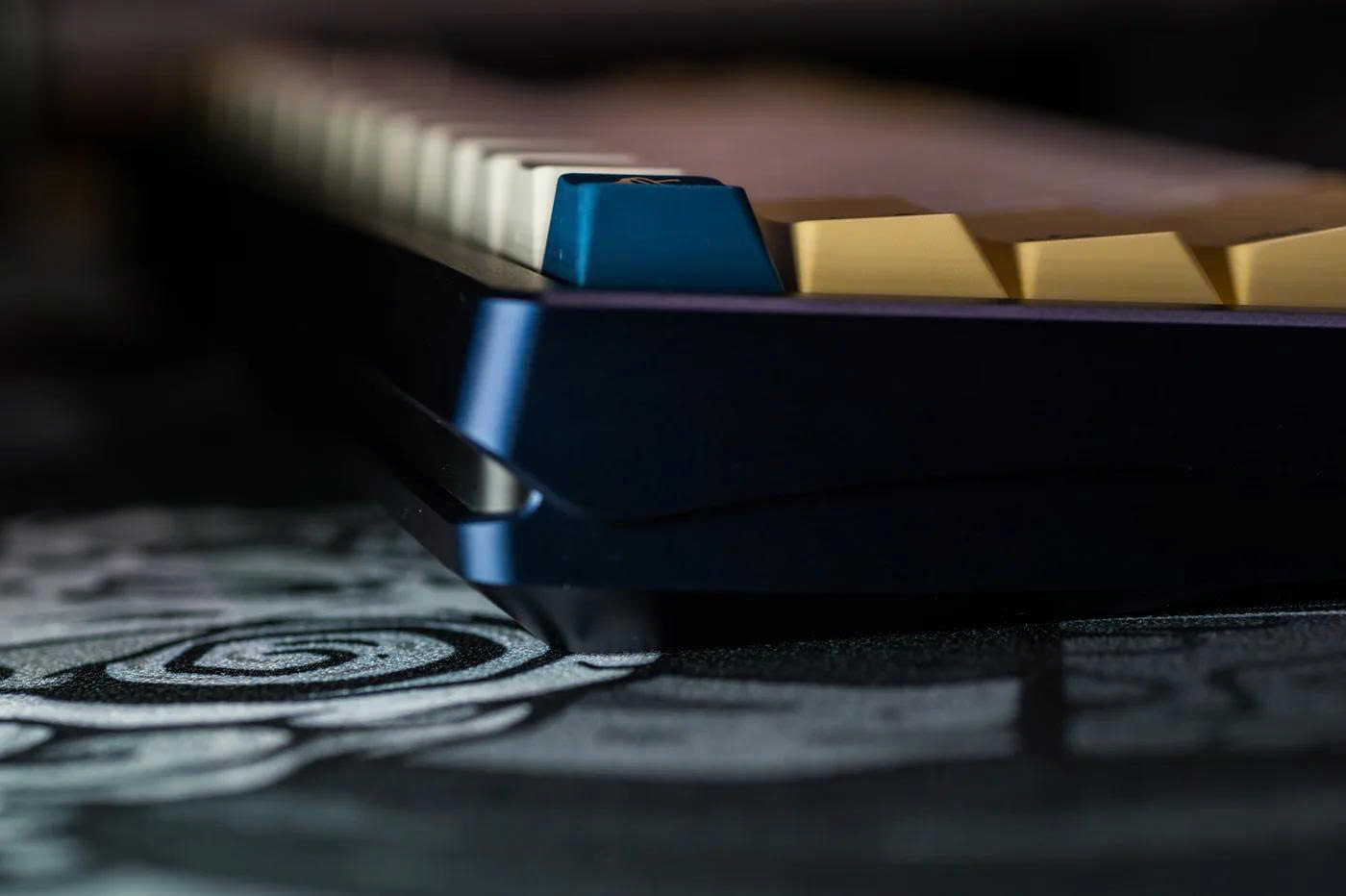

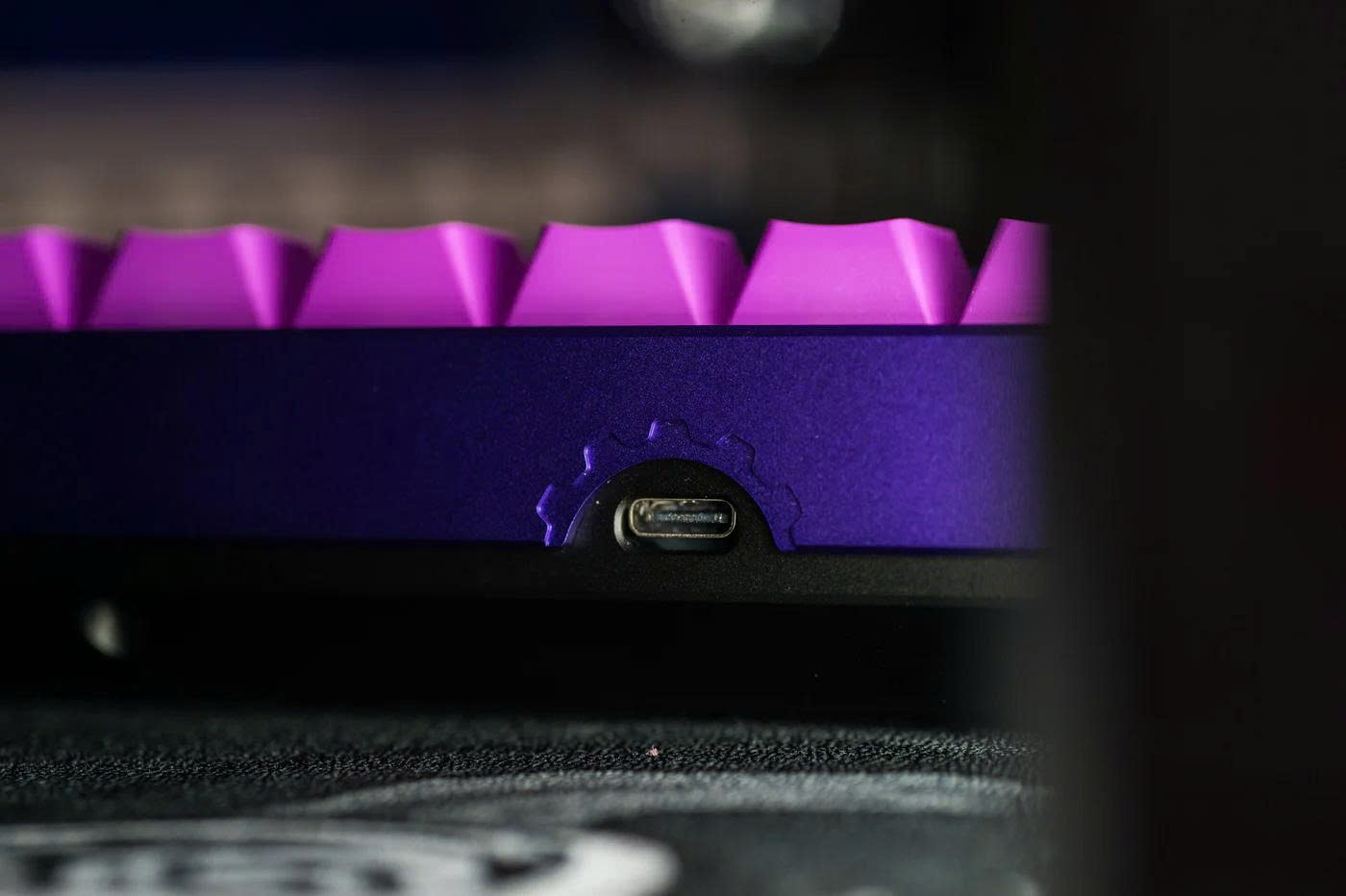

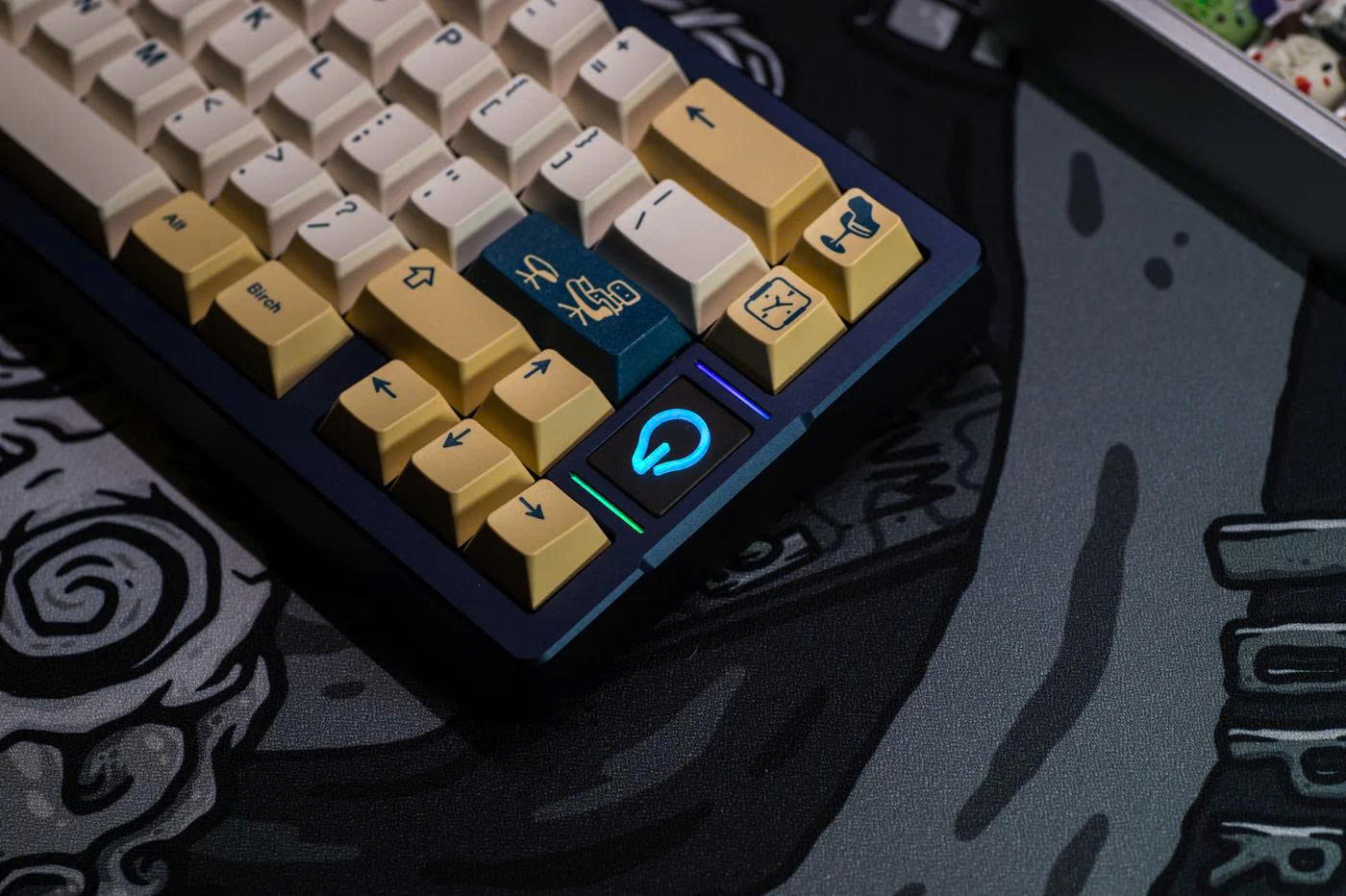

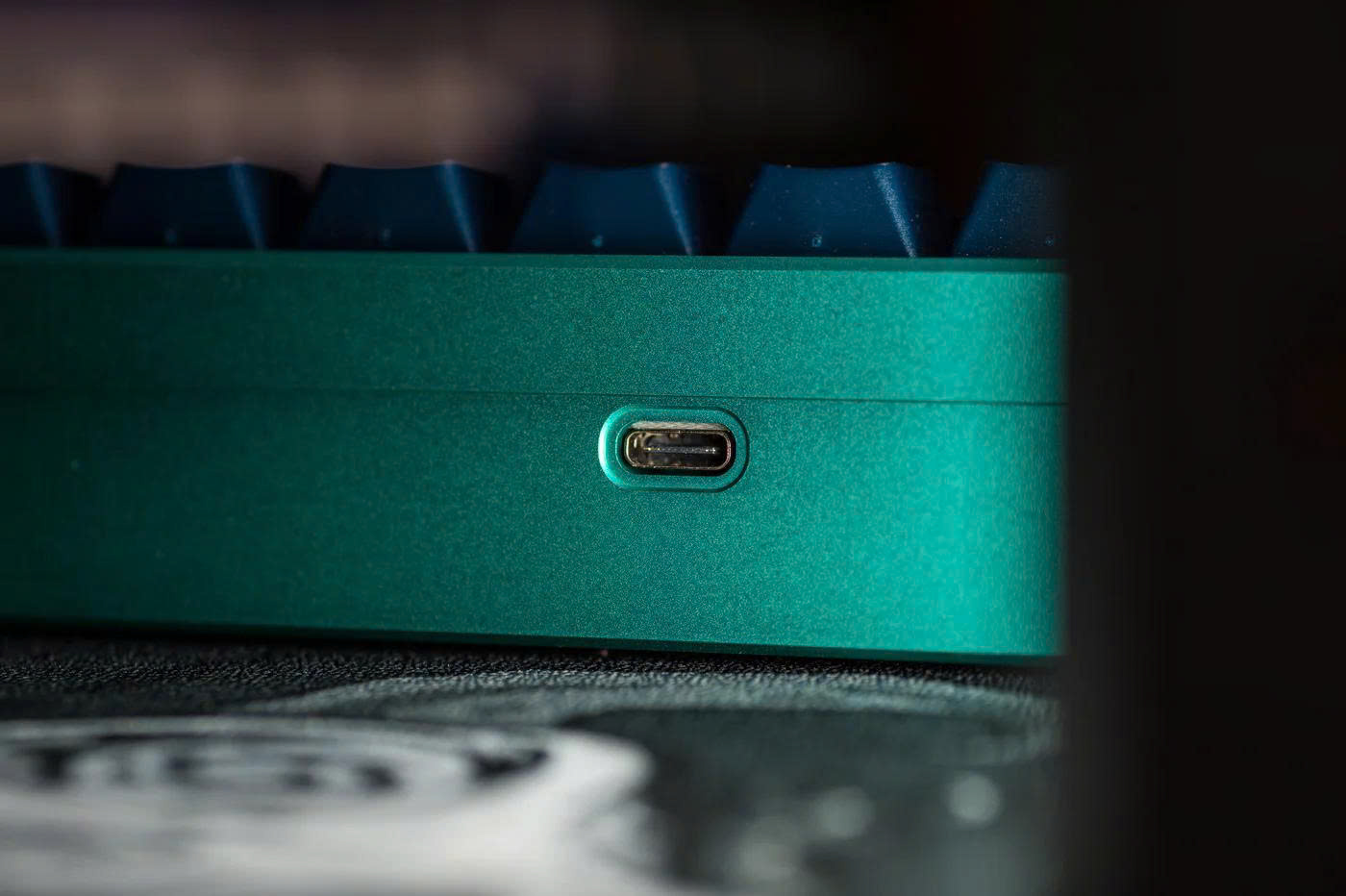

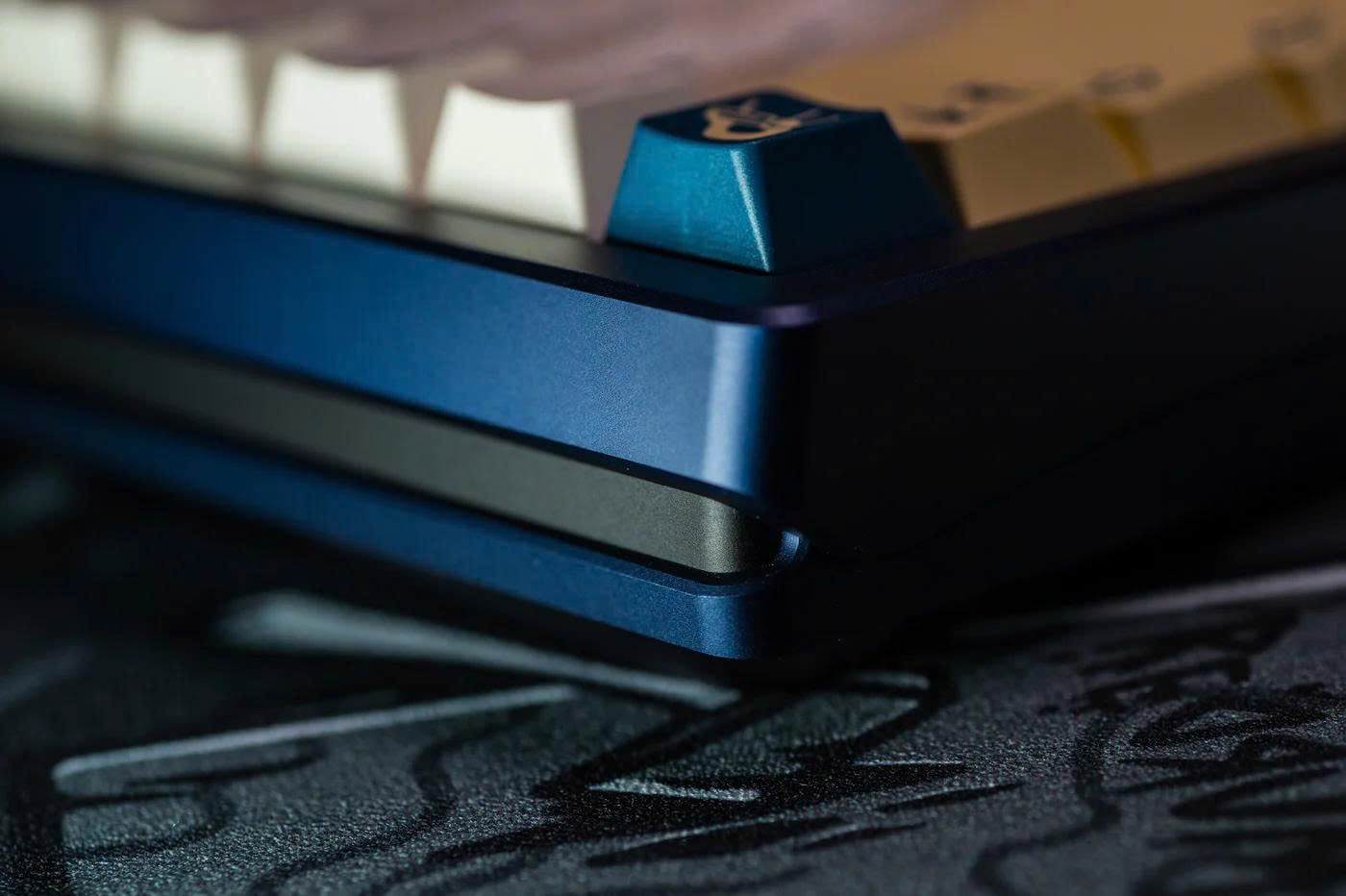

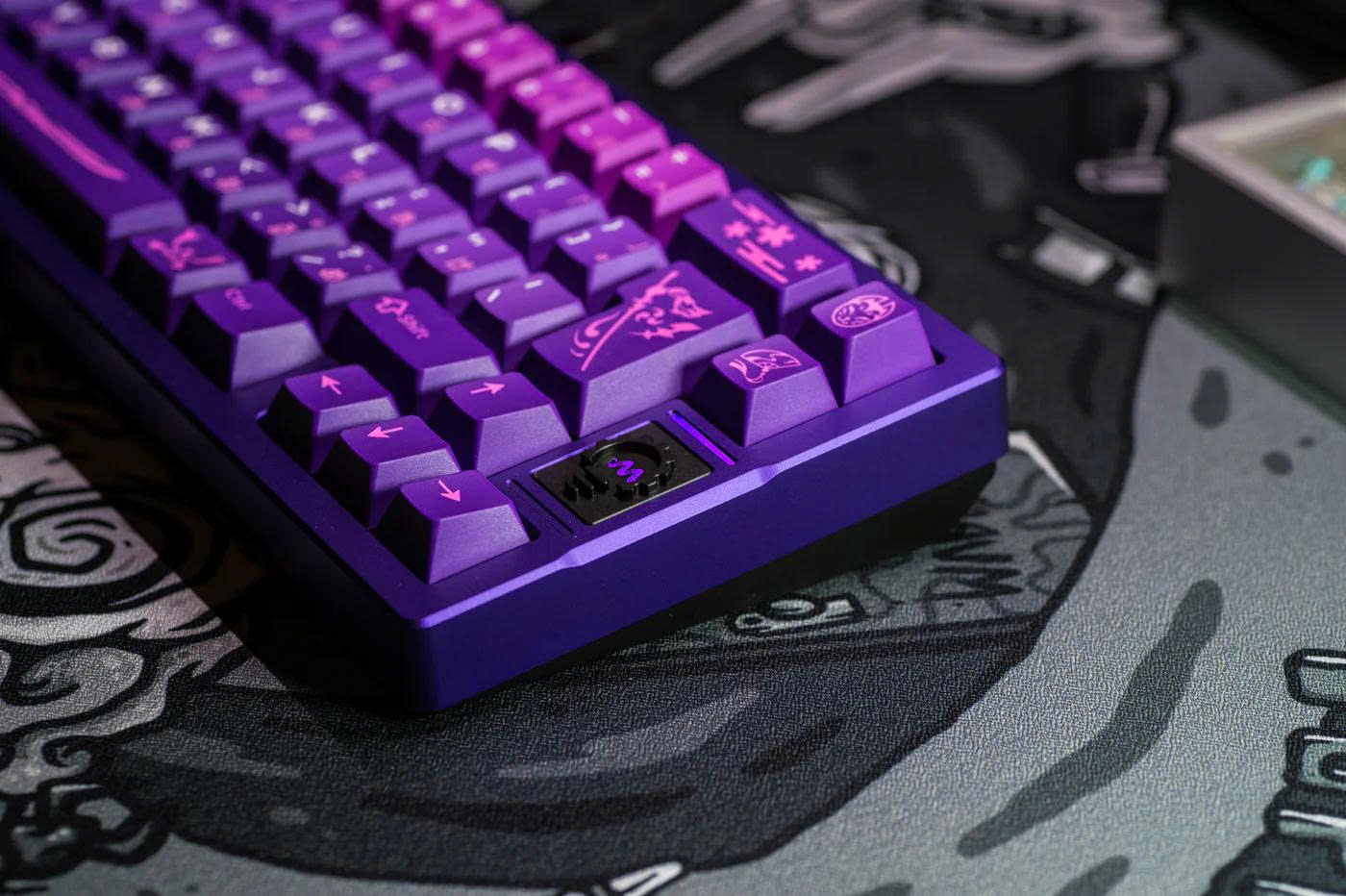

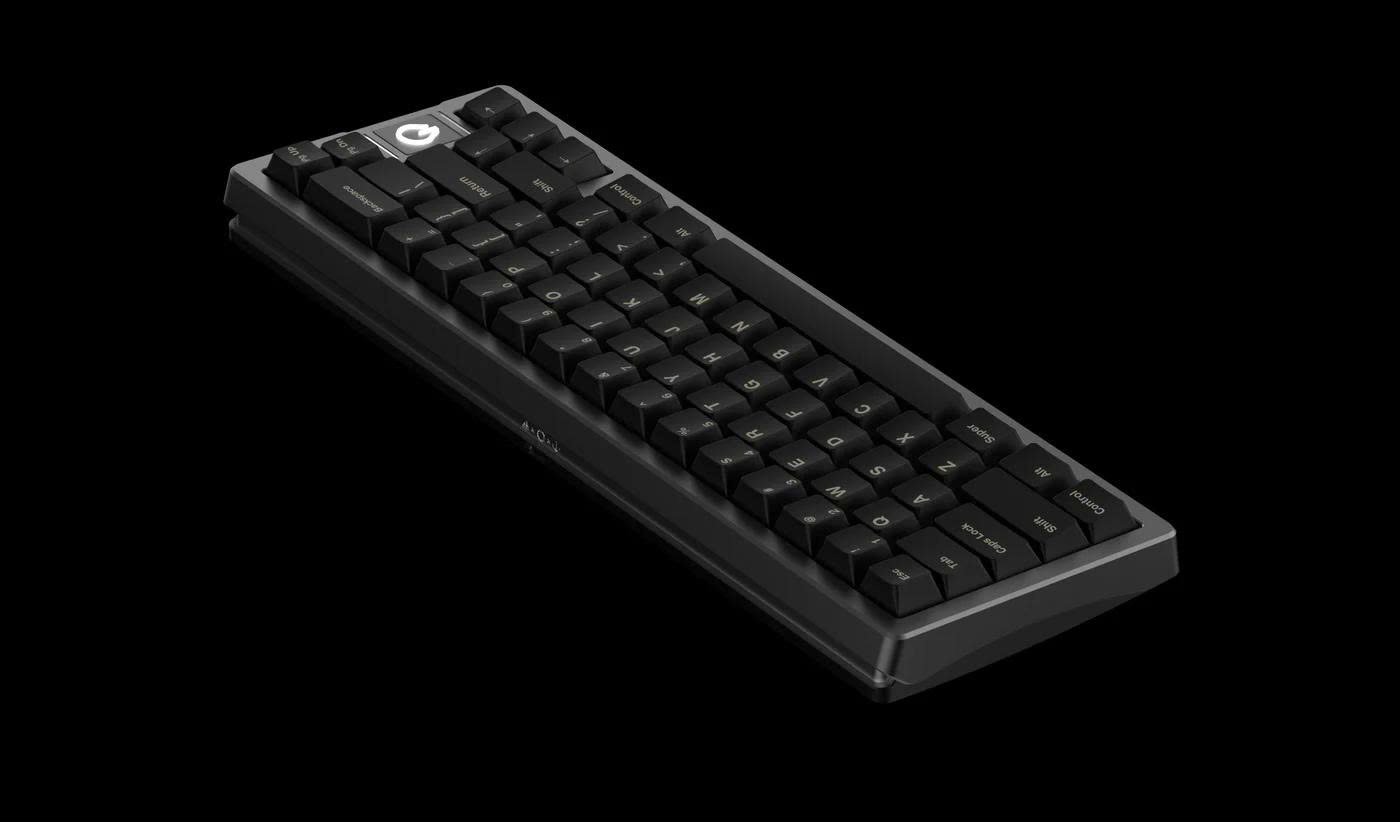

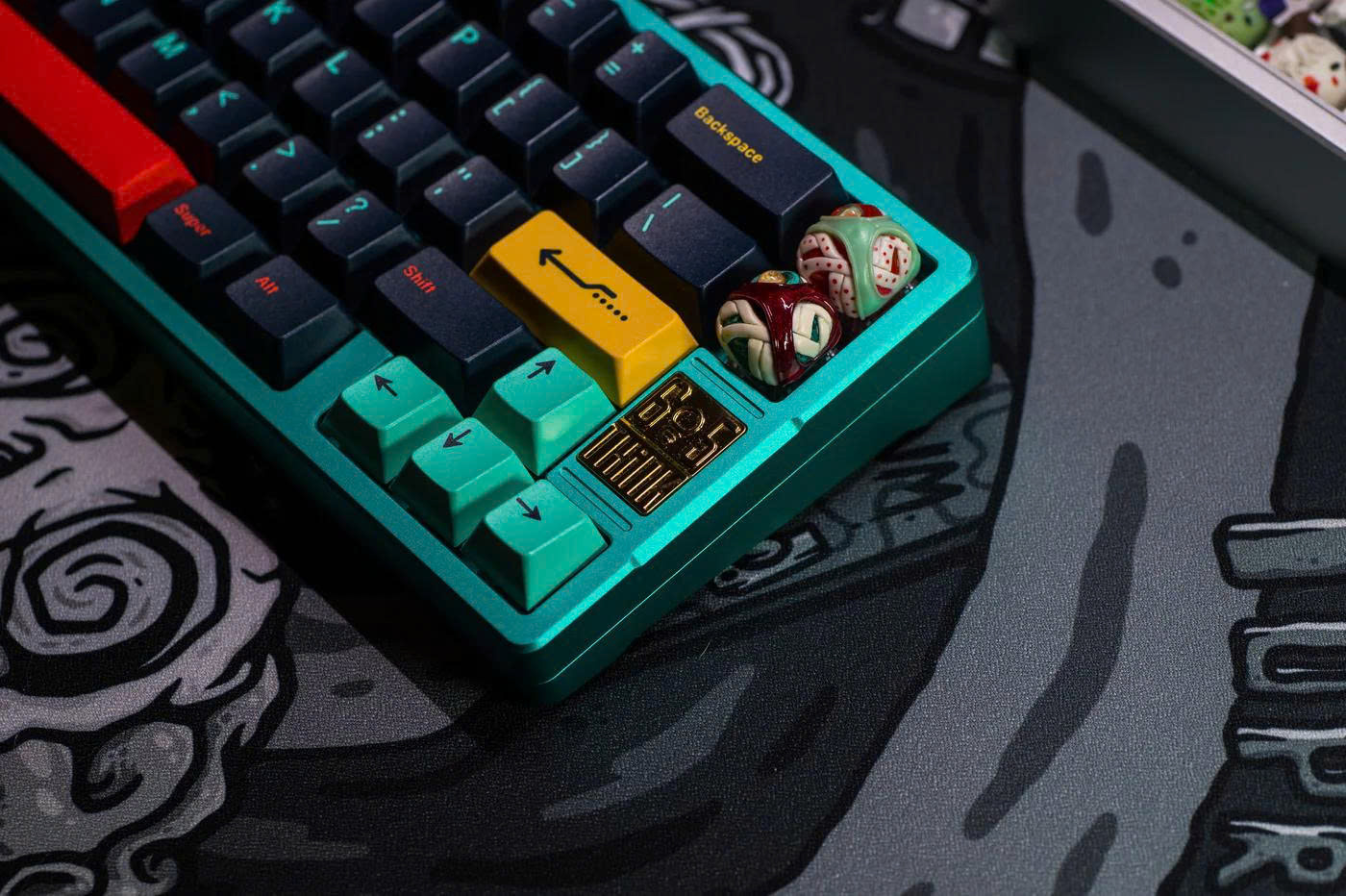

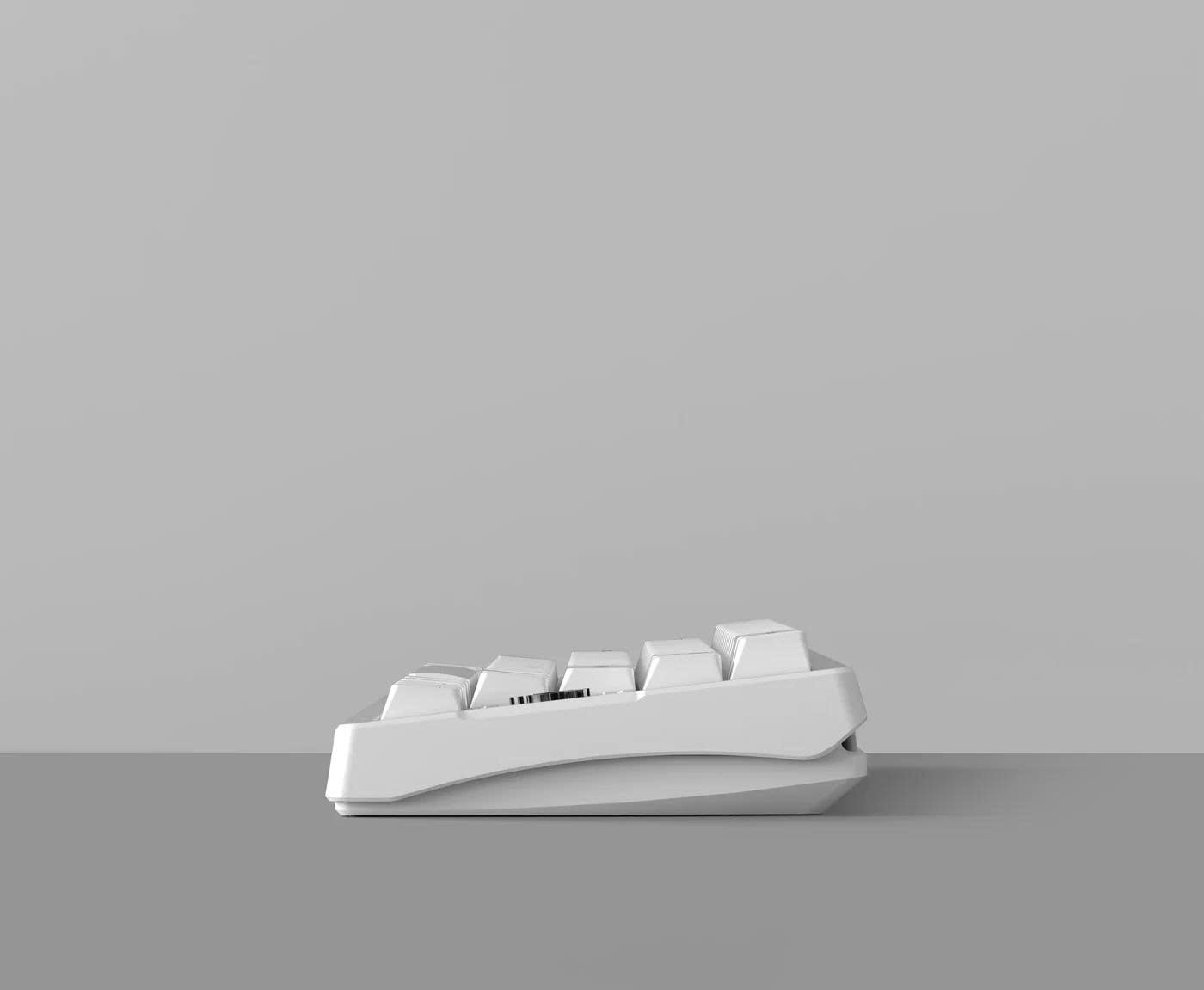

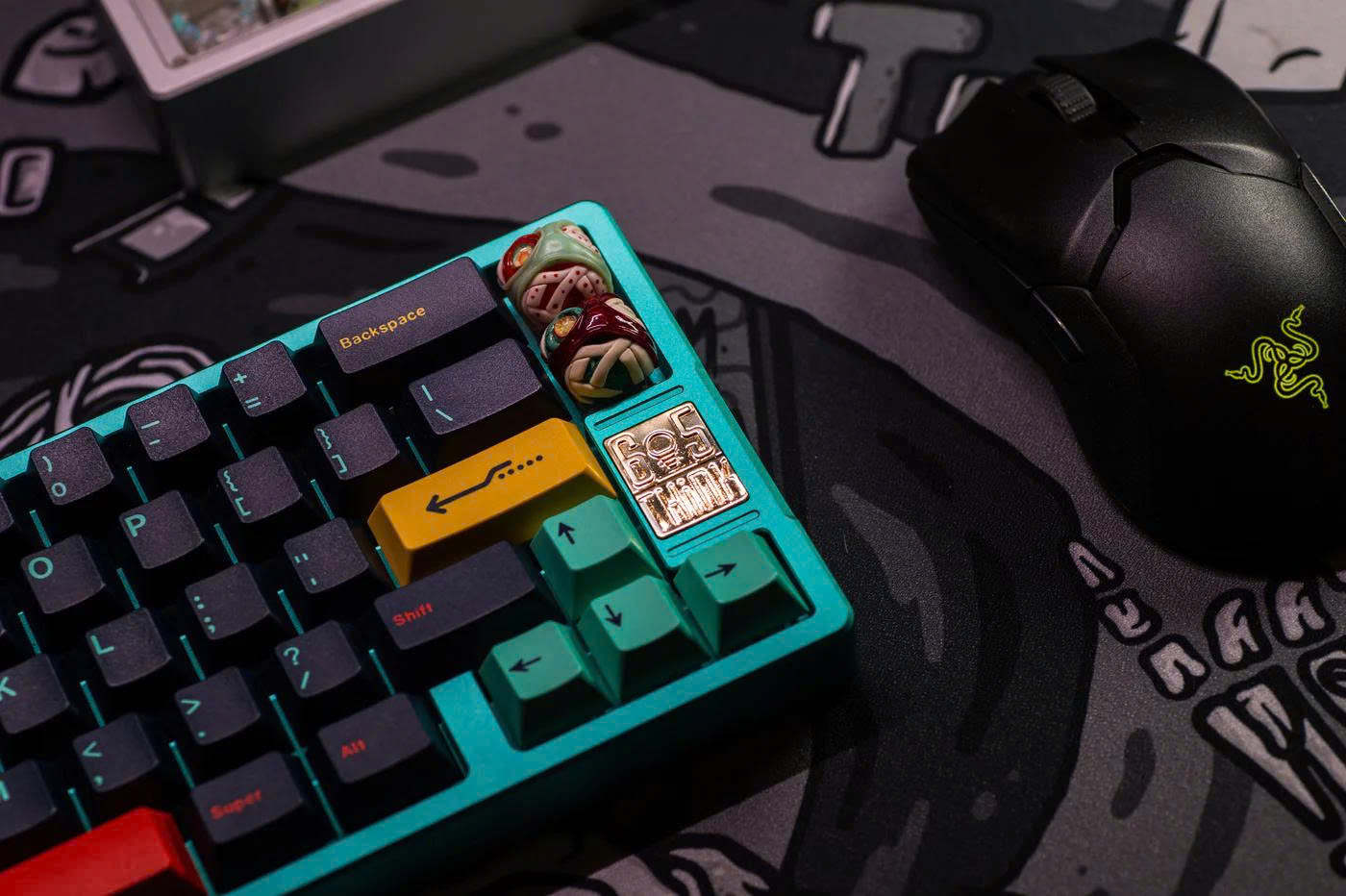

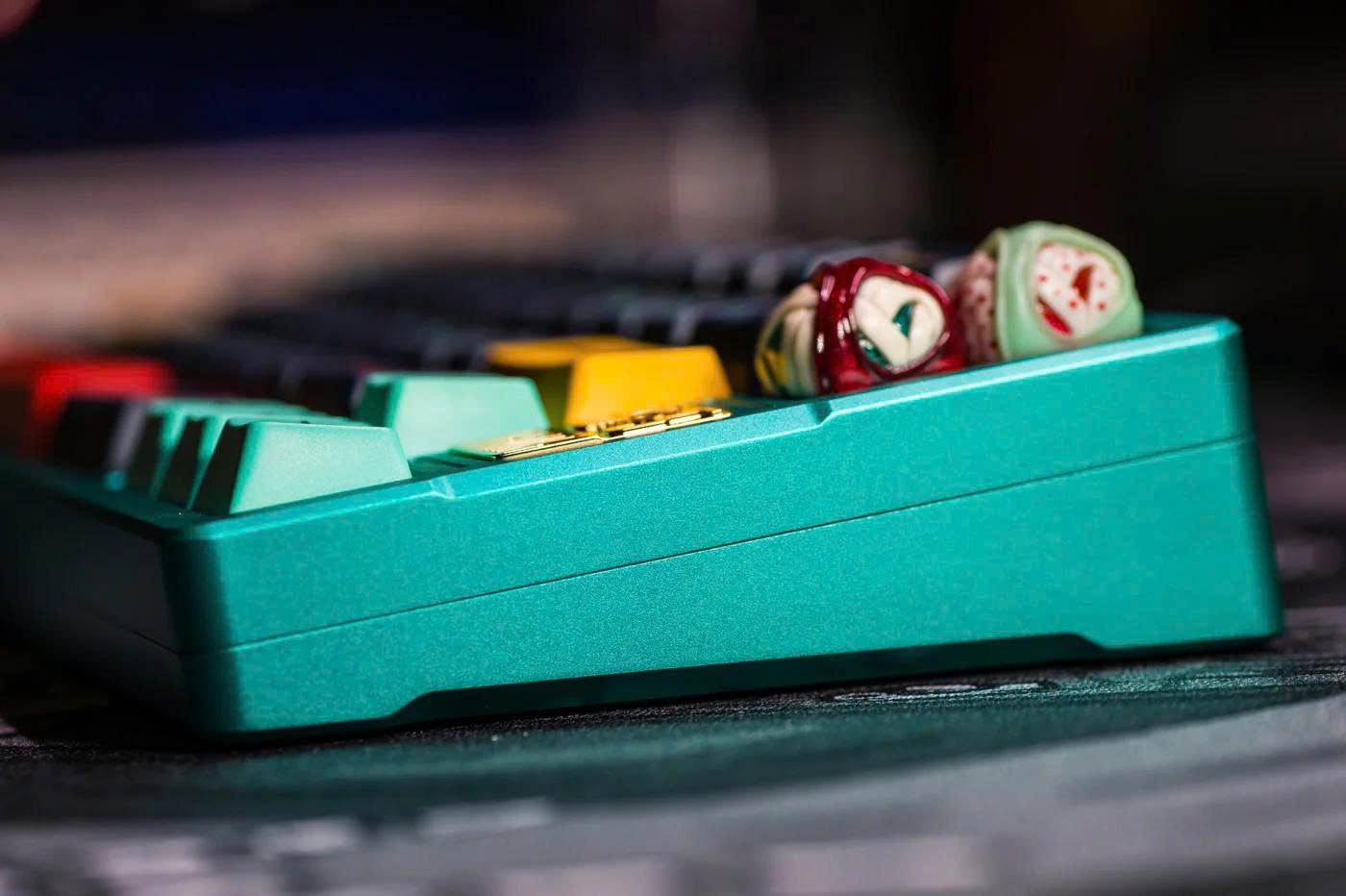

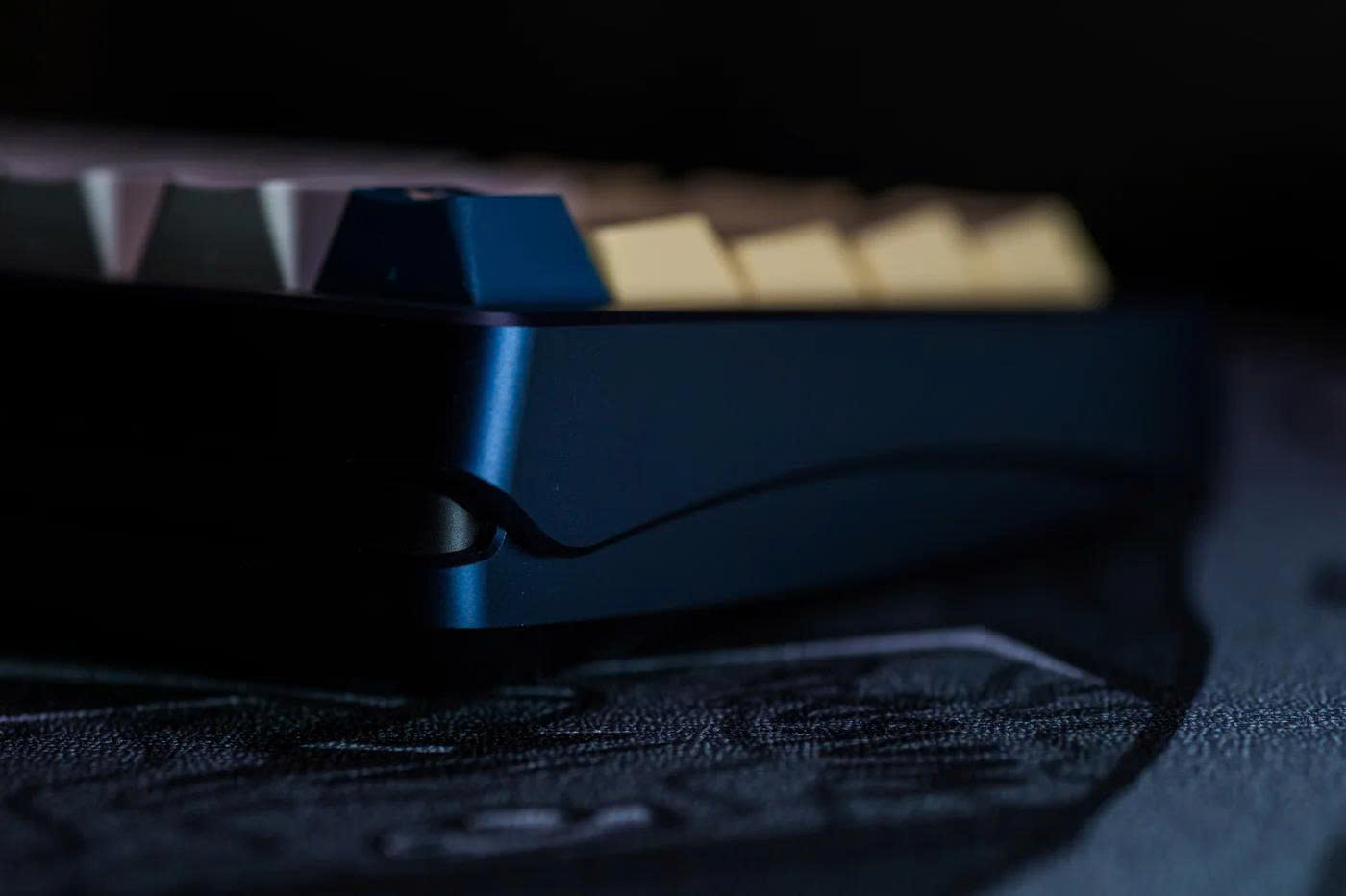

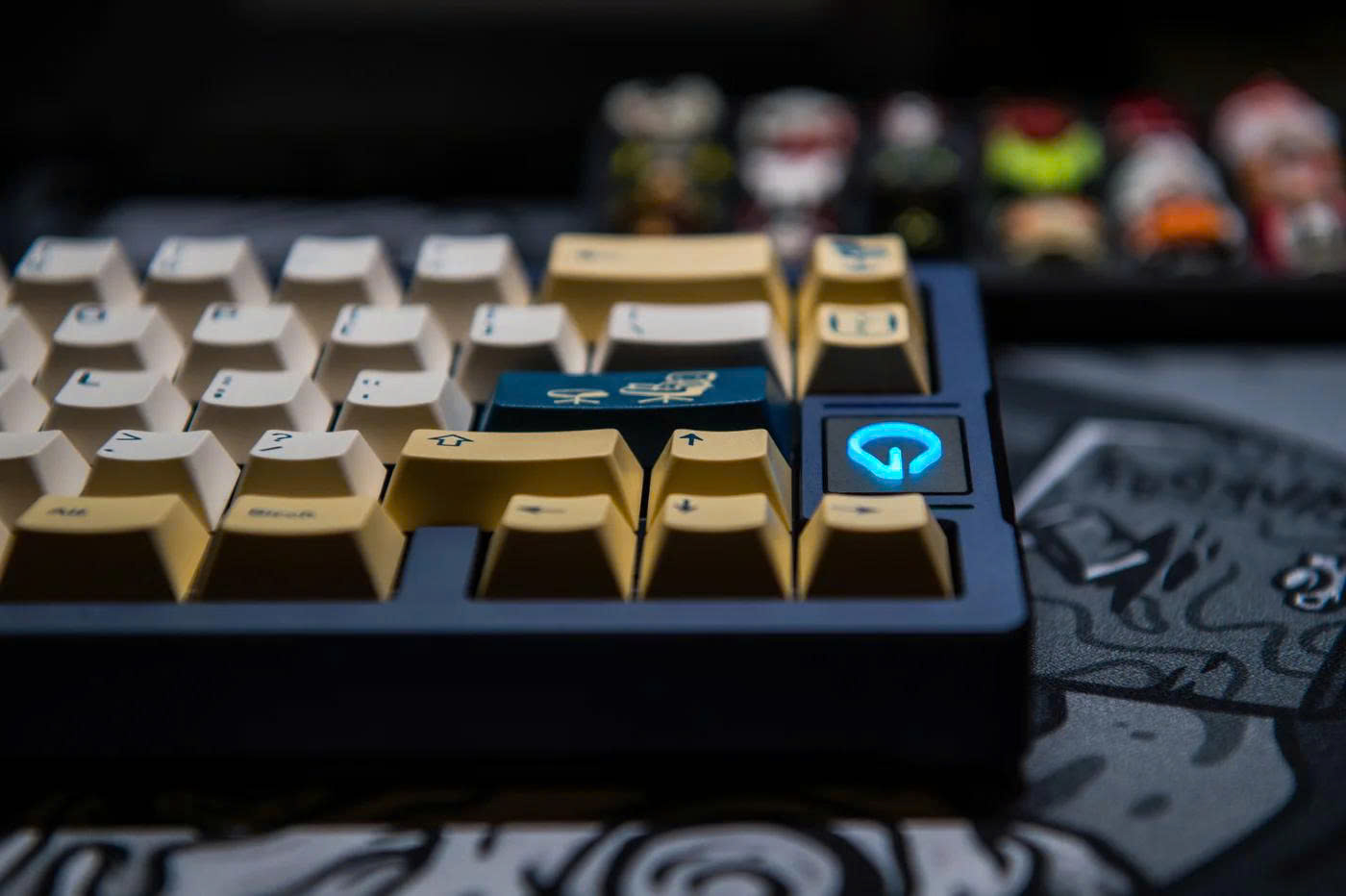

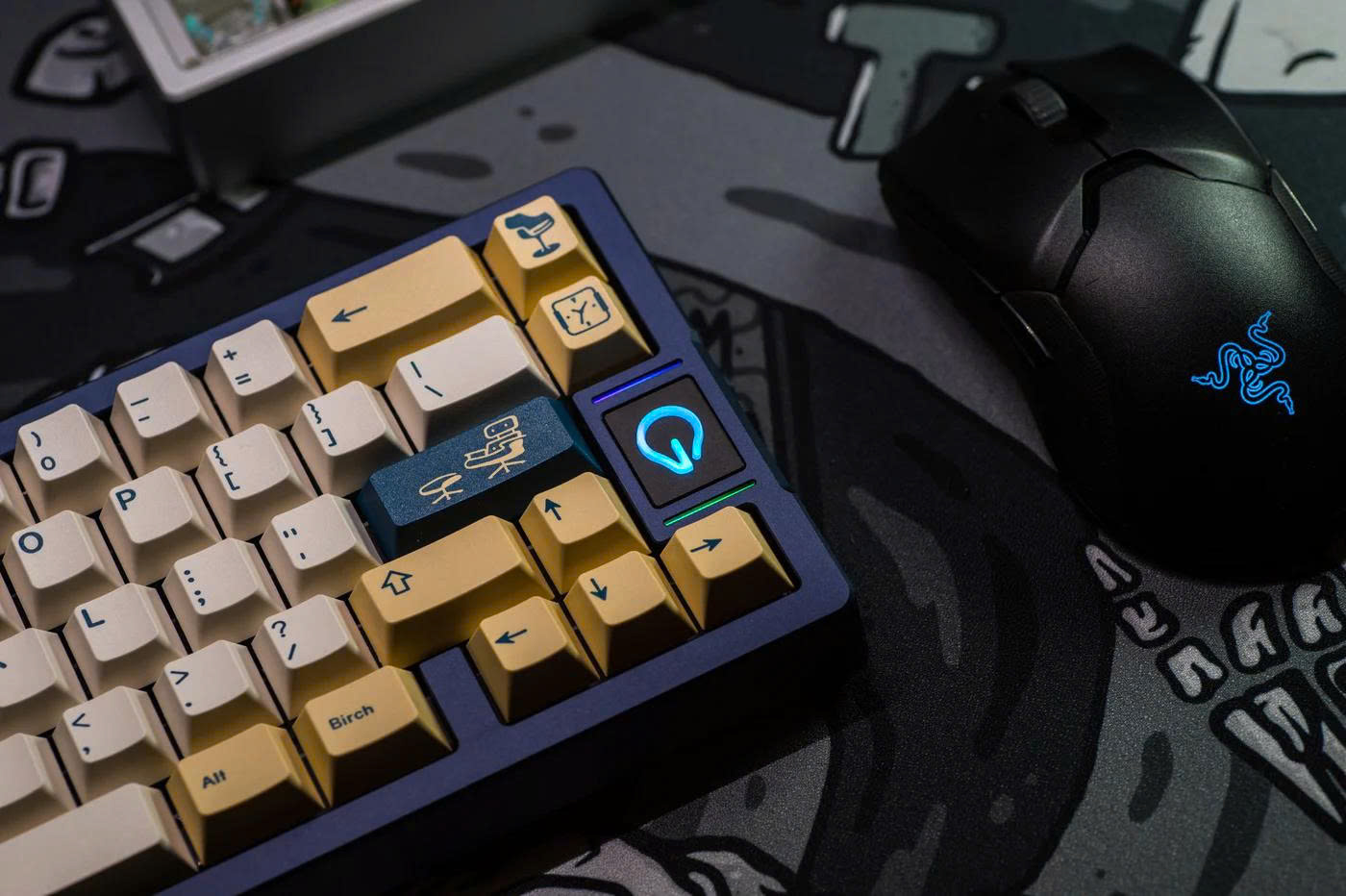

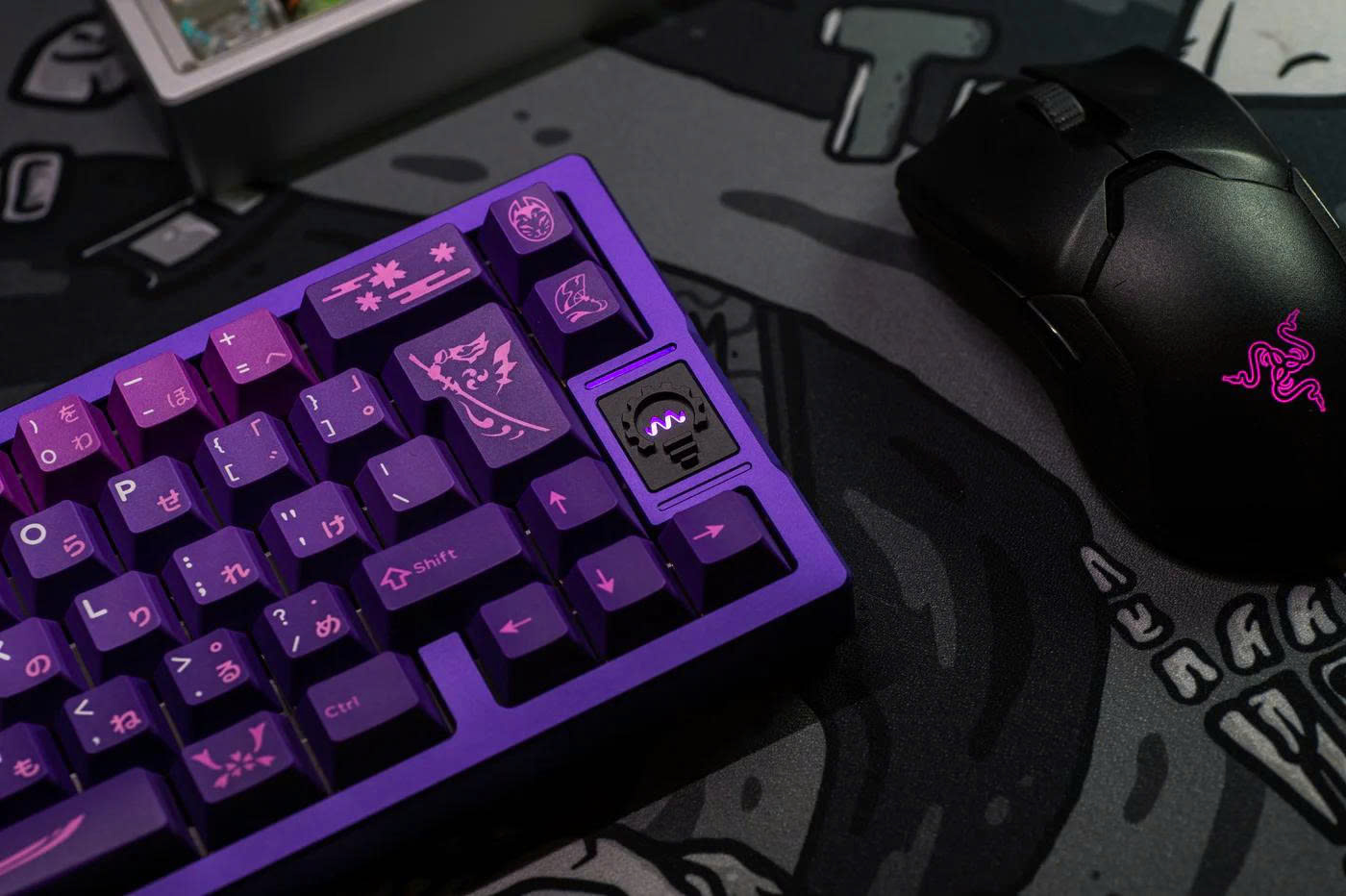

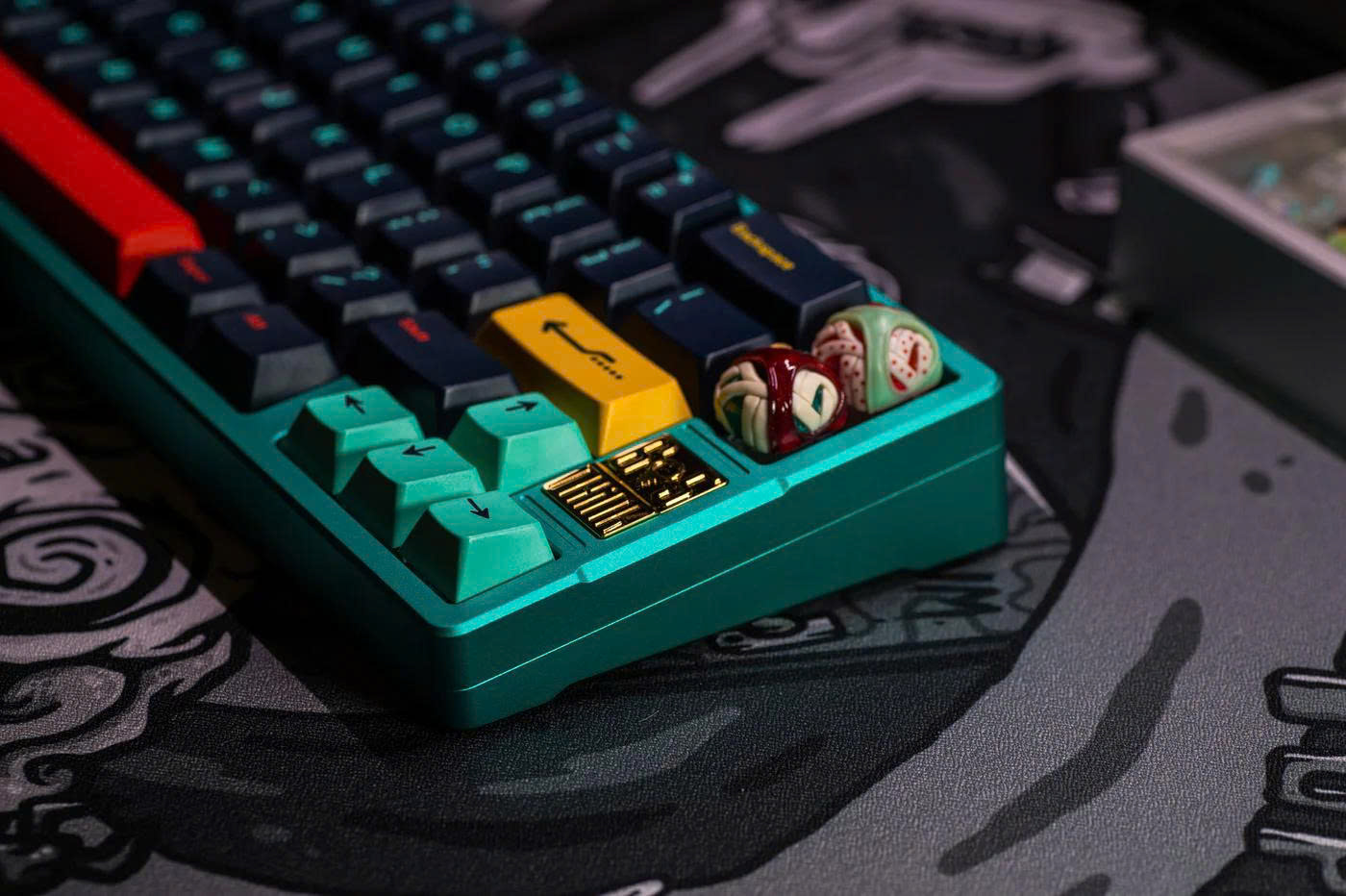

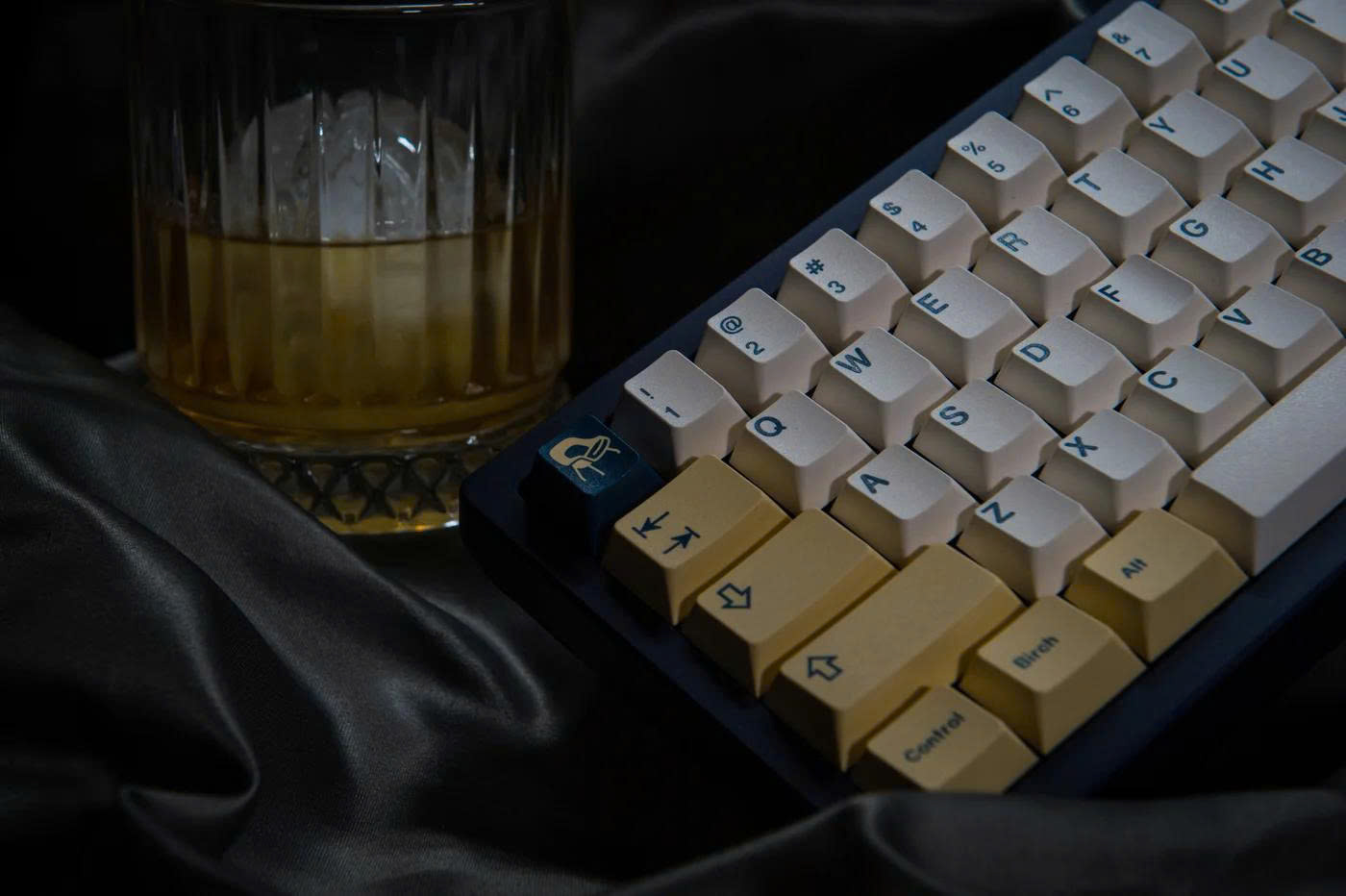

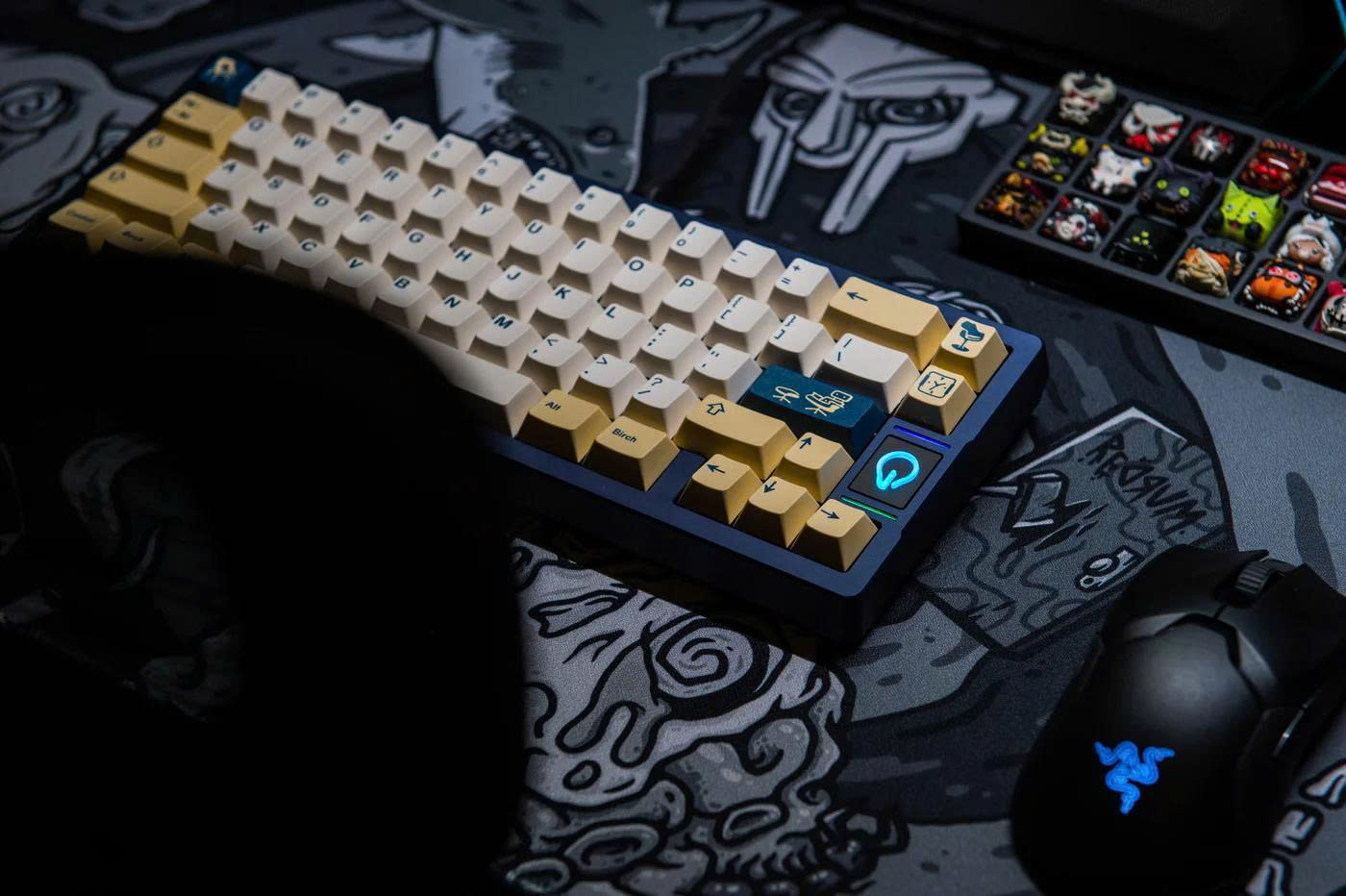

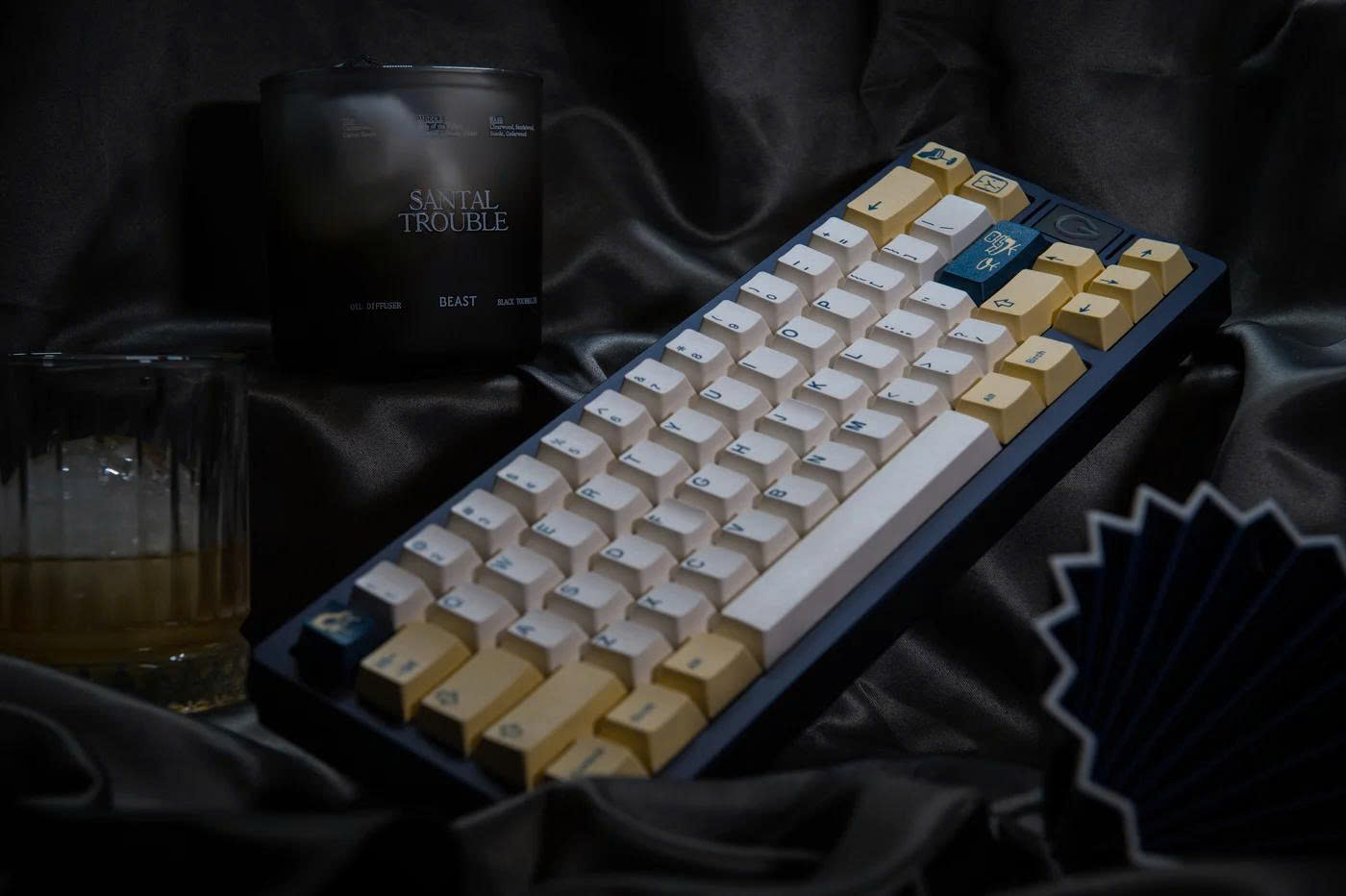

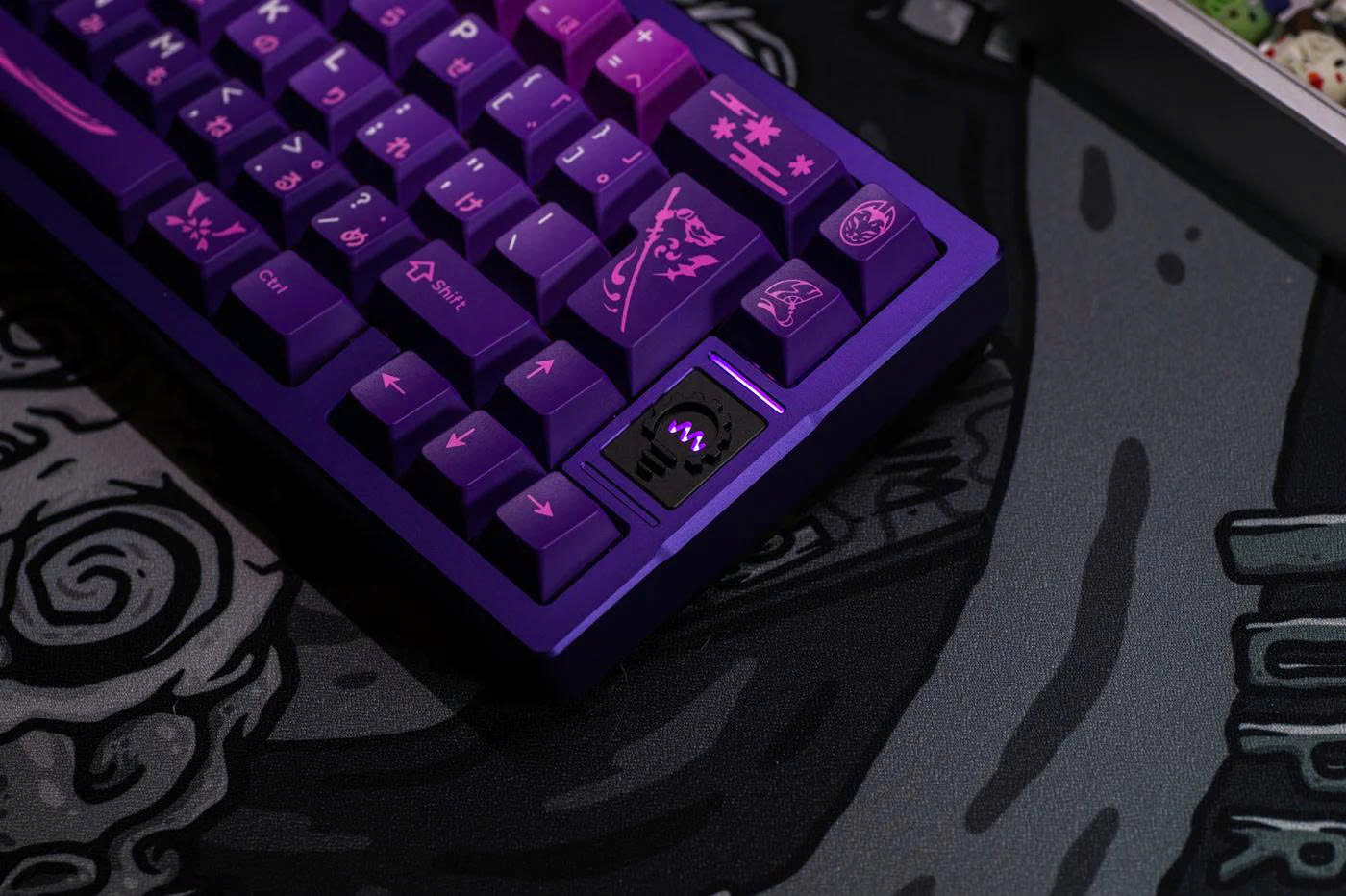

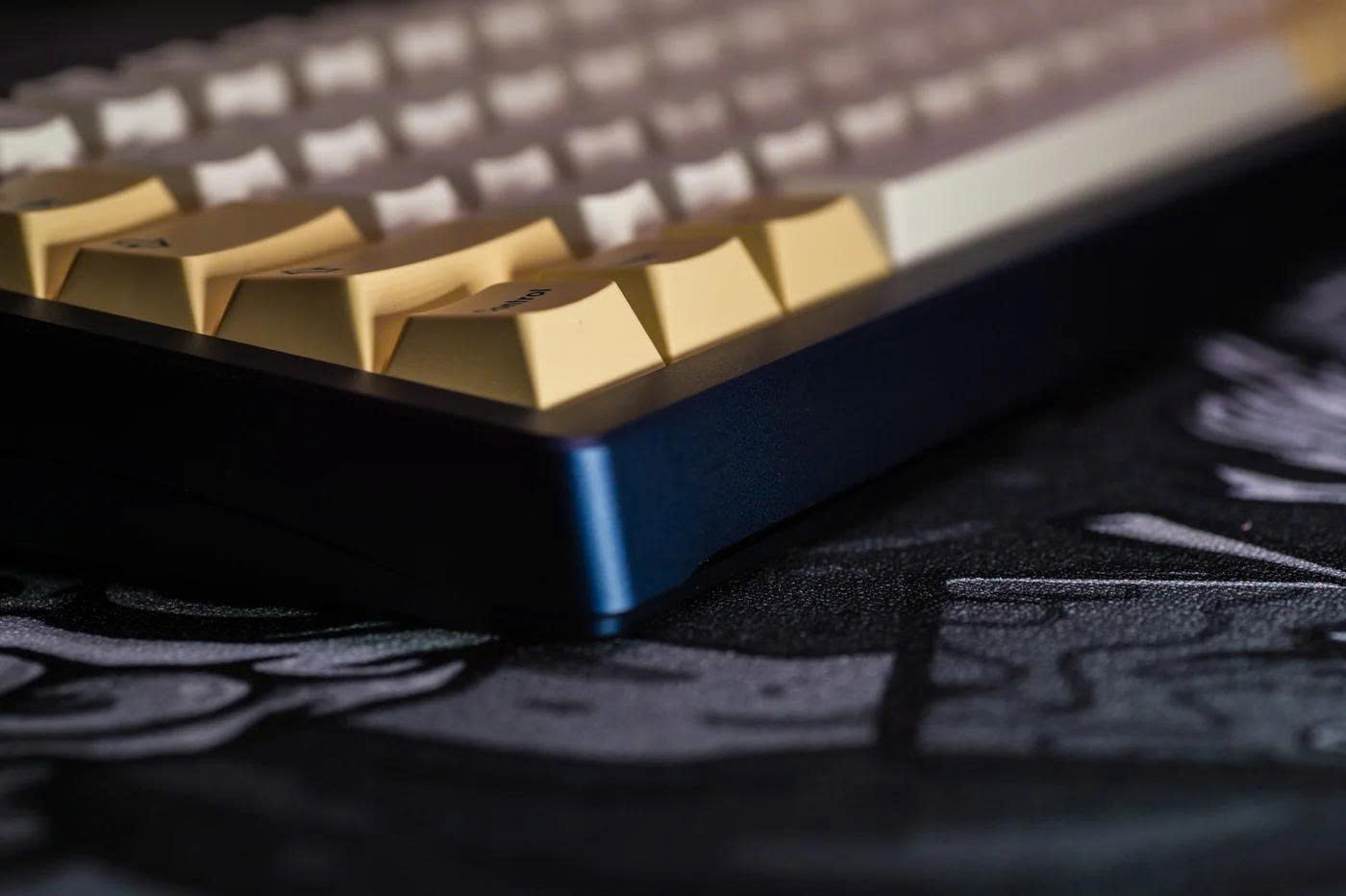

Một số hình ảnh đẹp từ hãng
