[In Stock] Sonic170 KIT

[In Stock] SONIC170 KEYBOARD KIT

* Đây là hàng có sẵn tại Sói Gear

Lấy cảm hứng từ TE OP-1, SONIC170 làm một chiếc bàn phím 65% với núm xoay và modul macro Led có thể customs.

1. THÔNG SỐ SẢN PHẨM:
- Layout: 65% + Macro                          - Maker: Rien Works - China
- Mounting: Silicone "Cover" Gasket with leaf spring
- Top, Mid & Bottom: Nhôm 6063          - Tạ: Stainless Steel
- PCB: Blackcore FR4                           - Plate: Alu, PC, FR4
- Typing Angle: 7°                                  - Front Height: 18.7mm
- Size: 373.6x106.4x31.5mm
- PCB Hot swap/Solder, QMK, VIA, Vial Supported
- Màu sắc:
+ Anod: Baby Blue, Dark Gold, Gray Gold, Lilac, Pink, Purple Violet, Red, Black,
+ E-coat: Silver, White
(Màu Silver đi với Bottom E-White, Các màu còn lại đi với Bottom Silver)
- PCB: Solder Hotswap
+ PCB Hotswap: support cả 6.25u và 7u (6.25u với WK và 7u với WKL)
+ PCB Solder: Support 6.25u và 7u, Enter ISO, Split BS, Split L-shift

- Plate: Alu, PC, FR4
- Top case: WK, WKL
- Weight: Black PVD SS, SS PVD SS
- Packing: Dimensions: 42*30*10cm, Package Weight: <2kg
Notes:
- PCB sẽ gồm Main PCB và 02 Macro PCB (tổng là 3 PCB). Plate sẽ gồm Main Plate và 02 Macro Plate (tổng là 3 Plate).
- Thiết kế cây thánh giá đã được thay thế bằng dải led RGB. Tuy nhiên bản prototype vẫn là thiết kế cây thánh giá.

2. GIỚI THIỆU VỀ SẢN PHẨM

- Macro có thể thay thế:
      + 10U Macro

      + 6U Macro với đèn bên trên

      + 6U Macro với đèn bên dưới

- Hình ảnh đèn có thể thay đổi bằng cách thay đổi cover một cách dễ dàng

- Núm được thiết kế nằm ở bên cạnh phải của bàn phím
- Chấm đèn đỏ báo Capslock và Dải đèn RGB

3. BỘ SẢN PHẨM GỒM:

- Aluminum Top Case
- Aluminum Middle Case
- Aluminum Bottom Case
- Stainless Steel Weight
- Plate (Total of 3 plates - 1 main and 2 macro plates)
- PCB (Total of 3 PCBs - 1 main and 2 macro PCBs)
- Silicone Gasket Pack
- Daughterboard and JST Cable
- Foam Pack
- Screws
- 10x 4u Light Module Cover
- Rotary Module and Knob

Video:

Layout Hotswap:

Layout Solder:

TOP CASE WK hoặc WKL:

REAL SHOT - ẢNH THỰC TẾ

E-Cool White

Silver

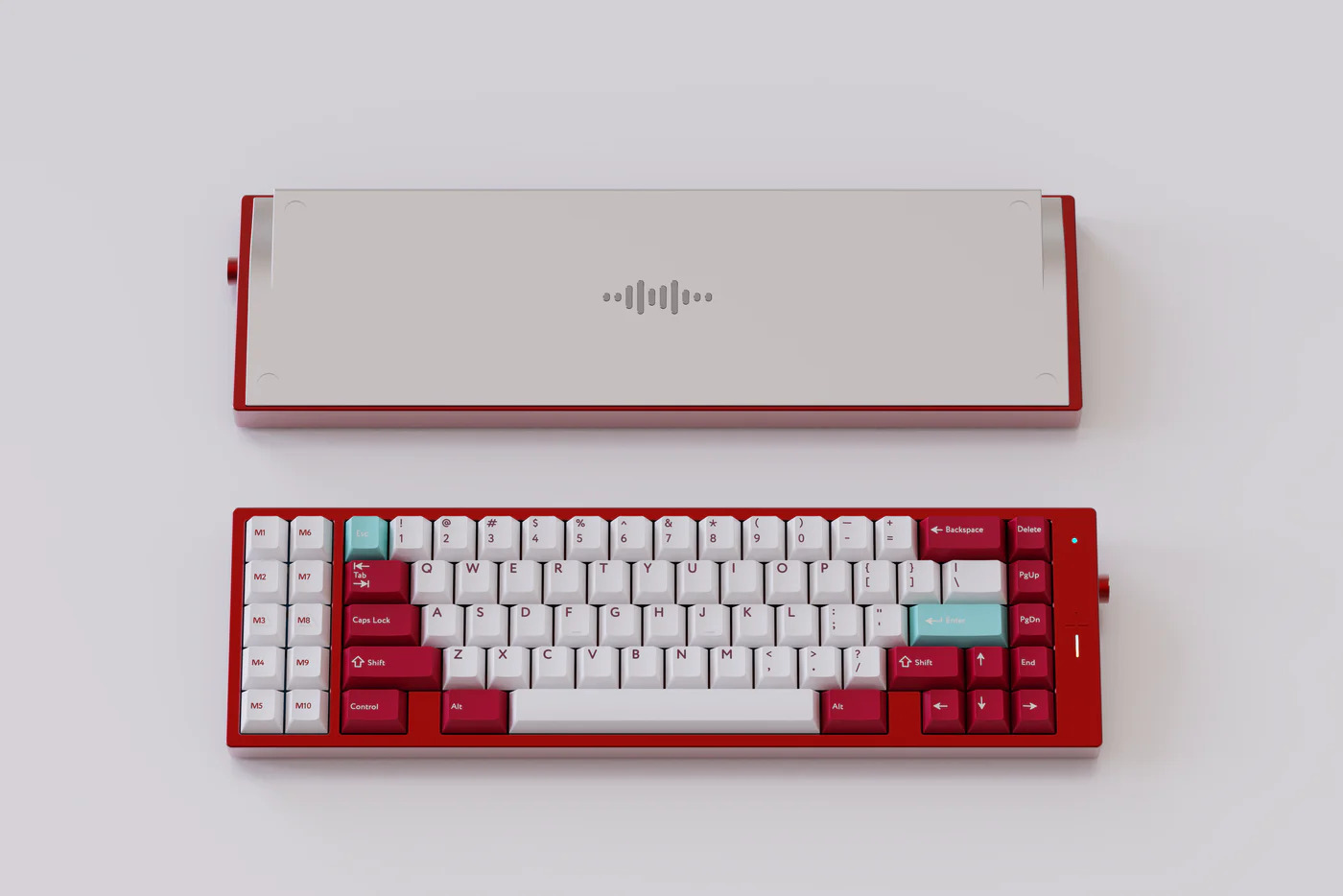

Red

Purple Violet

Pink

Lilac

Grey Gold

Dark Gold

Black

Baby Blue
