HDSD NEO60 CU

Mục lục bài viết
(Bấm vào để nhảy nhanh tới phần cần đọc)
1. Layout mặc định
2. Hướng dẫn kết nối

2.1. Cách chuyển chế độ kết nối
2.2. Bluetooth
2.3. Receiver 2.4G

3. Các phím tắt chức năng
4. Driver/Keymap/Phần mềm

Mua ngay sản phẩm bàn phím cơ Neo60 CU tại Sói Gear: https://soigear.vn/extra-gb-kit-ban-phim-neo60-cu-wk


1. Layout mặc định

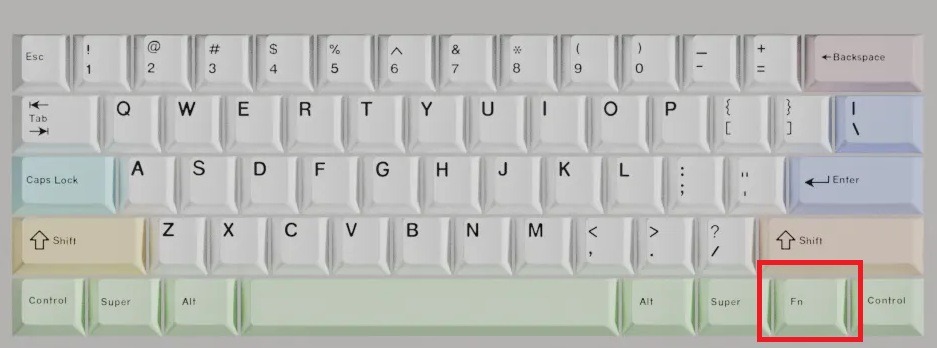

Nút Fn mặc định của phím nằm tại vị trí này. Nút Fn sẽ không có chức năng riêng lẻ mà sẽ phải kết hợp với một nút khác. Nút này bấm sẽ không thể hiện trên các trình test keyboard

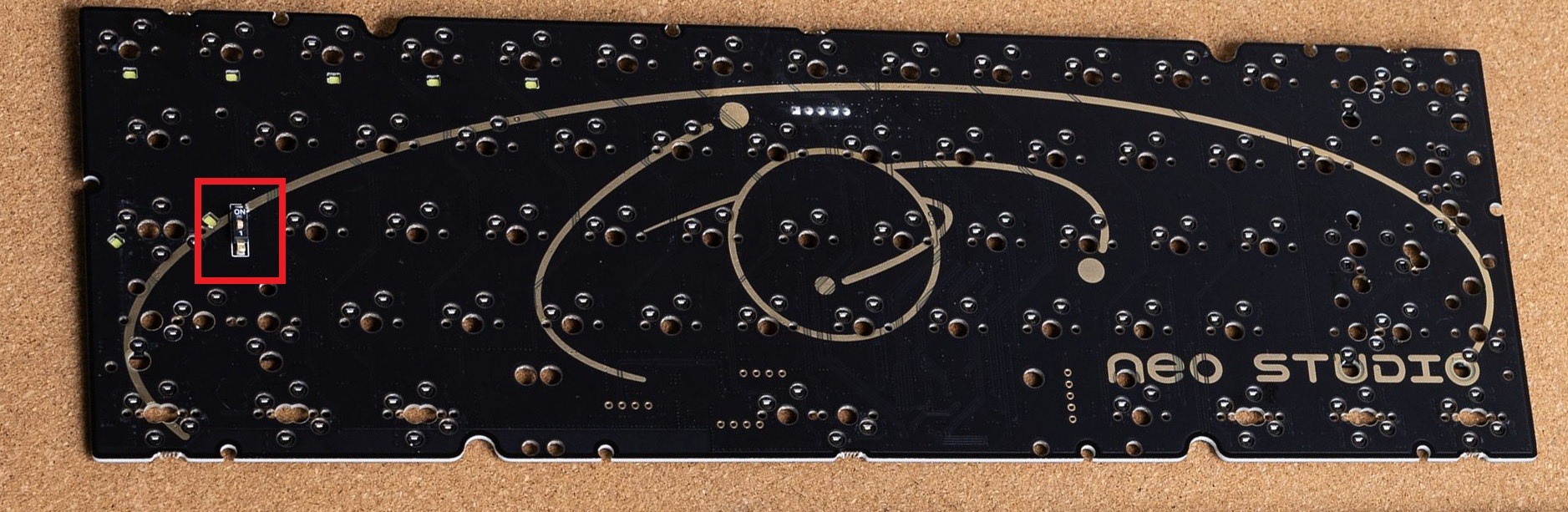

Vị trí công tắc bật pin trên PCB 3 mode (Gần vị trí caps lock)




2. Hướng dẫn kết nối
2.1. Cách chuyển chế độ kết nối

2.2. Cách kết nối Bluetooth

- Bước 1: Hãy chắc chắn bàn phím bạn đã kết nối với máy tính hoặc công tắc pin đã bật

- Bước 2: Ấn một trong 3 tổ hợp phím FN + Q / FN + W / FN + E để chuyển bàn phím sang chế độ kết nối bluetooth. Nếu bàn phím chưa kết nối với thiết bị nào trước đây, đèn dưới các nút tương ứng sẽ sáng và nháy nhanh, lúc này bàn phím đã sẵn sàng để pair

- Bước 3: Trên thiết bị cần kết nối (PC, điện thoại....) bật bluetooth và tìm thiết bị tên Neo60 Cu chọn "kết nối" và làm theo hướng dẫn để hoàn tất việc kết nối

- Bước 4: Đèn phía dưới nút 1 / 2 / 3 sẽ dừng nhấp nháy báo hiệu kết nối thành công, bạn có thể gõ thử vài nút trên bàn phím để kiểm tra

Nếu bạn muốn kết nối thiết bị mới, bạn chỉ cấn ấn và giữ một trong 3 tổ hợp FN + Q / FN + W / FN + E trong 3 giây để vào lại chế độ pair

2.3. Cách kết nối Receiver 2.4 G

- Bước 1: Hãy chắc chắn bàn phím bạn đã kết nối với máy tính hoặc công tắc pin đã bật. CHƯA cắm receiver vào máy tính

- Bước 2: Ấn tổ hợp phím FN + R để chuyển bàn phím sang chế độ kết nối 2.4GHz . Nếu bàn phím chưa kết nối với thiết bị nào trước đây, đèn dưới số 4 sẽ sáng và nháy nhanh, lúc này bàn phím đã sẵn sàng để pair

- Bước 3: Cắm receiver vào máy tính của bạn. Đảm bảo để bàn phím gần với receiver (trong khoảng 20cm). Không nên cắm receiver bàn phím cạnh receiver của các thiết bị khác như tai nghe, chuột... Bạn có thể thử rút bớt receiver các thiết bị khác trong quá trình thực hiện để việc pair thuận tiện hơn

- Bước 4: Đèn phía dưới nút 4 sẽ dừng nhấp nháy báo hiệu pair thành công, bạn có thể gõ thử vài nút trên bàn phím để kiểm tra
Nếu bạn muốn pair receiver mới, bạn chỉ cấn ấn và giữ FN +  R trong 3 giây để vào lại chế độ pair


3. Các phím tắt chức năng

4. Driver/Keymap/Phần mềm
Neo60 CU hỗ trợ tùy chỉnh phím thông qua phần mềm VIA
- Phần mềm VIA keymap: https://usevia.app/ (cần load file json)
- Firmware + Json
